特殊ポリマーにより、配管メーカーは鉛フリーの水接触システムコンポーネントのニーズを満たすことができます
By Miran Salej
鉛汚染水は米国に限ったことではなく、多くのヨーロッパ諸国でも発見されています。各国のさまざまな水規制に基づいて、建物および建設業界のメーカーは、製造する部品に金属の代替材料を提供する必要があります。
EcoPaXXは、低吸湿性や高い機械的性能など、典型的な短鎖および長鎖ポリアミドの利点を独自にバランスさせた高性能脂肪族バイオベースポリアミドです。EcoPaXXは幅広い適用性を持ち、同じツールで処理できるため、PA66パフォーマンスブースターとして特に人気があります。
EcoPaXXは、エンバリオで最も定評のあるバイオベースエンジニアリングプラスチックです。これは、エンバリオの独自のC4テクノロジーと、食物連鎖と競合しないトウゴマ植物に由来する自然のC10建物ブロックの力を組み合わせたものです。短いC4ブロックと長いC10ブロックの組み合わせによりEcoPaXX典型的な短鎖ポリアミドの高機械的特性が得られますが、これらを組み合わせると、水分の更新が少なく、長鎖ポリアミドに典型的な高耐薬品性が得られます。EcoPaXXは、PA66ツールで簡単に加工でき、表面品質が向上します。これにより、パフォーマンス、美容、サステナビリティが組み合わさったときの理想的な候補になります。
EcoPaXXは、優れた熱と機械的特性を、吸湿性が低く、耐薬品性が高いと兼ね備えています。これにより、コンディショニング、水/グリコールの老化、道路塩への曝露後に優れた機械的性能を必要とする自動車アプリケーションに特に適しています。
EcoPaXXは、V0-V2のハロゲンフリー難燃グレードで入手可能です。水分吸収率が低いため、他の短鎖ポリアミドよりも高い誘電強度を示します。これにより、同じ性能レベルでより薄い壁の設計が可能になります。
もっと 読む
EcoPaXX食品接触承認グレードは、PA6またはPA66よりも低い環状オリゴマー抽出レベルを示し、食品接触業界別ソリューションに安全でサステナブルソリューションを提供します。
もっと 読む

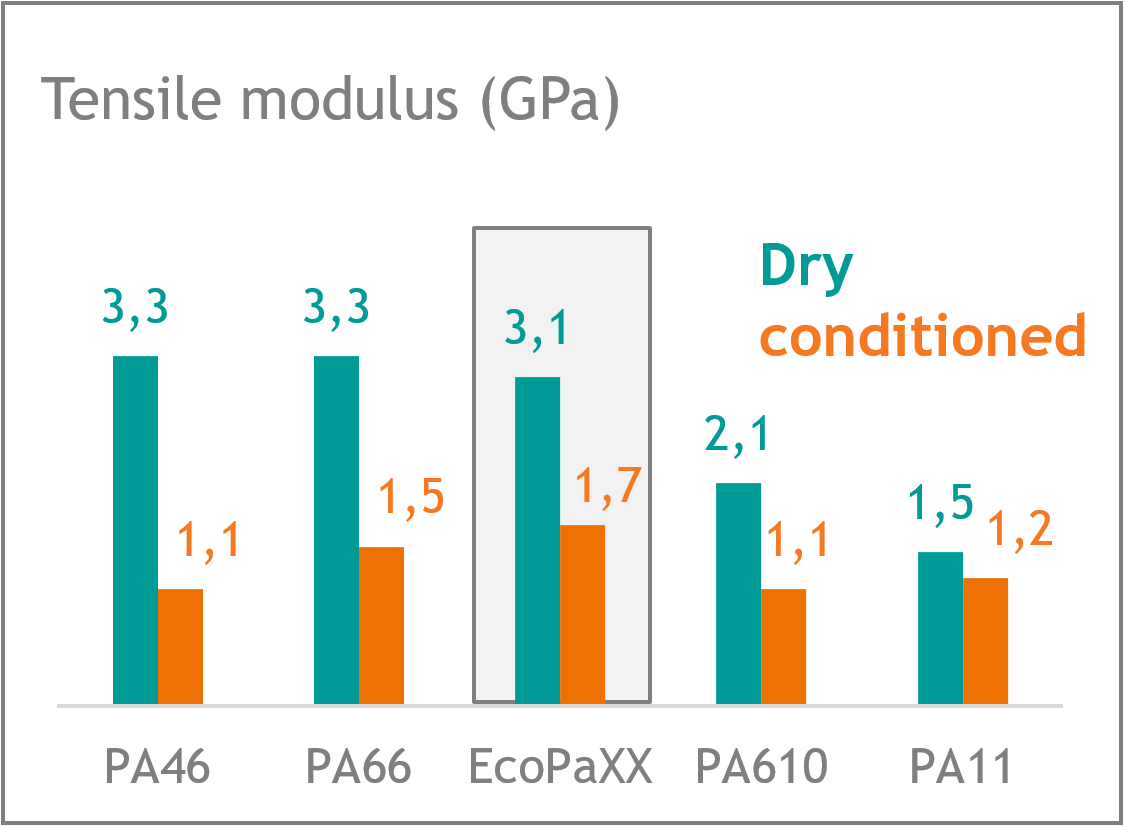

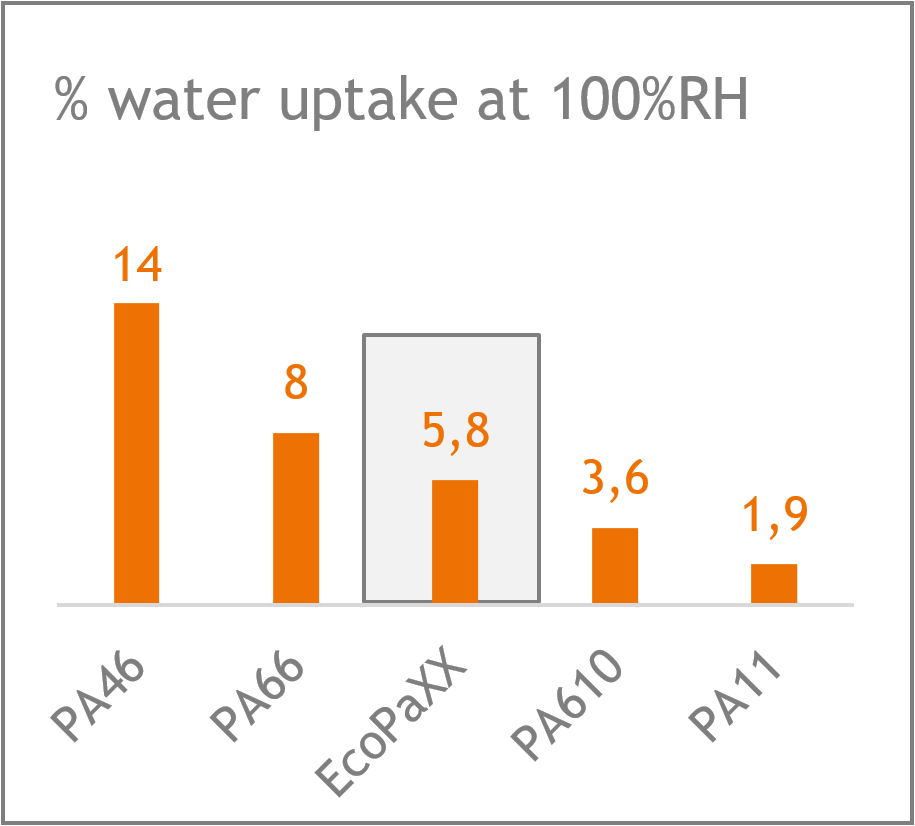

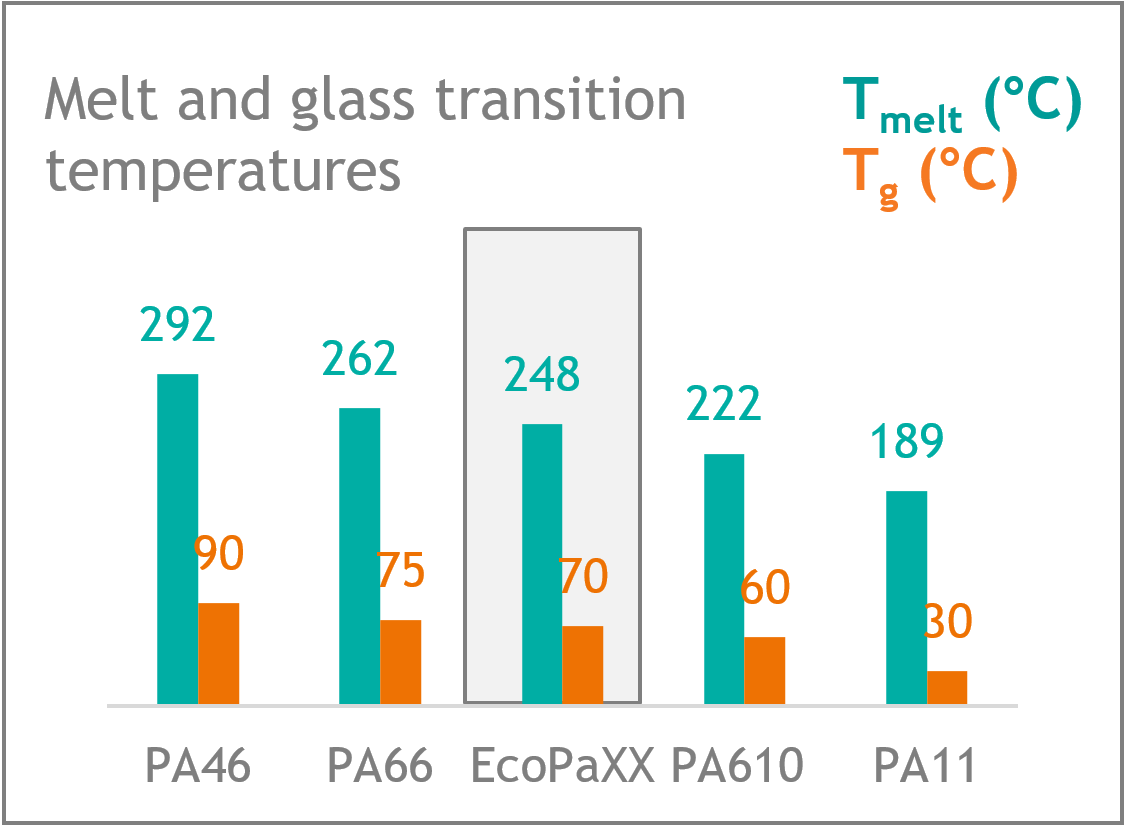

以下のグラフは、さまざまな未充填ポリマーの熱特性、水分吸収量、乾燥引張り弾性率とコンディショニングの比較データを示しています。EcoPaXXの短いC4鎖と長いC10鎖の組み合わせは、高い結晶化度/剛性と低い吸湿性と高い耐薬品性を組み合わせた独自のバランスで結果します。具体的には、EcoPaXX PA410は、PA66よりも吸湿率が30%低く、同様のガラス転移(70°C)と融点(250°C)を示します。その結果、EcoPaXXは脂肪族ポリアミドの中で最も高い条件付き弾性率(1,7GPa)を持っています。

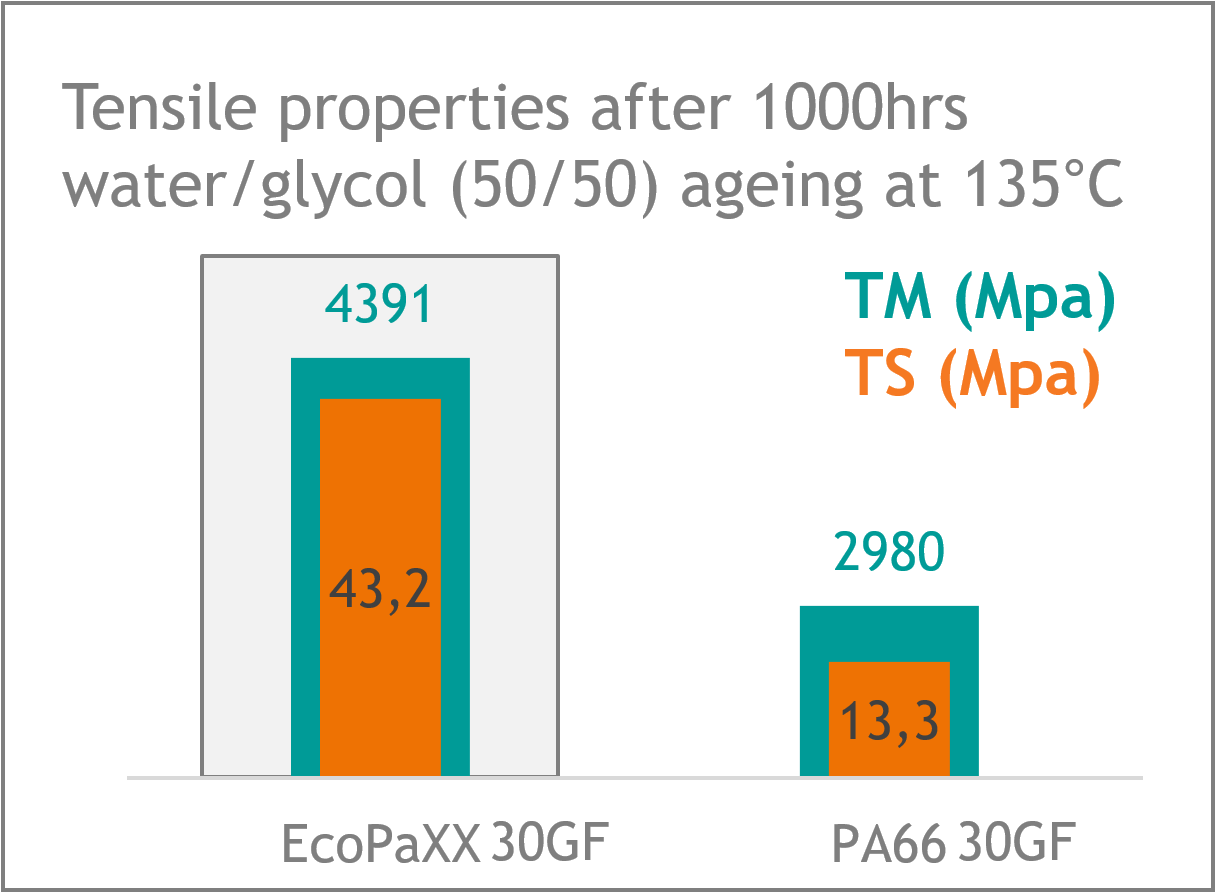

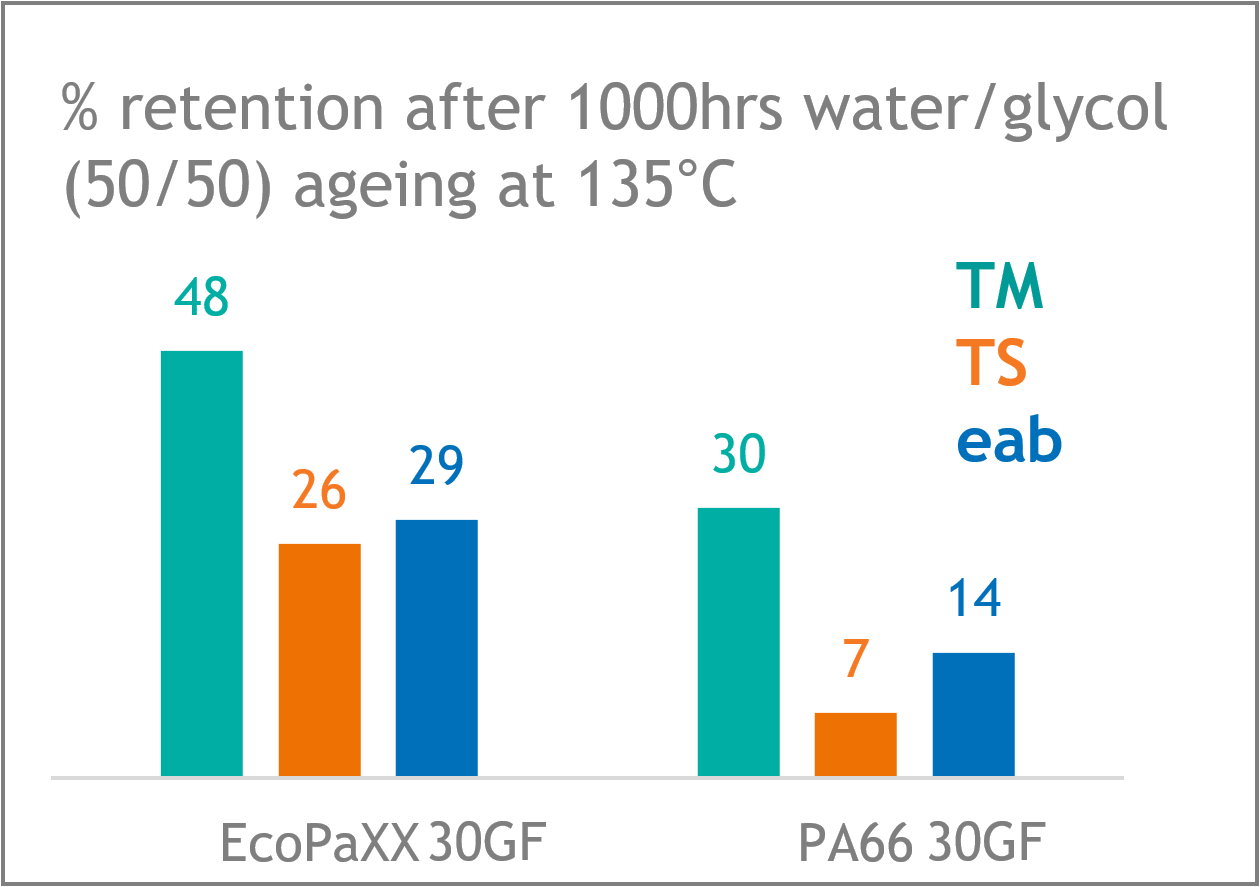

以下のグラフは、135°Cで50/50の水/グリコール混合物に1,000時間曝露した後の、30%GFグレードにおけるEcoPaXXとPA66の引張り特性の絶対値と保持率を示しています。 EcoPaXXは、PA66グレードと比較して引張り特性の保持率が約20%高くなっています。これにより、ウェルドライン性能が5倍に向上(引張りバーでテスト済み)結果、製品寿命が3倍に延びました(膨張自動車タンクでテスト済み、設計によって異なります)。したがって、同等以上の性能を維持しながら、PA66と比較してより低い厚さ、したがって重量の部品を設計することが可能です。

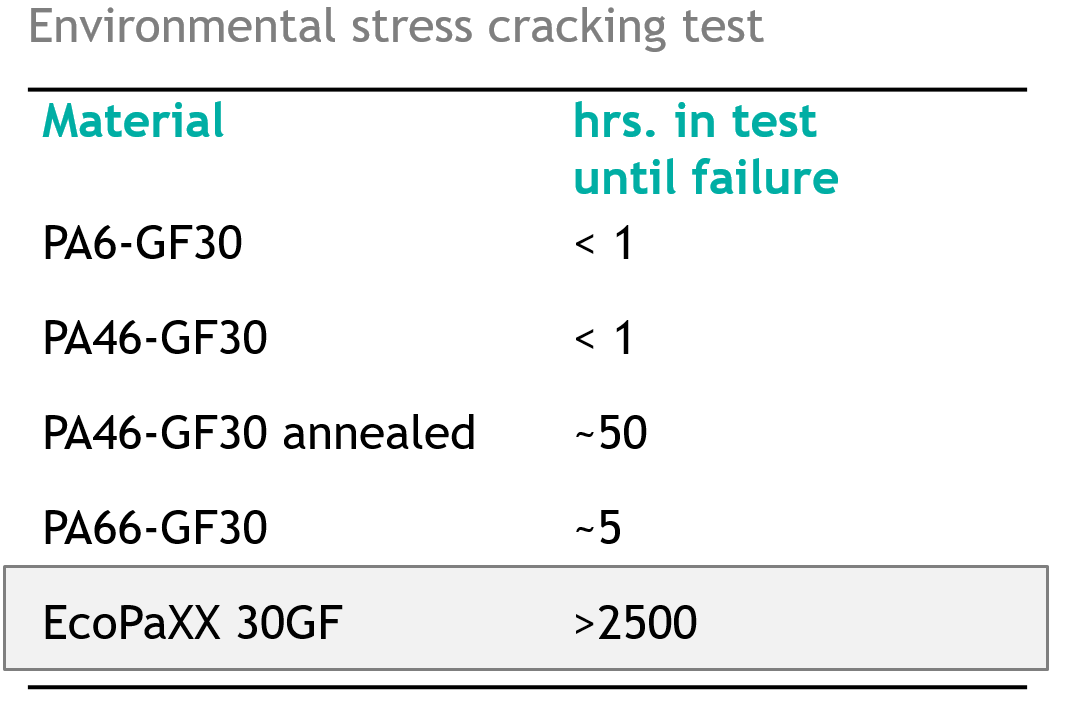

右のグラフは機械的路面の塩耐～性 ex. Water resistance 耐水性を模倣した塩化カルシウム溶液の影響下での環境応力割れ試験のデータを示しています。厚さ3mmのノッチ付き引張り棒は、飽和CaCl2溶液中で75°Cで10N/mmの力を破壊されるまで受けます。データは、EcoPaXXがCaCl2塩に対して非常に耐性があり、特にPA66の約5時間と比較して、溶液に2,500時間浸漬した後でも機械的故障がないことを示しています。
EcoPaXXは、PA66と非常によく似た処理が可能です。 非常に広い加工窓(270-310°C)と高い溶融安定性を備えています。PA66に比べて結晶化速度が速いため結果サイクルタイムが最大20%短縮されます。特定のEcoPaXXグレードの詳細な加工ガイドラインは、当社の プラスチックファインダーで入手できます。
同時に、EcoPaXXはGF含有量が30%でも優れた表面仕上げを備えているため、エンジンカバーなどの装飾用途に適しています。
EcoPaXXのカーボンフットプリントは、エンバリオの社内ライフサイクルアセスメント専門家を使用して、ゆりかごからゲートまで評価されます。下のグラフは、他の一般的なポリアミドと比較したEcoPaXXのカーボンフットプリントを示しています。EcoPaXXは、バイオベースポリアミドを含む一般的なポリアミドの中で最も二酸化炭素排出量が少ない製品です。カーボンフットプリントは、C4モノマーにバイオマスバランシングを使用すれば、さらに削減できます。これは、お客様のご要望に応じて特定のグレードで利用できるオプションです。マスバランスは材料特性を変更せず、ISCCを通じて外部から認定されています。
当社のチームは、特定のEcoPaXXグレードの計算を支援し、特定の最終用途のゆりかごから墓場までの評価についてもお客様と協力しています。

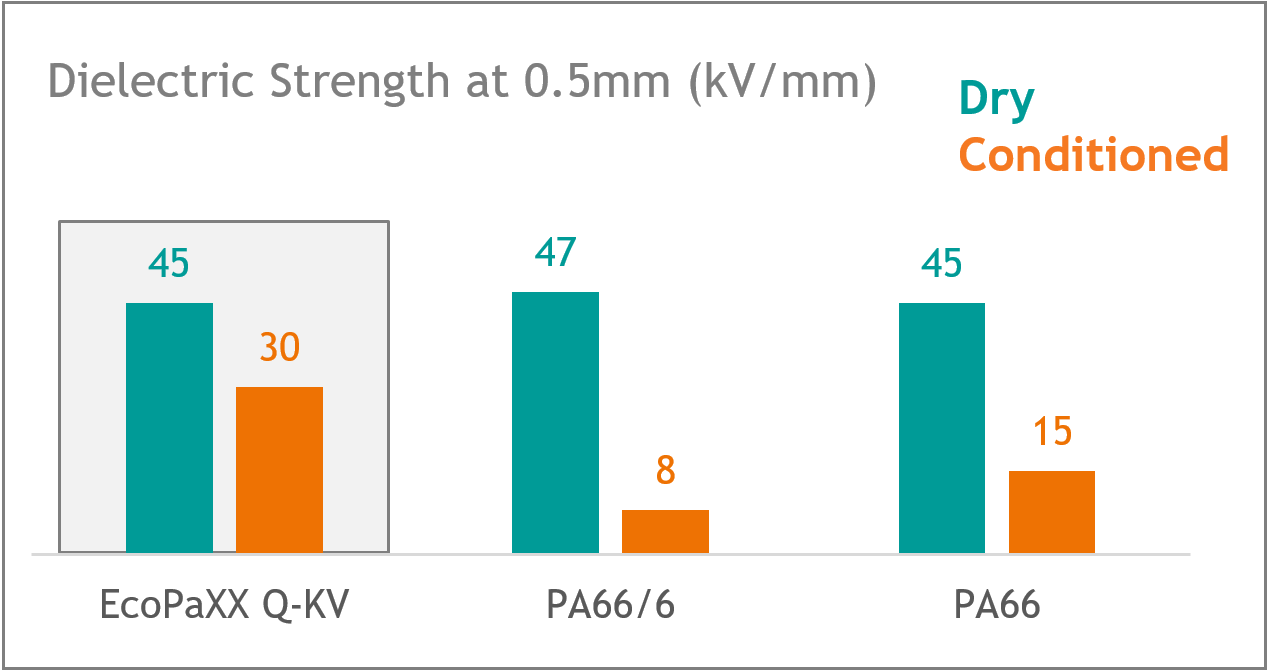

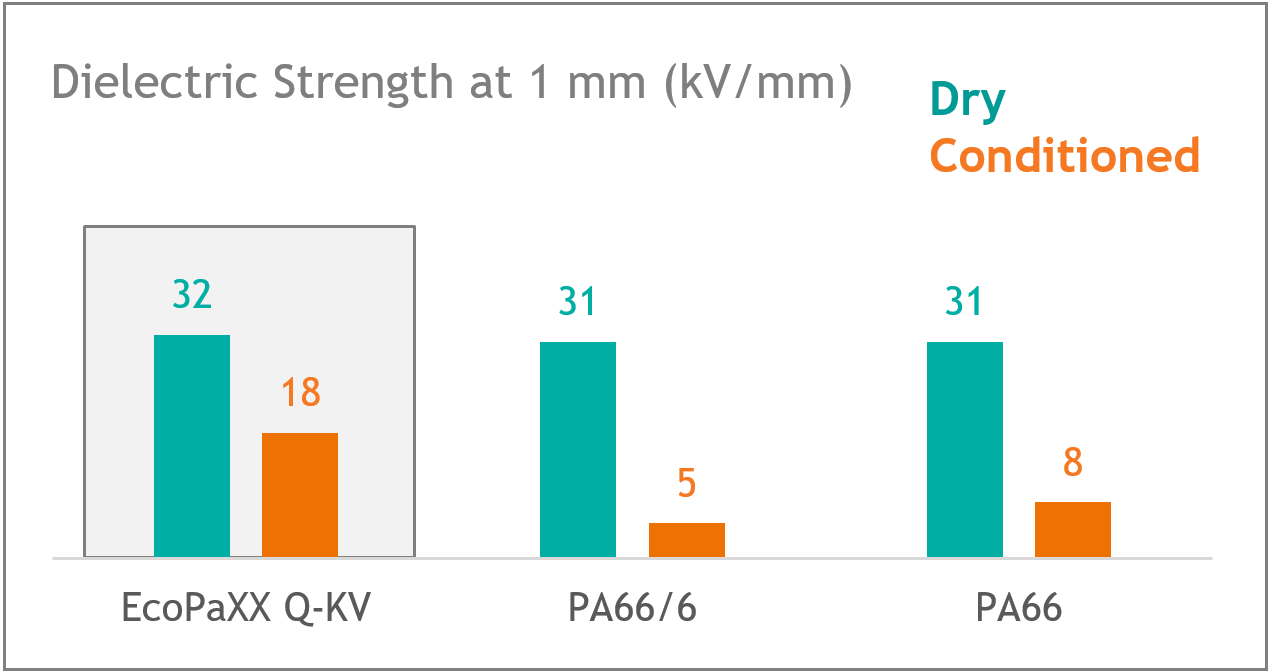

EcoPaXXには、V2およびV0の燃焼性と高いグローワイヤ温度を満たすように設計されたいくつかのグレードがあります。すべての EcoPaXXグレードはハロゲンフリーであるため、燃焼時に関連する有毒化合物を放出しません。IEC 60243-1規格に従って測定された誘電強度データは、さまざまな未充填ポリマーについて示されています。サンプルは、コンディショニングの前後で、相対湿度95%、40°C、120時間測定しました。20mmの球状電極を使用し、500V/sの電圧上昇を行いました。
データは、EcoPaXXが乾燥状態でPA66と同様の誘電強度を有するが、コンディショニング後の誘電強度が有意に高いことを示している。これにより、EcoPaXXの絶縁性が向上し、電気アプリケーションの安全性が向上します。また、製品の安全性を犠牲にすることなく、EcoPaXXを使用した絶縁部品をPA66よりも薄く設計できることも意味します。

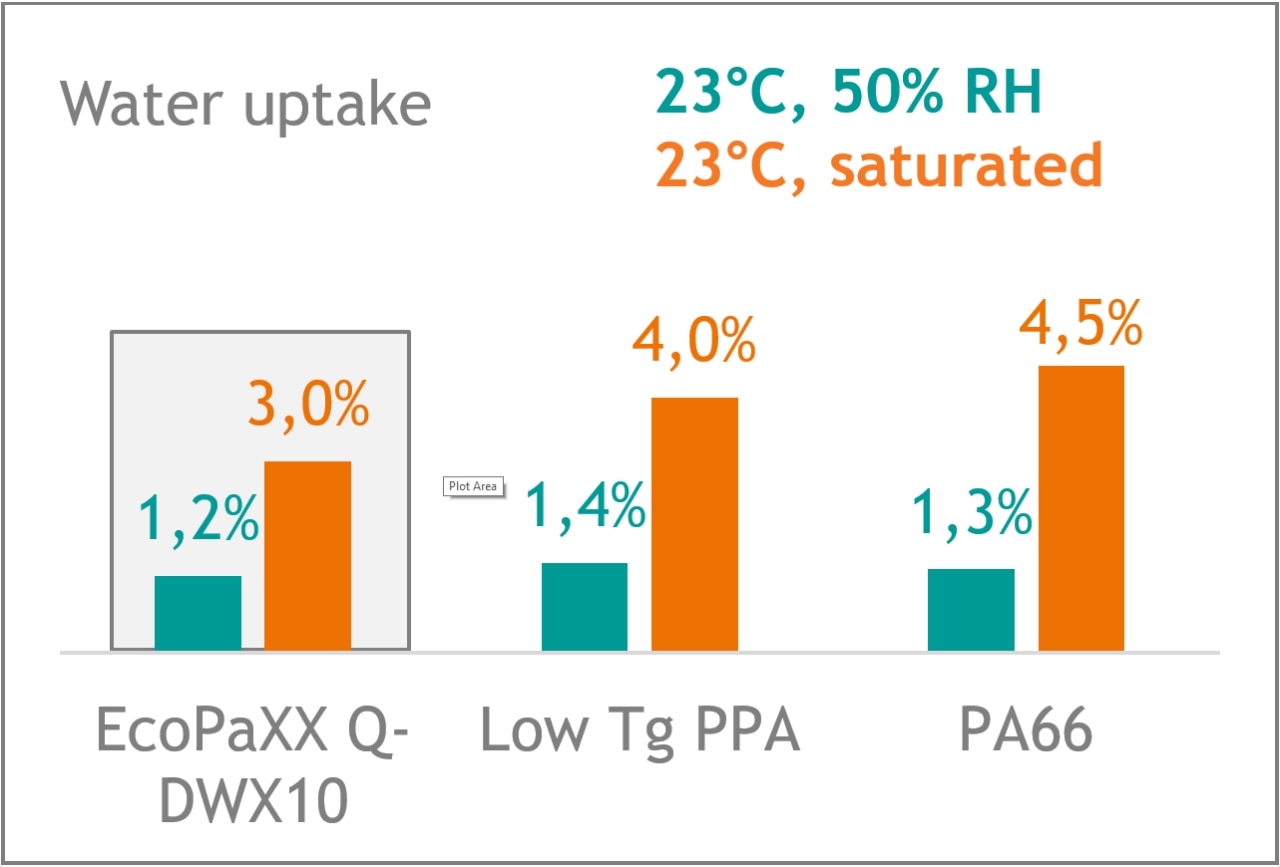

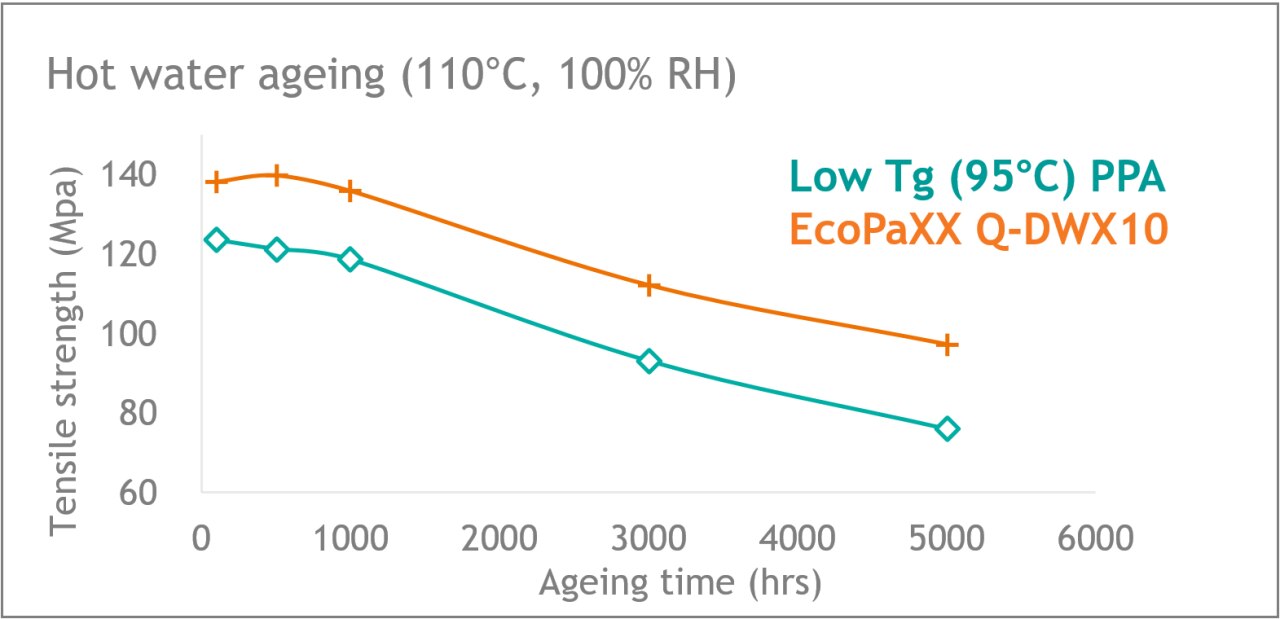

EcoPaXXには、すべての主要機関(KTW、W270、NSF61、WRAS、ACS、EU 11/2011、FDAなど)によって承認されている特殊な食品接触および飲料水グレードがあります。EcoPaXXは、温水と温水の両方の用途で承認されています。以下のデータは、相対湿度50%および100%での50%GF充填グレードの吸水率を示しています。EcoPaXX吸湿性が低く、機械的強度が高いため、100万サイクルまでのライフタイムサイクル試験で水漏れのない優れた加水分解耐～性 ex. Water resistance 耐水性を示します。EcoPaXX飲料水グレードはTgが約85°Cと高く、低Tg PPAに比べて熱水熟成(110°C)での長期加水分解耐～性 ex. Water resistance 耐水性に優れています。
高性能プラスチック製品の幅広いポートフォリオ(お見積りのリクエストまたはサンプルのご注文)に直接簡単にアクセスできます。また、(技術的な)質問をすることもできます。
By Miran Salej
鉛汚染水は米国に限ったことではなく、多くのヨーロッパ諸国でも発見されています。各国のさまざまな水規制に基づいて、建物および建設業界のメーカーは、製造する部品に金属の代替材料を提供する必要があります。
