EcoPaXX是一种高性能脂肪族生物基聚酰胺，独特地平衡了典型短链和长链聚酰胺的优点，例如低吸湿性和高机械性能。EcoPaXX 具有广泛的适用性，作为 PA66 性能助推器特别受欢迎，因为它可以在相同的工具中进行处理。
吸湿率比 PA66 低 30%，具有更高的机械性能
优异的表面光洁度
~70% 生物基
EcoPaXX是恩骅力最成熟的生物基工程塑料。它结合了恩骅力专有的 C4 技术与源自蓖麻植物的自然 C10 建筑块的力量，这些块不与食物链竞争。短 C4 嵌段和长 C10 嵌段的组合使 EcoPaXX 具有典型短链聚酰胺的高机械特性，但将这些与长链聚酰胺更典型的低湿度更新和较高耐化学性相结合。EcoPaXX 可以在 PA66 工具中轻松加工，同时提高表面质量。这使得它成为性能、美学和可持续发展相结合的理想之选。

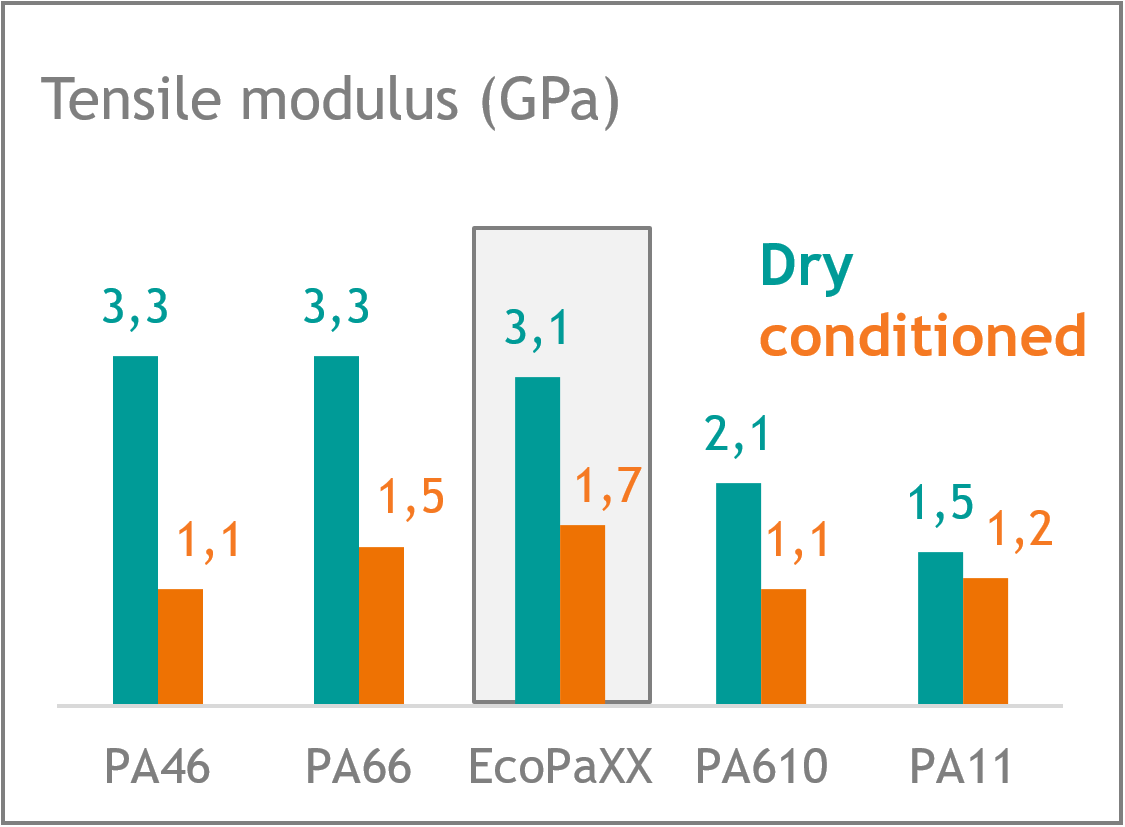

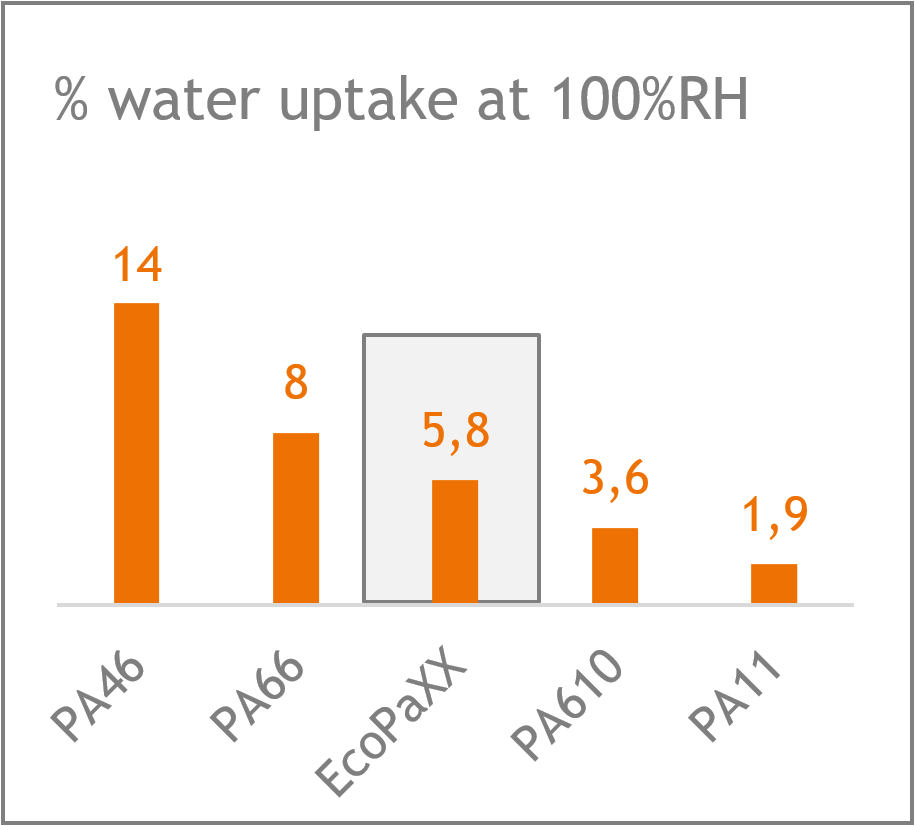

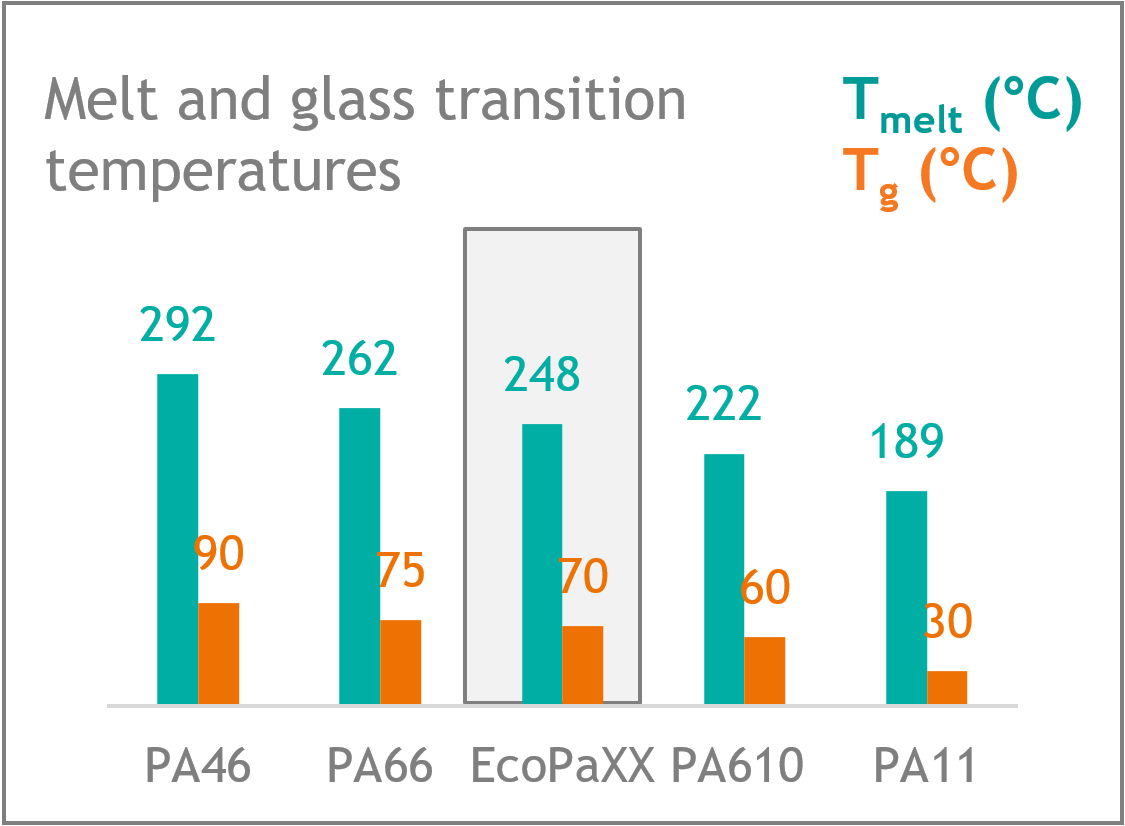

下图显示了不同未填充聚合物的热特性、吸湿率以及干与条件拉伸模量的比较数据。EcoPaXX的短C4链和长C10链的组合结果了高结晶度/刚度与低吸湿性和高耐化学性的独特平衡。具体而言，EcoPaXX PA410 的吸湿率比 PA66 低 30%，同时表现出相似的玻璃过渡 （70°C） 和熔体温度 （250°C）。因此，EcoPaXX在脂肪族聚酰胺中具有最高的条件模量（1,7GPa）。

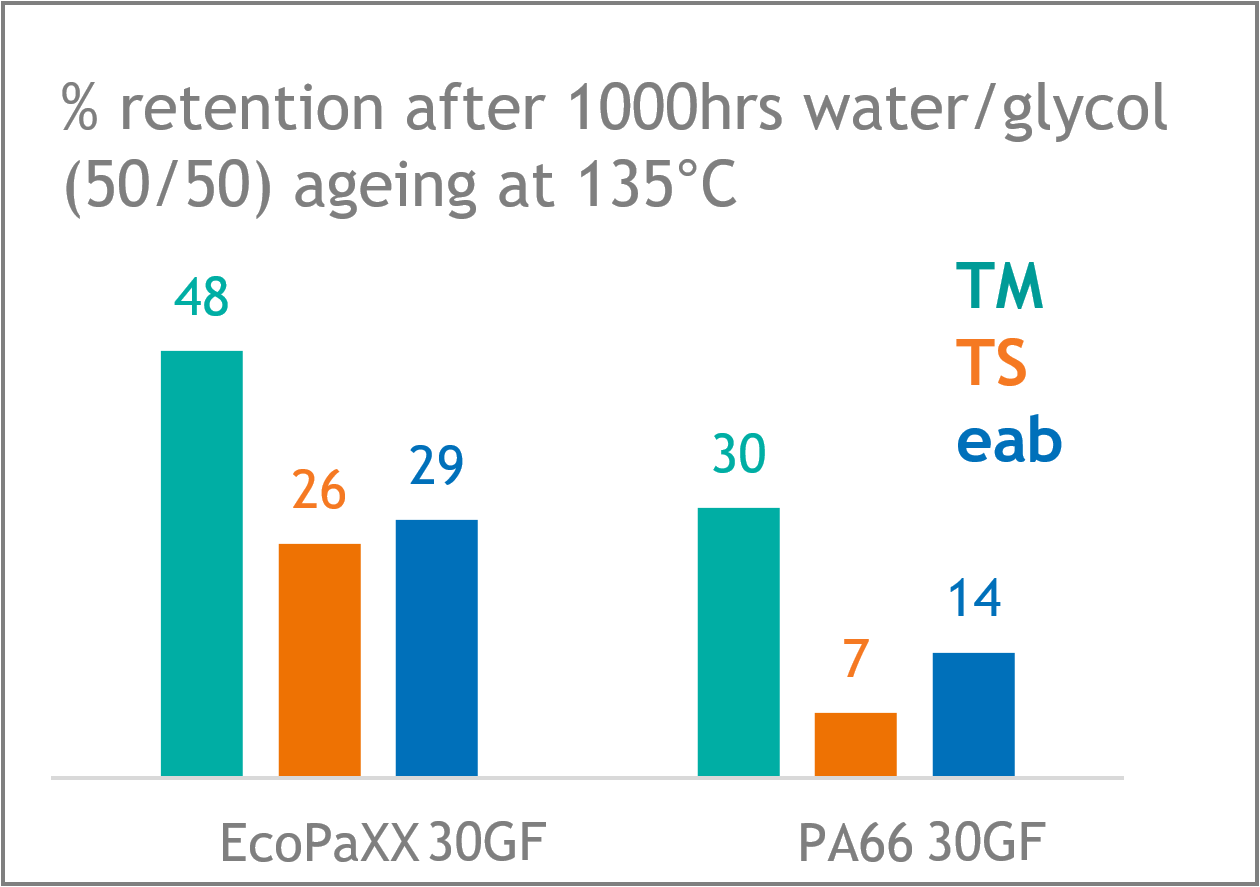

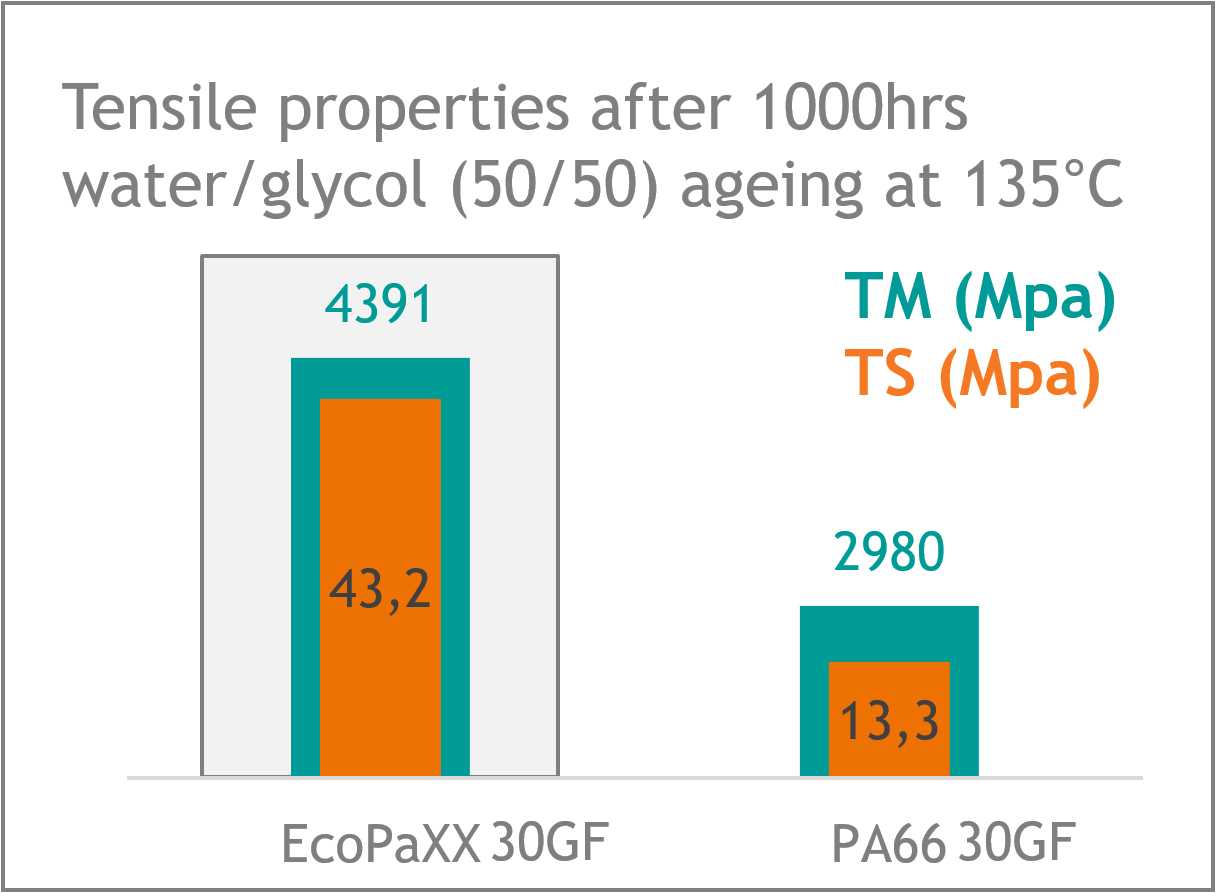

下图显示了在135°C下暴露于50/50水/乙二醇混合物1,000小时后，EcoPaXX与PA66相比，30%GF牌号的绝对值以及拉伸特性保持百分比。 与 PA66 牌号相比，EcoPaXX 的拉伸特性保留率高出约 20%。这结果使焊缝性能提高了五倍（在拉伸棒上进行了测试），并将产品寿命延长了三倍（在汽车膨胀罐上进行了测试，取决于设计）。因此，与PA66相比，可以设计出厚度更低、重量更轻的零件，同时保持相似或更高的性能。

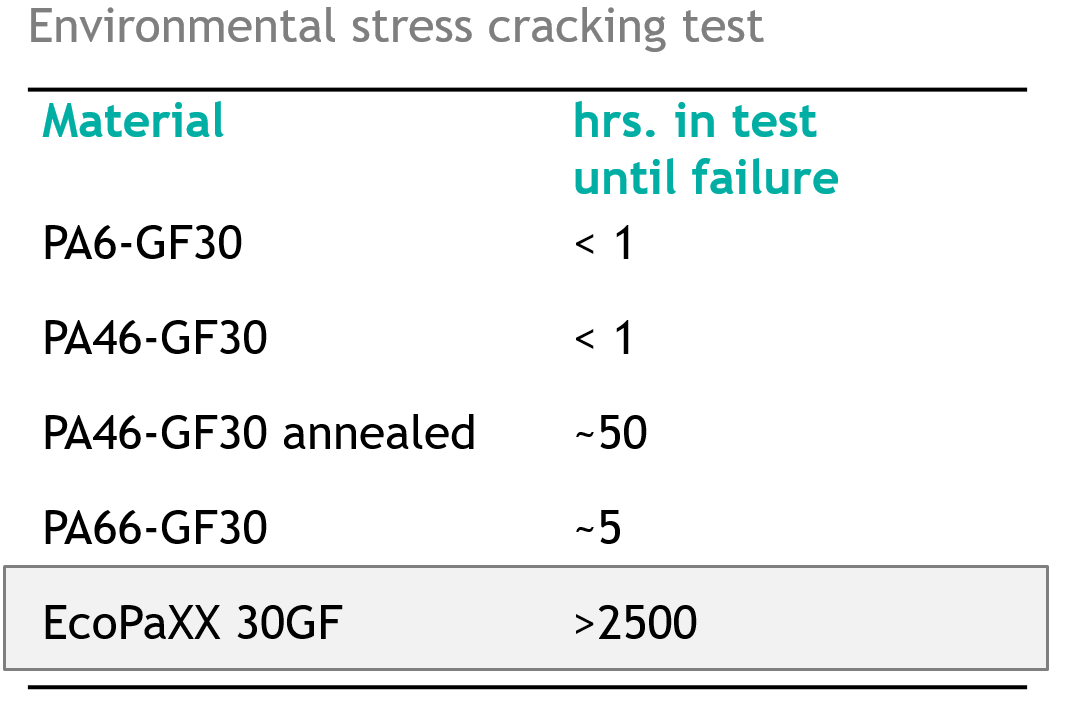

右图显示了在氯化钙溶液的影响下模拟道路盐耐的机械环境应力开裂测试的数据。3mm厚的缺口拉伸棒在饱和CaCl2溶液中在75°C下承受10N/mm的力，直至失效。数据显示，EcoPaXX对CaCl2盐具有极强的抵抗力，即使在溶液中浸没2,500小时后也不会出现机械故障，特别是与PA66的约5小时相比。
EcoPaXX的加工方式与PA66非常相似。 它具有非常宽的加工窗口（270-310°C）和高熔体稳定性。与PA66相比，其更快的结晶化速率结果使循环时间缩短了20%。有关特定 EcoPaXX 牌号的详细加工指南，请访问我们的 塑料查找器。
同时，即使在GF含量为30%的情况下，EcoPaXX也具有出色的表面光洁度，使其适用于装饰应用，例如发动机盖板。

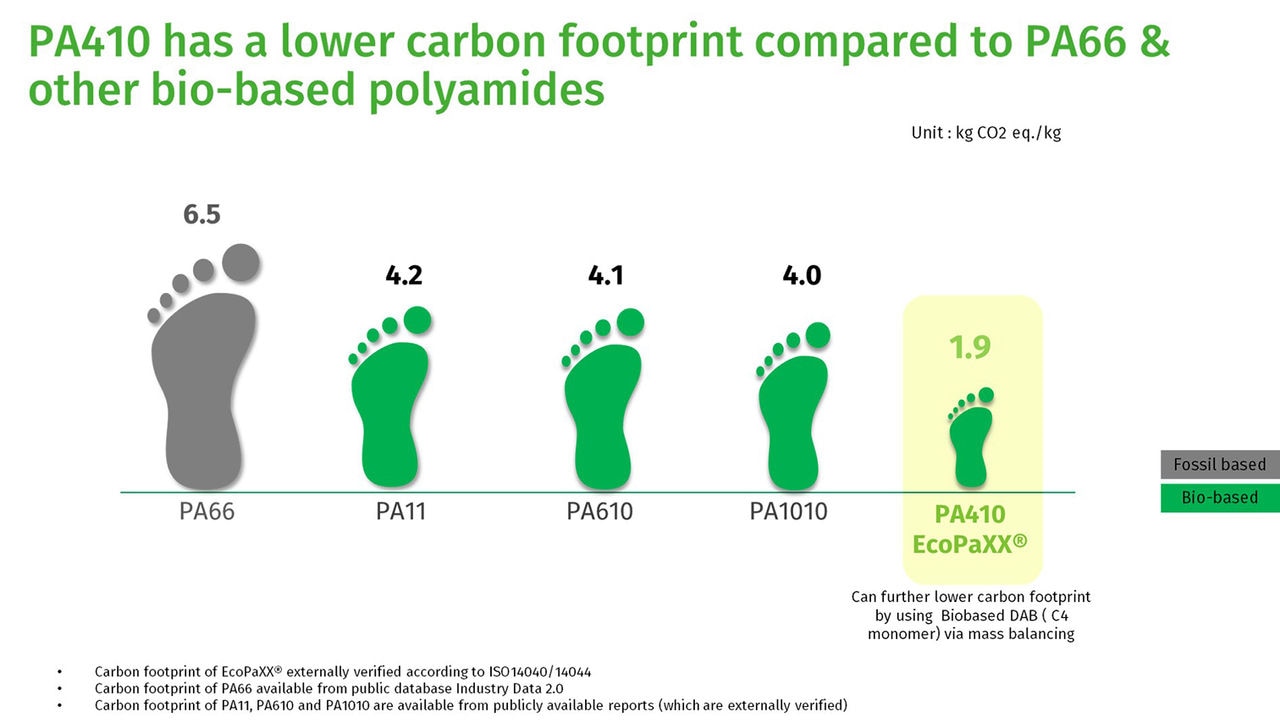

EcoPaXX的碳足迹由恩骅力内部生命周期评估专家进行从摇篮到大门的评估。下图显示了 EcoPaXX 与其他常见聚酰胺相比的碳足迹。在常见的聚酰胺（包括生物基聚酰胺）中，EcoPaXX的碳足迹最低。如果对 C4 单体使用生物质平衡，则可以进一步降低碳足迹。根据客户要求，此选项可用于某些牌号。质量平衡不会改变材料特性，并通过ISCC进行外部认证。
我们的团队可以协助计算特定的 EcoPaXX 牌号，我们还与客户合作，针对特定的最终应用进行从摇篮到坟墓的评估。

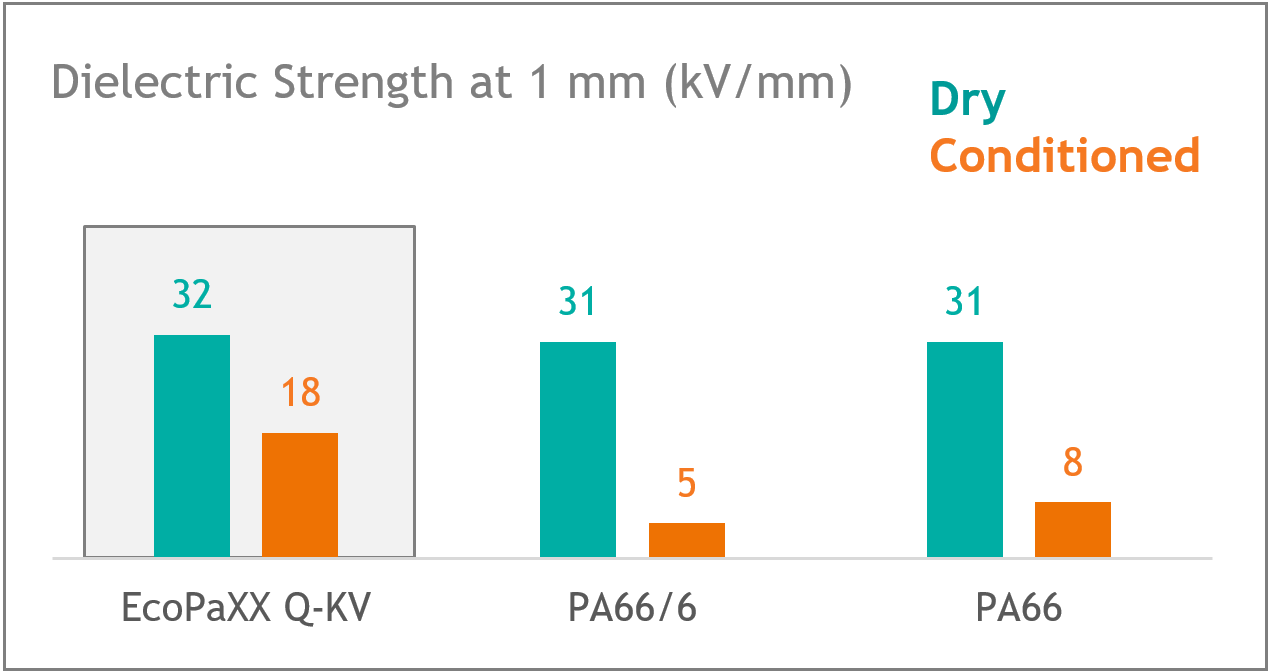

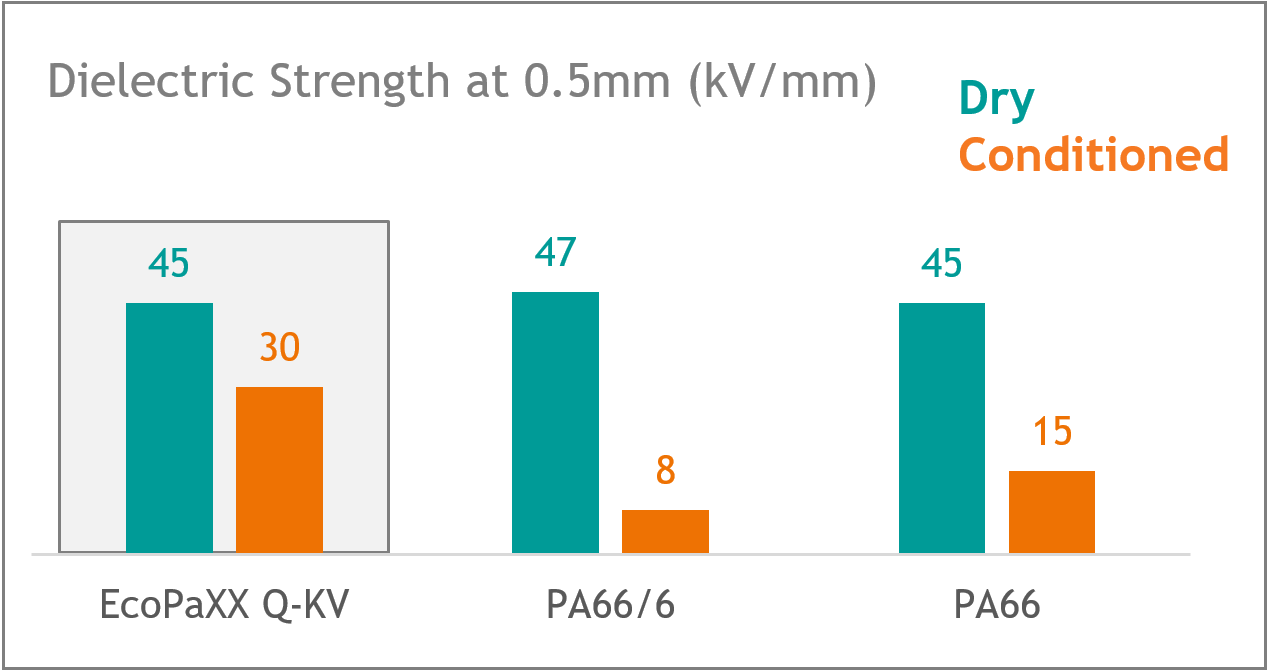

EcoPaXX 具有多种牌号，旨在满足 V2 和 V0 易燃性以及高灼热丝温度。全部 EcoPaXX 牌号是无卤的，因此在燃烧时不会释放相关的有毒化合物。显示了根据 IEC 60243-1 标准测量的不同未填充聚合物的介电强度数据。在40°C的95%相对湿度下调节120小时之前和之后测量样品。采用20mm的球形电极，电压增加500V/s。
数据显示，EcoPaXX在干燥状态下具有与PA66相似的介电强度，但调理后的介电强度明显更高。这使得 EcoPaXX 更具绝缘性，从而为电气应用带来更高的安全性。这也意味着使用EcoPaXX的绝缘部件可以比使用PA66设计得更更薄，而不会牺牲产品安全性。

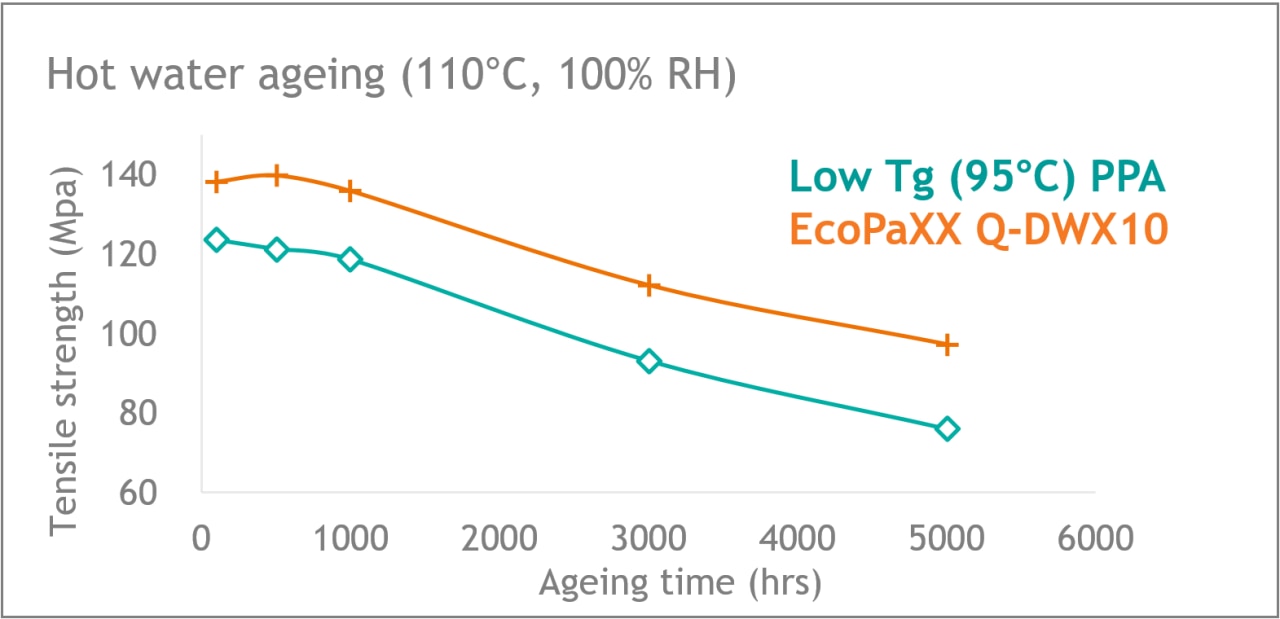

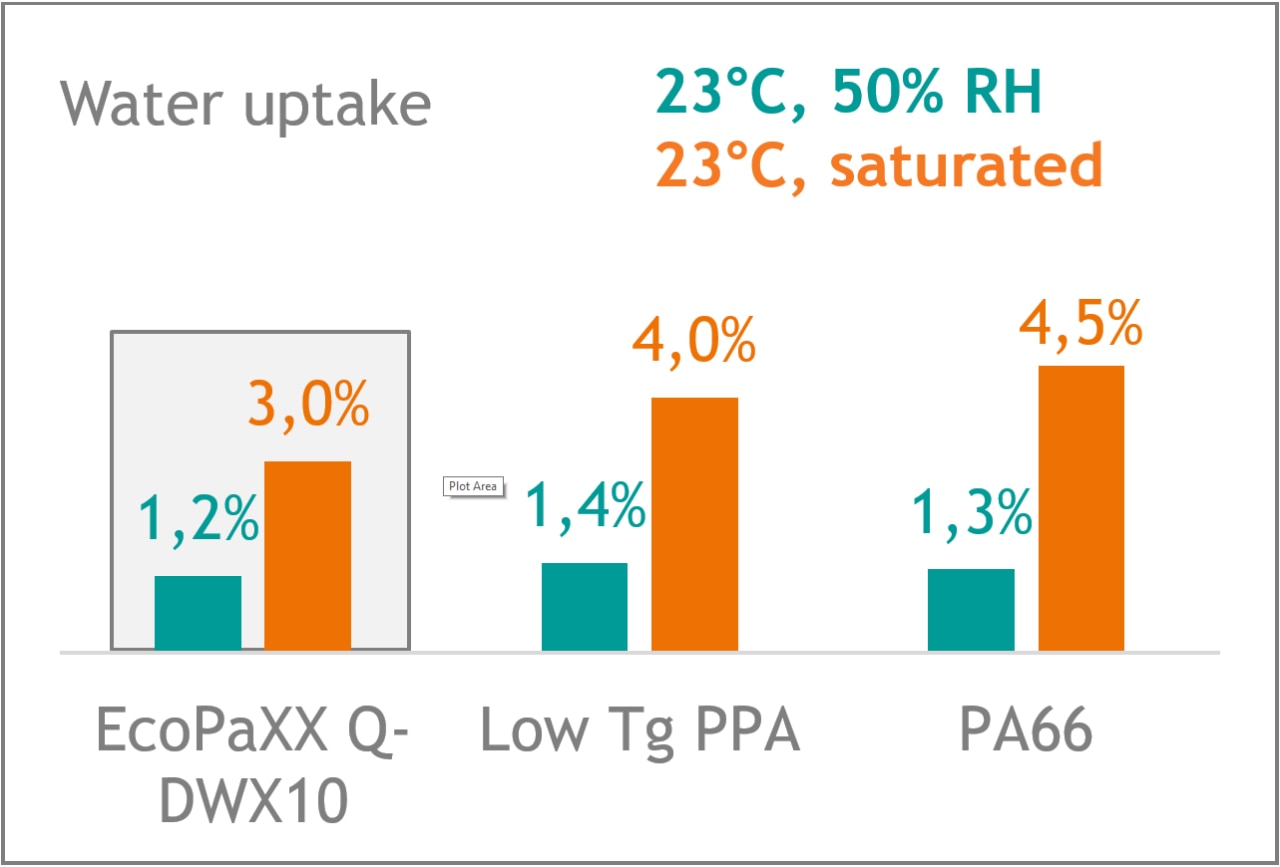

EcoPaXX拥有专门的食品接触和饮用水牌号，已获得全部主要机构（例如KTW，W270，NSF61，WRAS，ACS，EU 11/2011，FDA）的批准。EcoPaXX被批准用于温水和热水应用。下面的数据显示了在50%和100%相对湿度下50%GF填充牌号的吸水率百分比。由于其低吸湿性和高机械强度，EcoPaXX在长达100万次循环的生命周期测试中表现出出色的水解耐性，不会漏水。与低Tg PPA相比，EcoPaXX饮用水牌号具有更高的Tg，约为85°C，并且在热水老化（110°C）中表现出优异的长期水解耐受。
直接、轻松地访问我们广泛的高性能塑料产品组合：请求报价或订购样品。您也可以简单地问我们一个（技术）问题。
