工程师们知道，在设计新零件或改进注塑成型故障零件的设计时，熔接线强度起着至关重要的作用。在注塑成型过程中，零件的几何形状和熔体流动的障碍可能导致熔体分离并重新连接。在该位置将形成焊缝或熔炼线，这可能会损害最终零件的机械特性。使用我们的焊缝强度工具时，您将获得有助于预防焊缝问题的信息。
作为设计应用零件并参与仿真的工程师，您知道在设计新零件或改进注塑成型故障零件的设计时，焊缝强度起着至关重要的作用。在注塑成型过程中考虑焊缝形成导致的强度下降，并在设计应用时应用设计和加工解决方案来提高性能至关重要。
恩骅力的焊缝强度工具对于使用焊缝设计应用的工程师非常有用，因为它提供了有关预防焊缝问题的提示和技巧的背景信息，以及焊缝线位置的强度指示。
最好在生产开发阶段尽早使用焊线强度工具，这样您就可以避免后期的潜在问题。在注塑成型过程中，零件几何形状和熔体流动障碍可能导致熔体分离并重新连接。在该位置将形成焊缝或熔炼线，这可能会损害最终零件的机械特性。您可以使用我们的工具来避免此问题。
作为用户，您需要输入：
工具输出包括：
根据工具中的信息，您可以确定零件设计中是否存在由于焊缝线的形成而存在潜在的临界区域，例如，在高应力区域。然后，您可以考虑重新定位它们或尝试提高其性能的方法。
需要注意的是，该工具没有量化部分平行熔接流的熔接线的强度，这与焊缝的迎面流相反。
与早期仅提供通用敲低因子的工作方法相比，焊线强度工具的主要优势在于现在可以使用特定于牌号的数据，这些数据可以应用于标准数据表上给出的强度值。这与加工和设计建议的链接相结合，使该工具在帮助设计和评估包含焊缝的塑料零件方面更加通用和强大。
Weldline 强度工具模型基于 500+ 在室温度下对注塑成型拉伸棒材的物理实验，包括干燥和调节。
熔接线强度可能难以量化，因为它不仅取决于材料特性，还取决于几何形状和加工条件。例如，熔体压力、熔体/模具温度、注射速度、排气和潜在污染物全部播放起着至关重要的作用。
该工具仅提供焊缝强度的粗略指示，因为我们在实验室中使用我们的设备对其进行了测量。对于不同的设备或工艺设置，结果可能会有所不同，对于拉伸棒以外的不同几何形状更是如此。
平均而言，我们在实验中测得的标准偏差（1西格玛）约为20%，但对于某些牌号可能会更大。此“工程精度”在此工具的表格中标明。

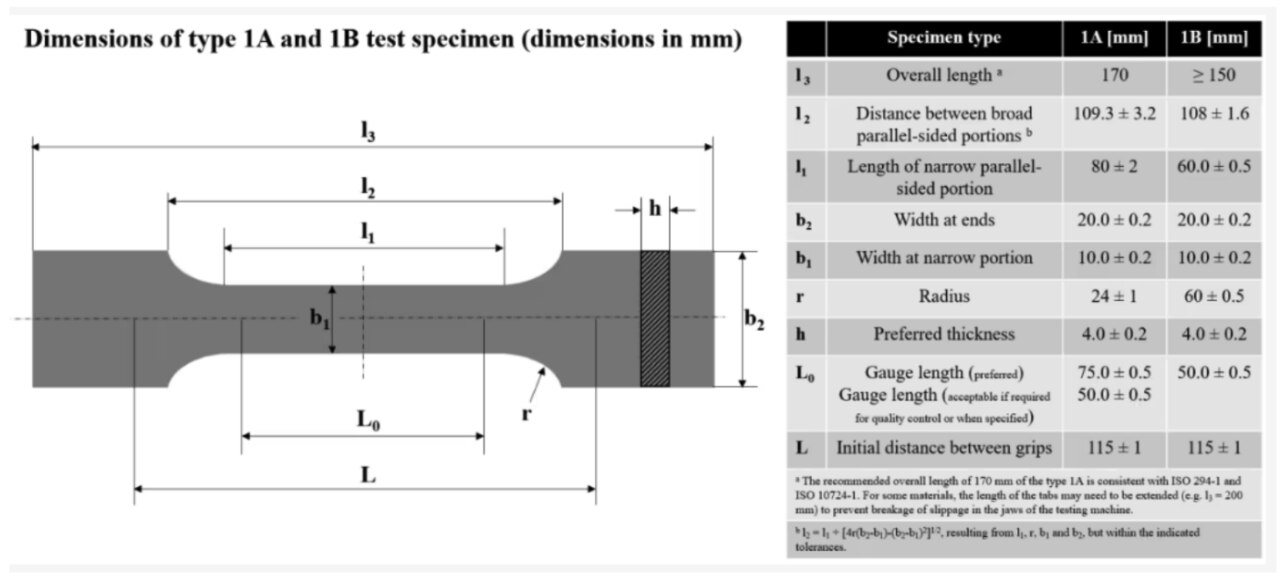

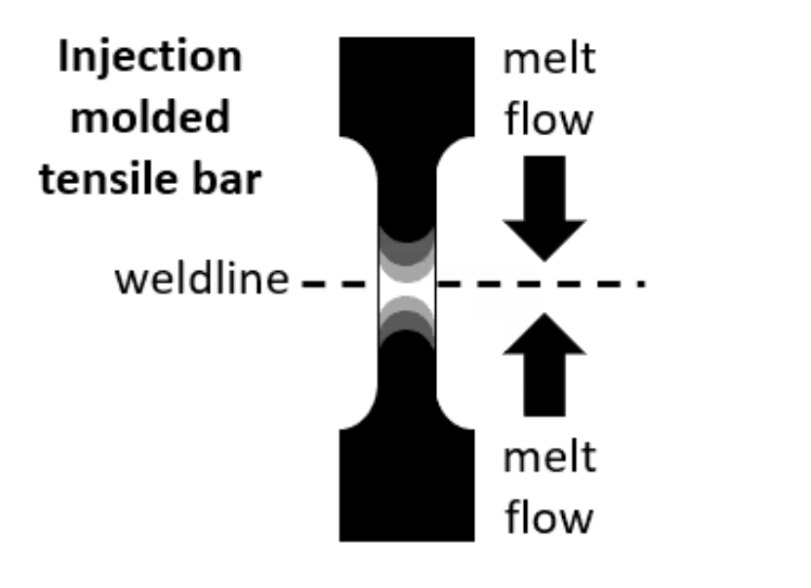

根据ISO 527 1A标准对标称试样厚度为4.0毫米（0.16英寸）的试样进行全部测量，通过注塑成型生产。与从一侧拉伸棒材的正常注塑成型相比，这些棒材是双面模制的，以在棒材中心产生一条焊缝。
对于含有玻璃纤维等填料的牌号，已知纤维倾向于沿拉伸棒的纵轴定向，这对应力-应变响应的刚度和强度值有很大影响。然而，焊缝本身通常不包含任何纤维。
样品在 N2 气氛下根据 ISO 1110 标准“加速调节”进行调节，然后在测试前在 50% 的相对湿度下进行平衡。
随后，测试了拉伸棒在干燥条件下的23°C（73°F）和相对湿度为50%的23°C（73°F）下的应力-应变响应。这些拉伸测量全部是在知名制造商的合适的落地式拉伸机上进行的。通常，施加 10N 的预载荷，测试速度为 1 mm/min （0.04 in/min），测定模量高达 0.25% 应变，随后测试速度为 5 mm/min （0.2 in/min），直到试样破裂。
目前，我们正在将焊线强度工具扩展到更多牌号，具体取决于实验数据的可用性以及对特定牌号的需求。填写 本页右下角的反馈表，让我们知道您正在寻找哪些牌号。
30 November 2023
