Bereken snel en nauwkeurig creep curves voor elke omstandigheid

Als ontwerpingenieur, die onderdelen ontwerpt die gedurende een lange periode continu moeten worden belast, moet u controleren of de resulterende creep vervormingen acceptabel zijn of niet, en om dit te doen, moet u creep gegevens materiaal als input voor simulaties. Als klant van Envalior kunt u zonder vertraging alles de creep gegevens krijgen die nodig zijn voor uw evaluaties. Bovendien staat ons CAE/engineering services-team klaar om u te ondersteunen als u hulp nodig heeft bij het gebruik van onze creep gegevens of hulp bij het interpreteren van creep simulatie resultaten.

U kunt onmiddellijk  nauwkeurige creep curves verkrijgen

De Creep Tool is het belangrijkst om te gebruiken tijdens de concept- en gedetailleerde ontwerpfasen van een applicatieontwerpproject. Er zijn eisen aan het onderdeel in termen van creep en het evalueren hiervan kan het beste worden gedaan door FE (eindige elementen) simulaties. De kwaliteit van de uitkomst wordt bepaald door de beschikbaarheid en kwaliteit van de materiaal gegevensinvoer (=creep curve).

Er is niet slechts één creep curve per materiaal. Er zijn veel parameters die creep curves beïnvloeden, zoals temperatuur, relatieve vochtigheid, spanning niveau en duur van de belasting, vezeloriëntatie, enz. Onze Creep Tool houdt momenteel rekening met de effecten van temperatuur (T) en spanning (σ).

Met onze Creep Tool kunt u de specifieke temperatuur en spanning niveau invoeren waarin u geïnteresseerd bent en de creep curve genereren. Het bereik van geldige temperaturen en spanningen wordt aangegeven door het gereedschap. U kunt dit ook voor veel van onze materialen doen en hun prestaties op een efficiënte manier vergelijken, zodat u de beste materiaal voor uw specifieke toepassing kunt kiezen.

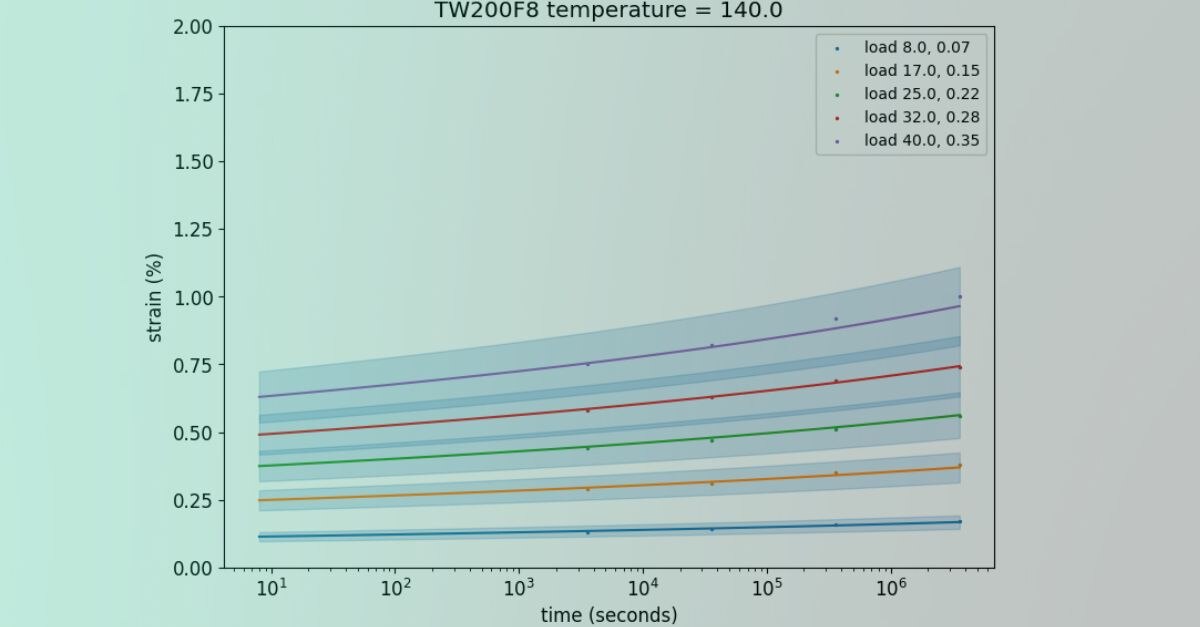

U kunt de creep prestaties in verschillende formaten uitvoeren, zoals de resulterende rek (=vervorming) als functie van de tijd, of als creep modulus (=toegepaste constante spanning gedeeld door tijdsafhankelijke vervorming) als een functie tijd. De beschouwde tijd is nu beperkt tot 1000 uur. De creep respons wordt gemeten op een spuitgegoten ISO5271A sample. Alles de voorspellingen van de Creep Tool zijn gebaseerd op creep gegevens die op dit soort monsters zijn gemeten.

We hebben veel creep curves gemeten voor veel kwaliteiten bij verschillende temperaturen en spanning niveaus. Deze zijn alles beschikbaar in onze datasheets. Je vindt de rondingen ook op plasticsfinder.envalior.com. Niet elke aandoening, voor temperatuur en spanning, is echter gemeten.

In dergelijke gevallen heb je een paar opties:

1. Vraag de materiaal leverancier waarmee u werkt om de ontbrekende creep curves te meten, wat tijd en investering vergt. De doorlooptijd is doorgaans 8-12 weken, gebaseerd op een standaard creep meting die over ons 1000 uur duurt.
2. Voer een interpolatie uit op de bestaande gegevens om de creep curve voor de ontbrekende voorwaarde(n) te schatten.
3. Gelukkig is er een derde optie voor u beschikbaar: onze Creep Tool, die een snelle en efficiënte manier biedt om deze uitdagingen op te lossen. Op basis van enkele gebruikersinputs kan de vereiste creep curve door onze tool worden ingeschat. Zodra u de uitvoer heeft, kunt u de curve(s) downloaden in een Excel-bestand en uw project zonder vertraging voortzetten.

De technologie achter de Creep Tool

We hebben alles creep curves voor veel van onze cijfers gemeten en verzameld in één database, en modellen ontwikkeld op basis van polymeer-fysica om de effecten van spanning, temperatuur, vocht, glasvezelgehalte en glasvezeloriëntatie op het niveau en de vorm van de creep curve te beoordelen.

Dit resultaten in creep vervormingsvoorspellingen door onze Creep Tool een hoge mate van nauwkeurigheid hebben, meestal binnen 10% bij toepassing op niet al te hoge belastingen. Als de belasting wordt verhoogd tot meer dan 50% van de oorspronkelijke trek- sterkte, kunnen er afwijkingen optreden. In de online Creep Tool is de toegepaste belasting beperkt tot 45% van de trek- sterkte.

We blijven de Creep Tool verbeteren door meer creep curves te meten. Dit omvat temperatuur- en spanning-reeksen die nog niet worden gedekt, evenals meer van onze materiaal kwaliteiten.
