Bazen
Een naaf is meestal een cilindrisch uitsteeksel op een onderdeel dat kan fungeren als positioneringshulpmiddel, fixatiepunt of lageroppervlak.
Bazen
Functie
Een baas is een cilindrisch uitsteeksel dat op de muur van een onderdeel wordt geplaatst. Een baas kan verschillende functies hebben, zoals:
- Positioneringshulp – Om onderdelen tijdens de montage uit te lijnen; Een pin op het ene deel past bijvoorbeeld in een gat in het andere deel.
- Bevestigingspunt – In het hierboven genoemde voorbeeld kunnen de pen en het gat een perspassing hebben. Wrijving tussen de twee houdt de onderdelen vast. Een naaf kan ook een buisvormig uitsteeksel zijn dat plaats biedt aan zelftappende schroeven om andere onderdelen te bevestigen.
- Lageroppervlak – Een cilindrisch uitsteeksel kan fungeren als een lager voor een ander onderdeel; Bijvoorbeeld een hendel of een tandwiel om over ons te draaien.
Dimensionering van de baas
De belichaming en afmetingen van een baas zijn afhankelijk van zijn functie. Het moet passen op aangrenzende of bevestigingsdelen en, indien van toepassing, bestand zijn tegen belasting. Er moet echter ook rekening worden gehouden met maakbaarheid en esthetiek: dikke secties moeten worden vermeden, omdat deze kunnen leiden tot een langere spuitgieten cyclustijd, niet-uniforme krimp, zinksporen en ingegoten spanningen. Als de naaf moet worden gebruikt voor zelftappende schroeven of inzetstukken, moet het wandgedeelte worden gecontroleerd om overmatige spanning van de hoepel in de naaf te voorkomen.
Algemene aanbevelingen met betrekking tot de afmetingen van de naaf zijn onder meer de volgende (zie figuur 1):
- De muur dikte van een baas moet minder zijn dan 75% van de algemene muur dikte.
- Een straal van 25% van de algemene wand dikte of 0,4 mm moet aan de basis van de naaf worden aangebracht om spanning concentratie te voorkomen.
- Een minimale diepgang van 0.5 graden is vereist aan de buitenkant van de naaf om het loslaten van de mal bij het uitwerpen te vergemakkelijken.
- In het geval van een buisvormige naaf kan het risico op zinksporen worden verminderd door de kernpen zo te verlengen dat deze lichtjes doordringt in de muur waarop de naaf is geplaatst. Bovendien moet een minimale straal van 0,25 mm worden toegepast op de rand van de kernpen om materiaal turbulentie tijdens het vullen te verminderen en de spanningen tot een minimum te beperken.
- Een minimale diepgang van 0.25 graden is vereist aan de binnenkant van een buisvormige naaf voor uitwerping en/of juiste bevestiging met een bevestigingsmiddel.
- Zelftappende bevestigingsmiddelen voor thermoplasten worden vaak geleverd met specifieke aanbevelingen voor het ontwerp van de baas; Controleer de website of documentatie van de leverancier.
De sterkte van een naaf hoeft niet alleen te komen van de wanddikte, het kan ook worden vergroot door het toevoegen van inzetstukken (zie Inzetstukken) of door het te verbinden met een zijwand door een rib toe te voegen. In dat geval:
- Bazen naast buitenmuren moeten minimaal 3 mm van het oppervlak worden geplaatst (zie afbeelding 2) om lokale ophoping van materiaal te voorkomen.
- Wat de afstand tussen de nokken betreft, moet een minimale afstand van tweemaal de nominale muur dikte worden gebruikt (zie figuur 3).

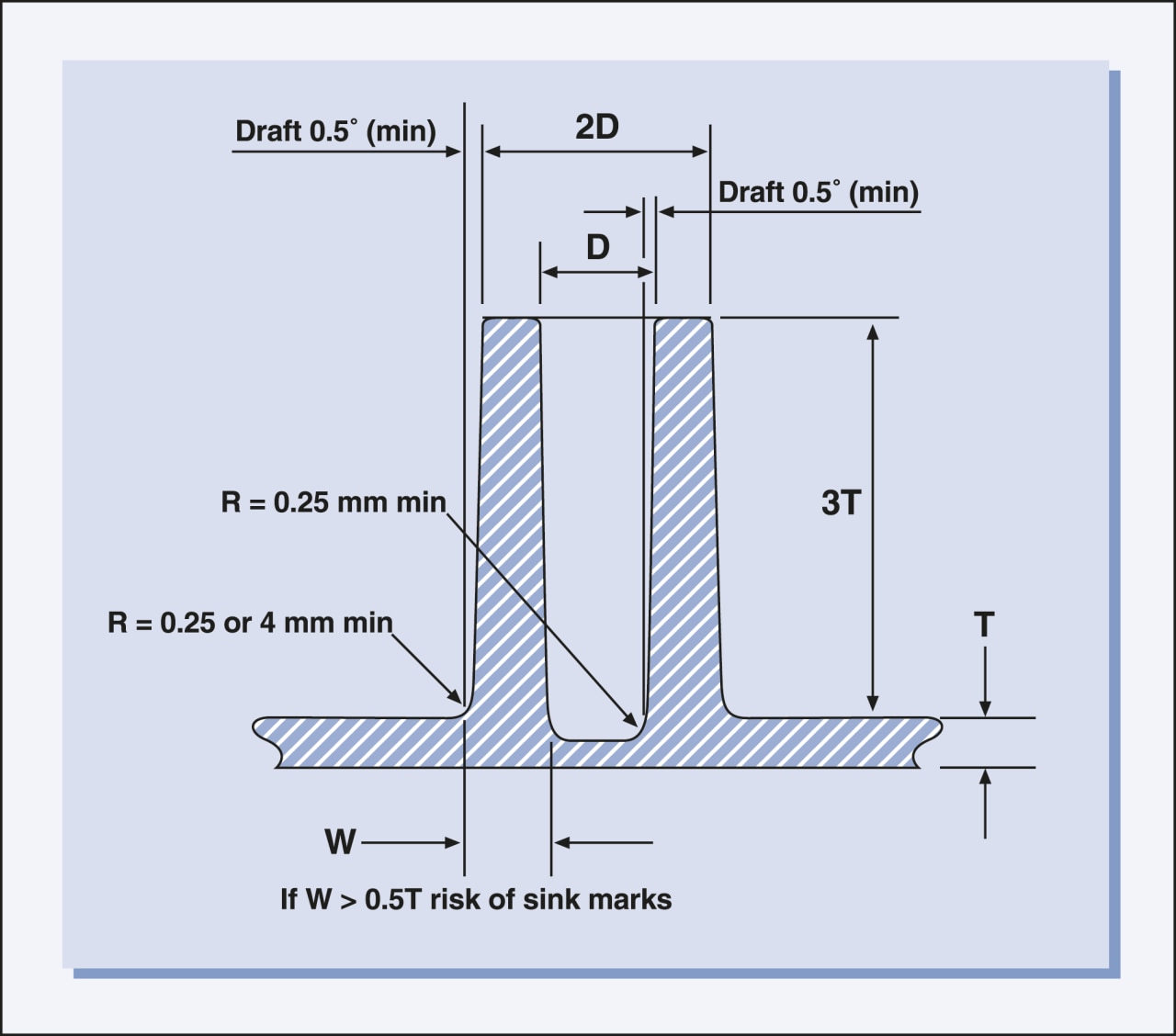

Figuur 1 - Correct ontwerp van de baas.

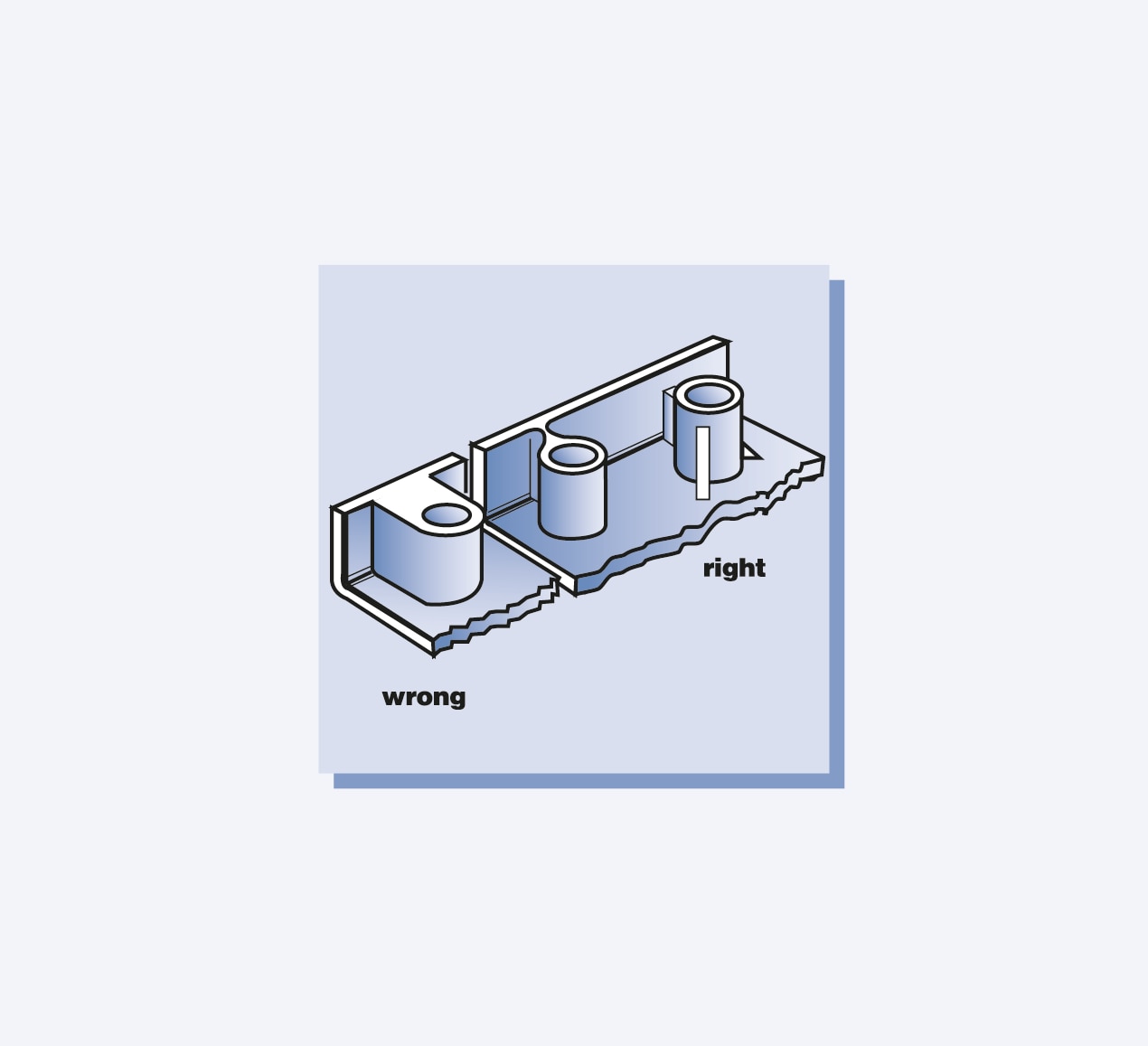

Figuur 2 - Juiste positionering van nokken

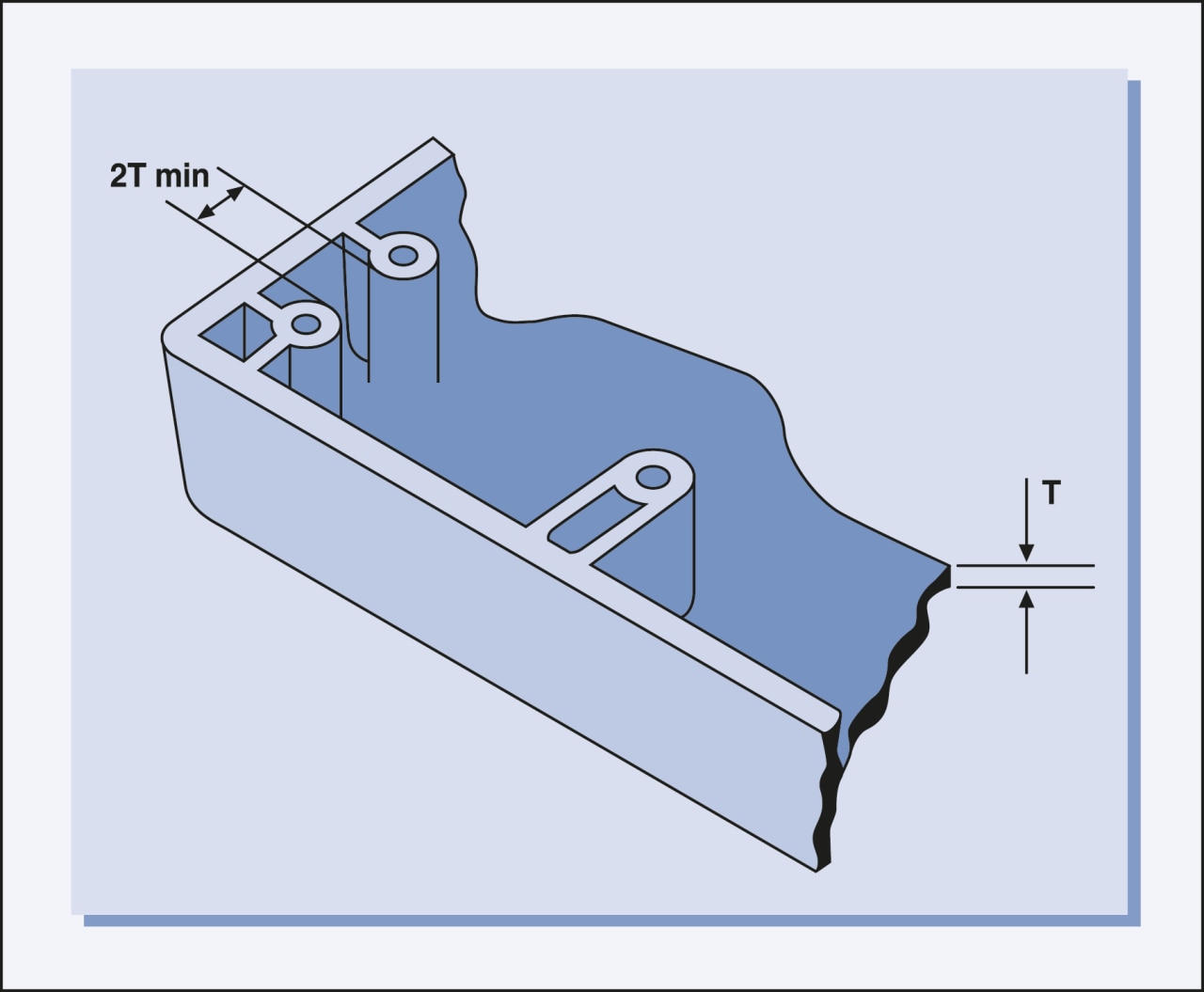

Figuur 3 - Afstand tussen de eindbazen
