Bosse
Eine Nabe ist meist ein zylindrischer Vorsprung an einem Teil, der als Positionierhilfe, Fixierpunkt oder Auflagefläche dienen kann.
Bosse
Funktion
Ein Aufsatz ist ein zylindrischer Vorsprung, der an der Wand eines Teils angebracht ist. Ein Chef kann verschiedene Funktionen haben, wie z. B. die folgenden:
- Positionierungshilfe – Zur Unterstützung der Ausrichtung von Teilen während der Montage; Zum Beispiel passt ein Stift an einem Teil zu einem Loch in das andere Teil.
- Befestigungspunkt – Im oben genannten Beispiel können der Stift und das Loch eine Presspassung haben. Reibung zwischen den beiden hält die Teile fixiert. Eine Nabe kann auch ein rohrförmiger Vorsprung sein, der selbstschneidende Schrauben aufnehmen kann, um andere Teile zu befestigen.
- Lagerfläche – Ein zylindrischer Vorsprung kann als Lager für ein anderes Teil dienen; Zum Beispiel einen Hebel oder ein Zahnrad, um sich über zu drehen.
Bemaßung des Aufsatzes
Die Ausführung und die Abmessungen eines Bosses hängen von seiner Funktion ab. Er sollte auf Nachbar- oder Befestigungsteile passen und ggf. belastbar sein. Aber auch die Herstellbarkeit und Ästhetik sollten berücksichtigt werden: Dicke Schliffe müssen vermieden werden, da diese zu einer erhöhten Spritzguss Zykluszeit, ungleichmäßigen Schwindung, Einfallstellen und eingegossenen Spannungen führen können. Wenn die Nabe zur Aufnahme von selbstschneidenden Schrauben oder Einsätzen verwendet werden soll, muss der Wandabschnitt kontrolliert werden, um eine übermäßige Spannung des Bügels in der Nabe zu vermeiden.
Zu den allgemeinen Empfehlungen in Bezug auf die Nabenabmessungen gehören die folgenden (siehe Abbildung 1):
- Die Wand Dicke eines Bosses sollte weniger als 75 % der allgemeinen Wand Dicke betragen.
- Ein Radius von 25% der allgemeinen Dicke oder 0,4 mm sollte an der Basis des Aufsatzes angewendet werden, um Spannungen zu vermeiden.
- Ein Mindesttiefgang von 0,5 Grad ist auf der Außenfläche des Sockels erforderlich, um das Lösen aus der Form beim Auswerfen zu erleichtern.
- Bei einer röhrenförmigen Nabe kann das Risiko von Einfallstellen reduziert werden, indem der Kernstift so verlängert wird, dass er leicht in die Wand eindringt, auf der die Nabe platziert ist. Darüber hinaus sollte ein Mindestradius von 0,25 mm auf die Kante des Kernstifts angewendet werden, um Material Turbulenzen während der Füllung zu reduzieren und die Spannungen auf ein Minimum zu reduzieren.
- Ein Mindesttiefgang von 0,25 Grad ist an der Innenfläche eines rohrförmigen Aufsatzes für den Auswurf und/oder das ordnungsgemäße Einrasten in ein Befestigungselement erforderlich.
- Selbstschneidende Verbindungselemente für Thermoplaste werden oft mit spezifischen Empfehlungen für das Design von Bossen geliefert. Überprüfen Sie die Website oder die Dokumentation des Lieferanten.
Die Festigkeit eines Bosses muss nicht nur von seiner Wandstärke herrühren, sie kann auch durch das Hinzufügen von Zwickeln (siehe Zwickel) oder durch das Verbinden mit einer Seitenwand durch Hinzufügen einer Rippe erhöht werden. In diesem Fall:
- An Außenwände angrenzende Aufsätze sollten mindestens 3 mm von der Oberfläche entfernt positioniert werden (siehe Abbildung 2), um eine lokale Ansammlung von Material zu vermeiden.
- Für den Abstand zwischen den Aufsätzen sollte ein Mindestabstand von doppelt so viel wie die Nennwand Dicke verwendet werden (siehe Abbildung 3).

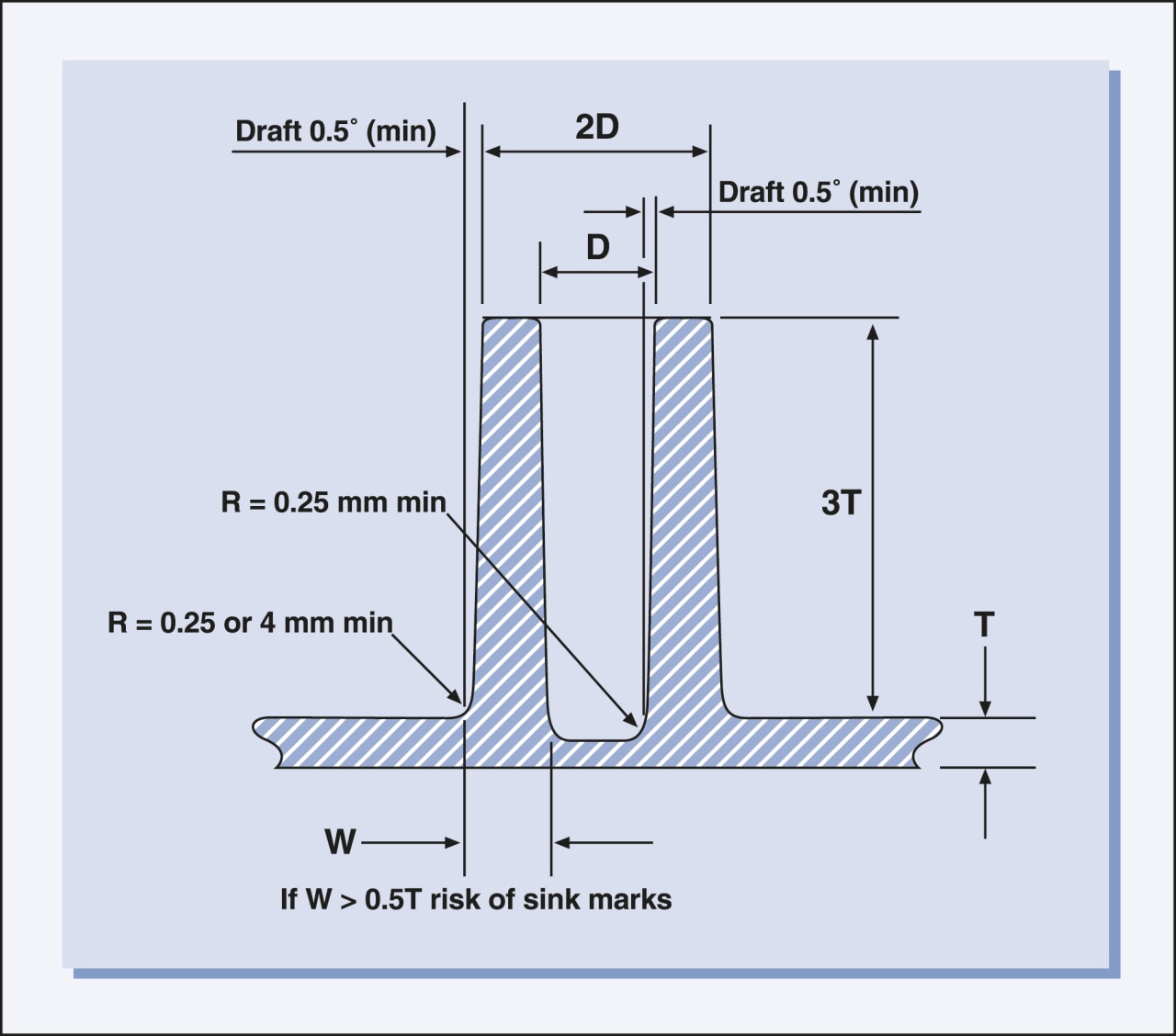

Abbildung 1: Richtiges Boss-Design.

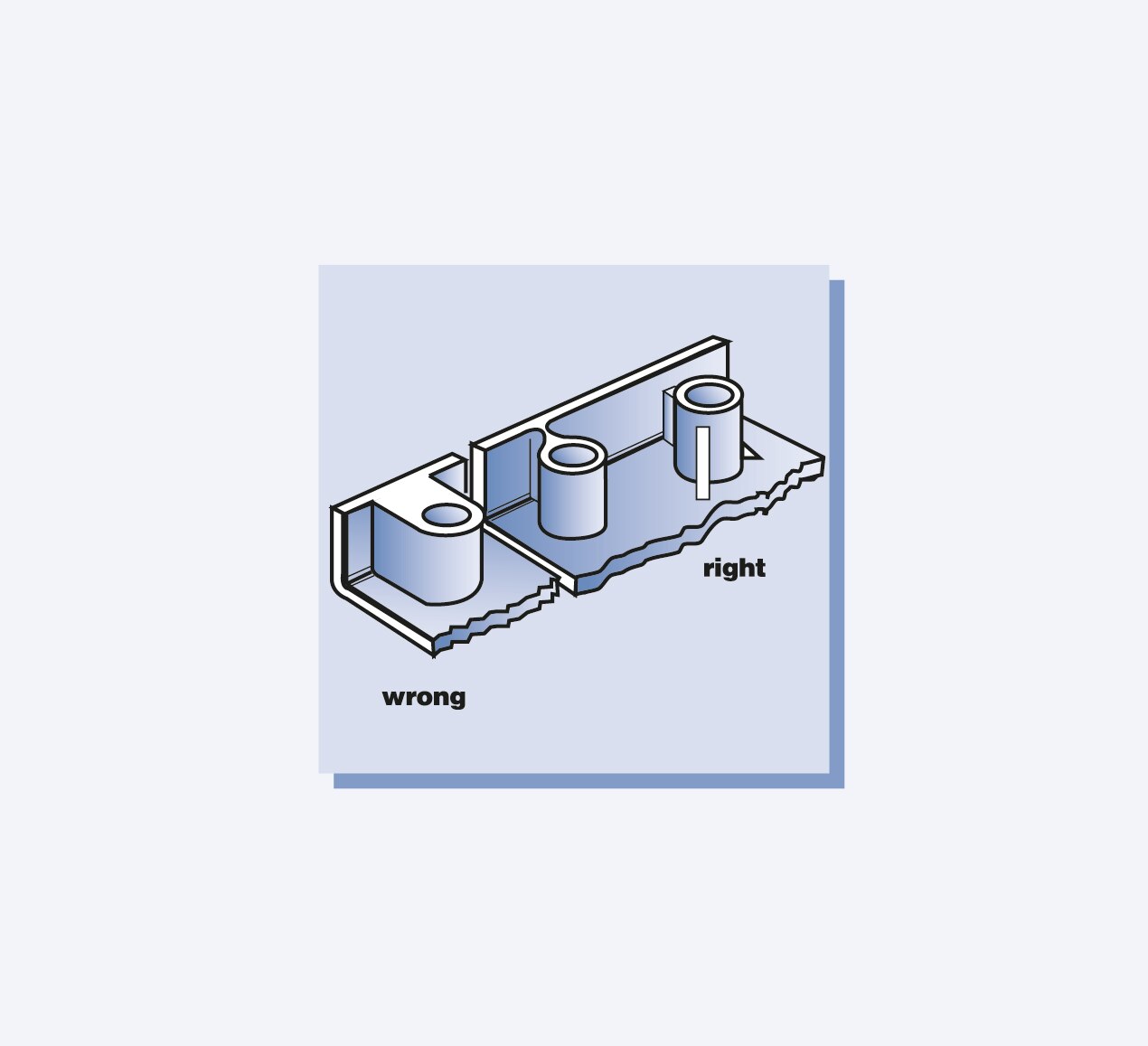

Abbildung 2 - Korrekte Positionierung der Aufsätze

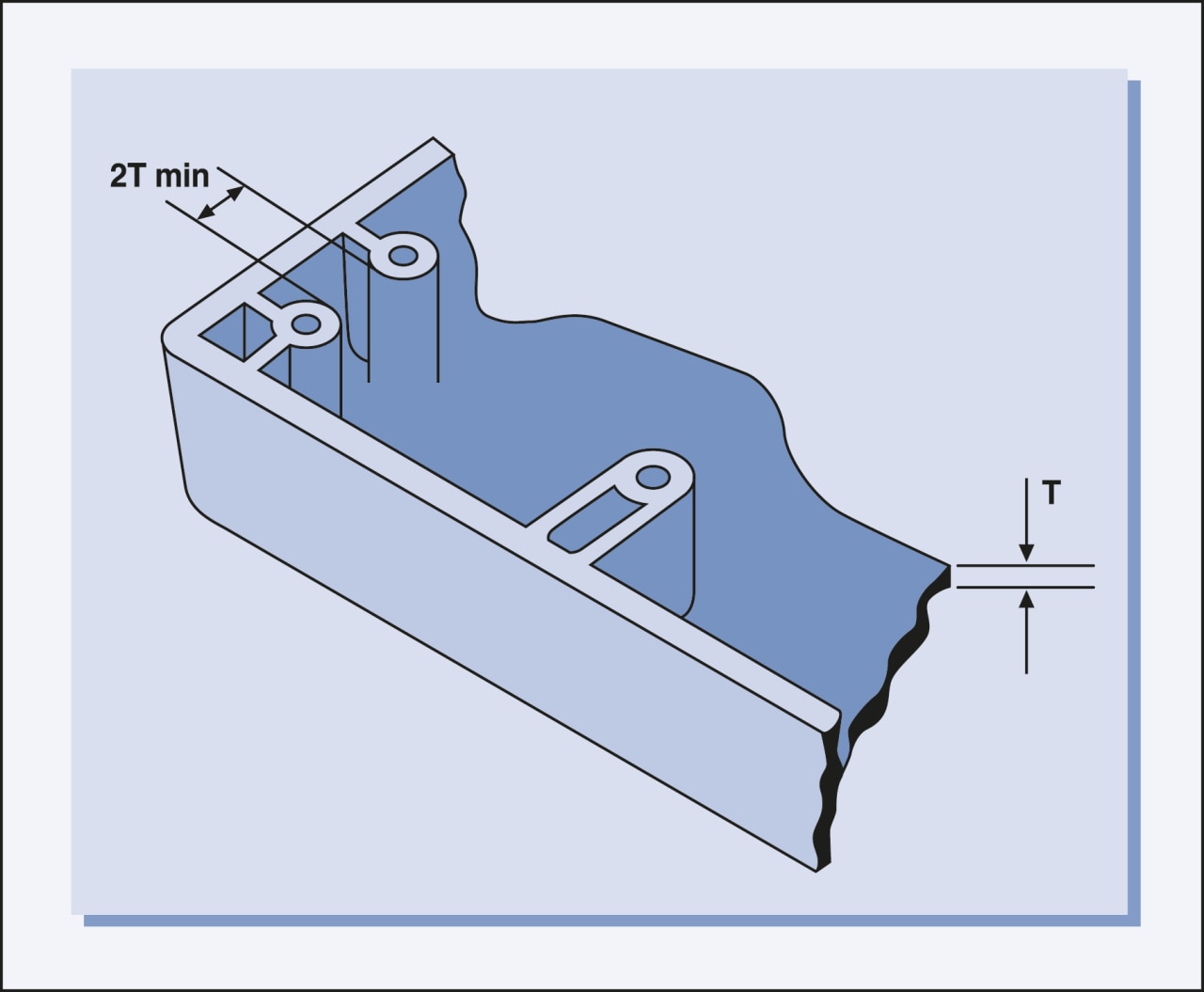

Abbildung 3: Aufsatzabstand
