보스는 대부분 포지셔닝 보조 장치, 고정 지점 또는 베어링 표면 역할을 할 수 있는 부품의 원통형 돌출부입니다.
상사
기능
보스는 부재의 벽에 배치되는 원통형 돌출부입니다. 보스는 다음과 같은 다양한 기능을 가질 수 있습니다.
- 포지셔닝 보조 – 조립 중 부품을 정렬하는 데 도움이 됩니다. 예를 들어, 한 부품의 핀은 다른 부품의 구멍에 맞습니다.
- 고정점 – 위에서 언급한 예에서 핀과 구멍은 압입될 수 있습니다. 둘 사이의 마찰 부품은 고정된 상태로 유지됩니다. 보스는 다른 부품을 고정하기 위해 셀프 태핑 나사를 수용할 수 있는 관형 돌출부일 수도 있습니다.
- 베어링 표면 – 원통형 돌출부는 다른 부품의 베어링 역할을 할 수 있습니다. 예를 들어, 약 회전하는 레버 또는 기어.
보스 치수 기입
보스의 구체화와 치수는 기능에 따라 다릅니다. 인접 또는 고정 부품에 맞아야 하며 해당되는 경우 하중을 견딜 수 있어야 합니다. 그러나 제조 가능성과 미학 문제도 고려해야 합니다: 두꺼운 단면은 사출 성형 사이클 시간 증가, 불균일한 수축, 싱크 마크 및 성형 응력을 유발할 수 있으므로 피해야 합니다. 셀프 태핑 나사 또는 인서트를 수용하기 위해 보스를 사용하는 경우 보스의 과도한 후프 응력 방지를 위해 벽 섹션을 제어해야 합니다.
보스 치수에 대한 일반적인 권장 사항은 다음과 같습니다(그림 1 참조).
- 보스의 벽 두께는 일반 벽 두께의 75% 미만이어야 합니다.
- 응력 집중을 피하기 위해 일반 벽 두께 또는 0.4mm의 반경을 보스 바닥에 적용해야 합니다.
- 취출 시 금형에서 쉽게 분리할 수 있도록 보스의 외부 표면에 최소 0.5도의 드래프트가 필요합니다.
- 관형 보스의 경우 보스가 놓인 벽을 약간 관통하도록 코어 핀을 확장하여 싱크 마크의 위험을 줄일 수 있습니다. 또한 코어 핀의 가장자리에 최소 반경 0.25mm를 적용하여 충전 중 소재 난류를 줄이고 응력을 최소화해야 합니다.
- 배출 및/또는 패스너와의 적절한 결합을 위해 관형 보스의 내부 표면에 최소 0.25도의 드래프트가 필요합니다.
- 열가소성 폴리머 용 셀프 태핑 패스너는 종종 특정 보스 디자인 권장 사항과 함께 제공됩니다. 공급업체 웹 사이트 또는 설명서를 확인하십시오.
보스의 강도 강도는 벽 두께에서 비롯될 뿐만 아니라 거싯(거싯 참조 )을 추가하거나 갈비뼈를 추가하여 측벽에 연결하여 증가시킬 수도 있습니다. 이 경우 다음과 같습니다.
- 외벽에 인접한 보스는 국부적인 소재 축적을 방지하기 위해 표면에서 최소 3mm 떨어진 곳에 위치해야 합니다(그림 2 참조).
- 보스 사이의 간격과 관련하여 공칭 벽 두께 두께의 최소 두 배의 거리를 사용해야 합니다(그림 3 참조).

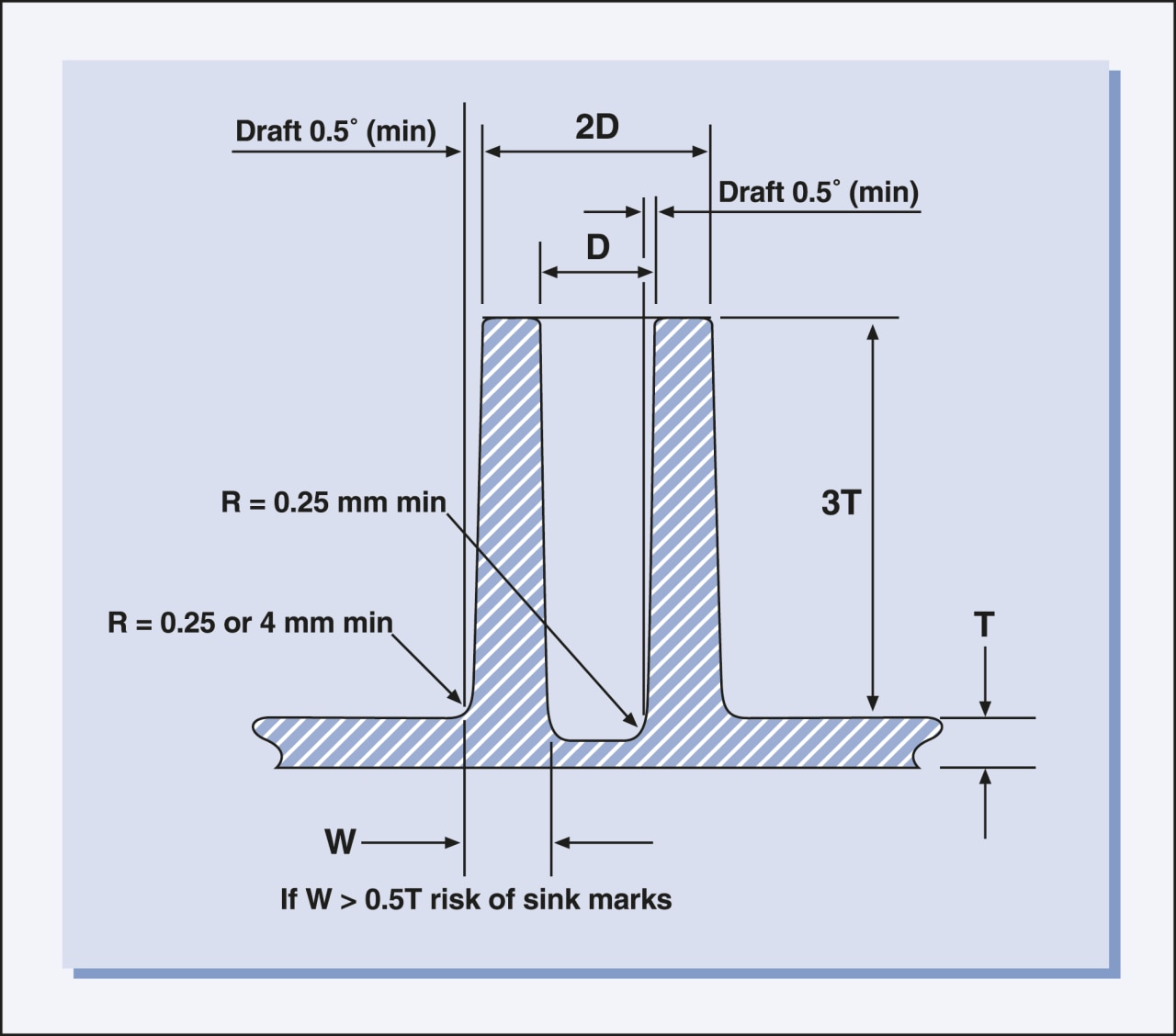

그림 1 - 적절한 보스 디자인

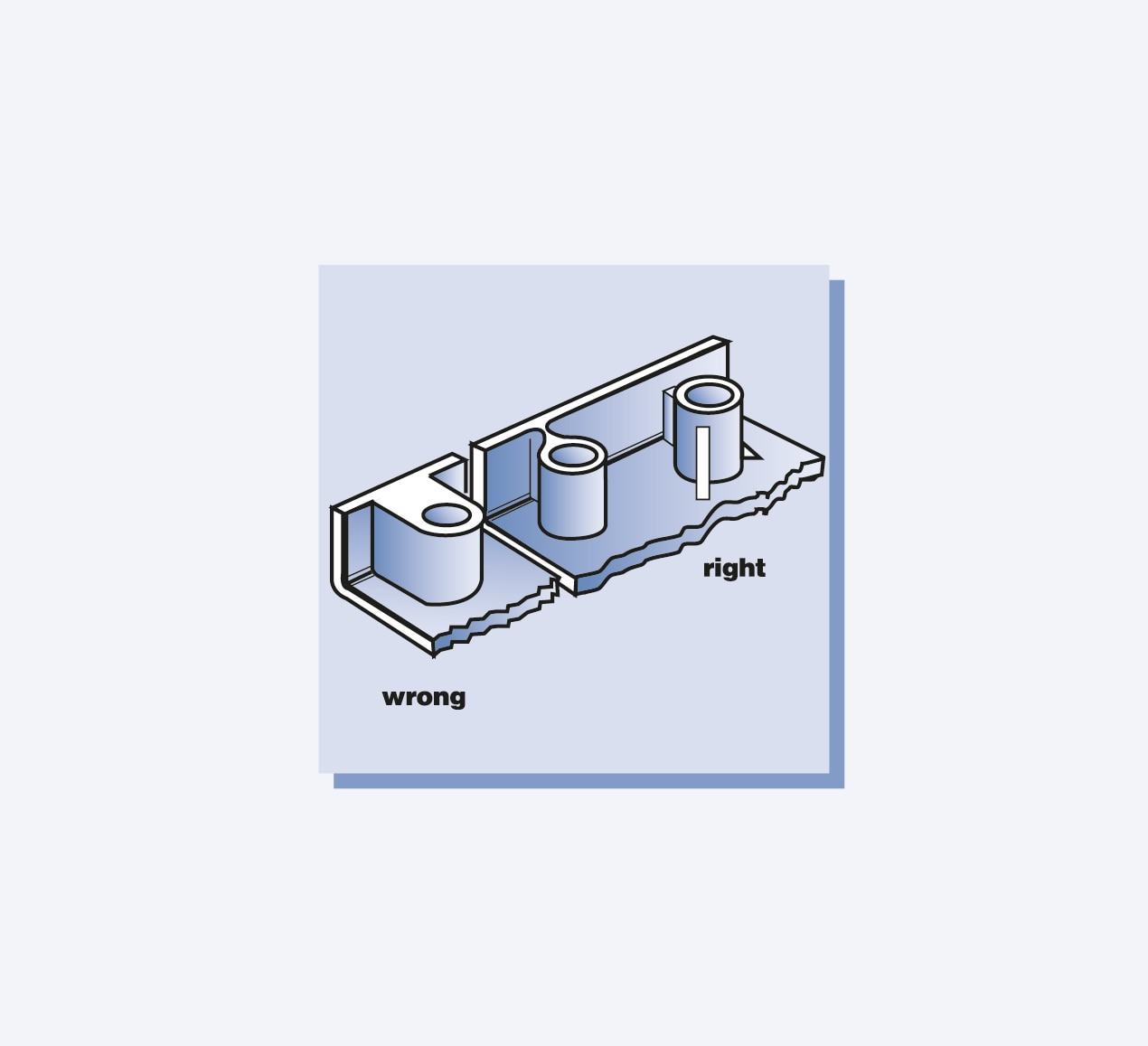

그림 2 - 보스의 올바른 위치 지정

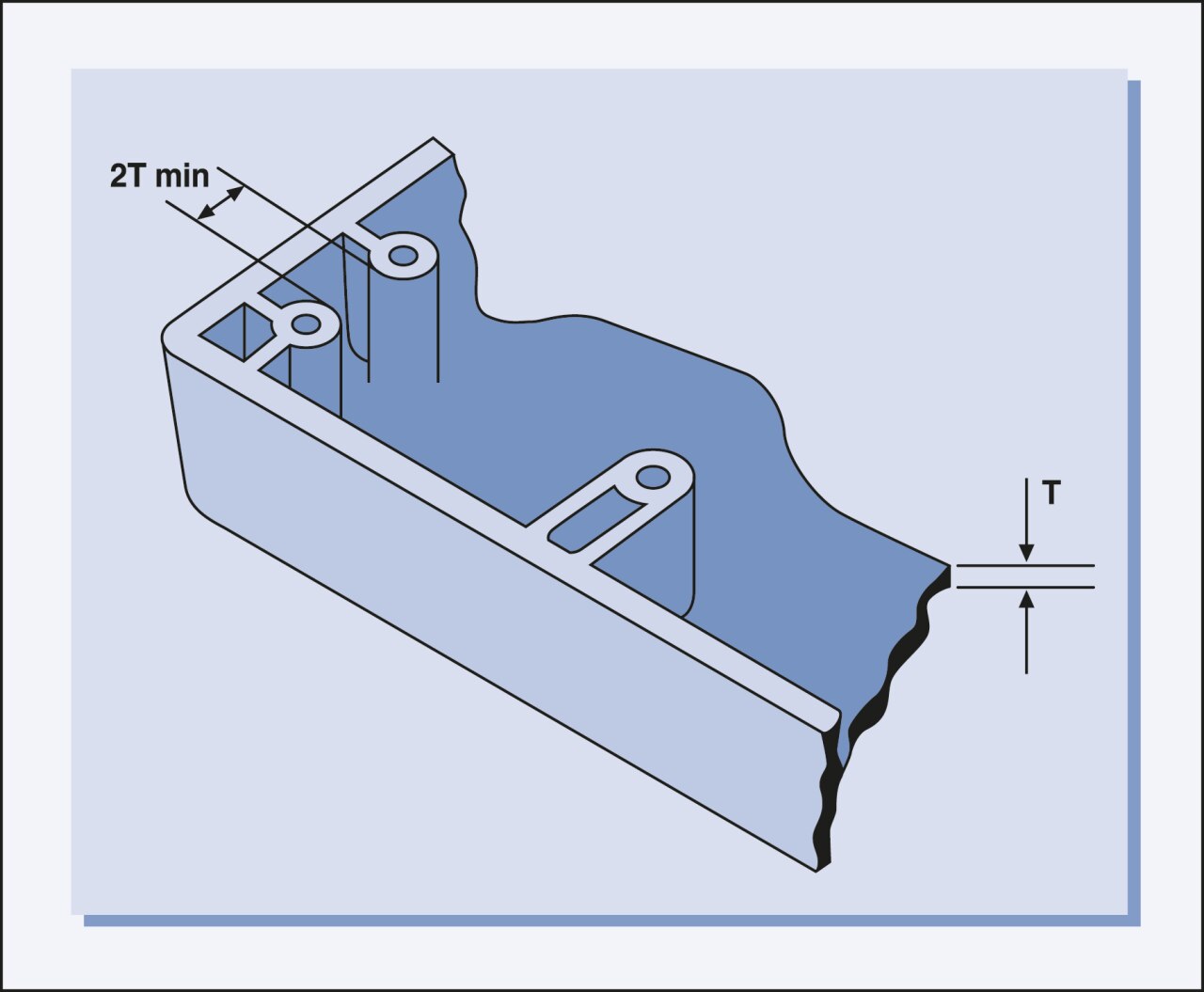

그림 3 - 보스 간격
