部品の穴には、固定点としての機能、他の部品への通過、部品の重量の軽減など、多くの機能があります。

穴の形状

最も便利な穴の形状は円形の穴です。必要なコアピンは、多くの異なるサイズと材料で入手可能な共通部品です。コアピンを使用すると、コアピンをわずかに大きいまたは小さいコアピンに交換しても、ツールを少し変更するだけで済むことが多いため、ある程度の柔軟性も得られます。

もちろん、穴は常に円形である必要はなく、そうである必要もありません。カスタムコアを使用して、異なる形状の穴を開けることができます。

穴の方向

工具製造の観点からは、工具の型抜き方向に平行な中心線を持つ穴を作成するのが最も簡単です。静的コアのシンプルな構造により、頑丈でメンテナンスが少なく、比較的安価です。

軸が型開き方向と平行でない穴は、ほとんどの場合、格納式ピンまたは分割ツールを使用して作成されます。コアピンはドロー研磨し、排出を容易にするためにドラフトを含める必要があります。場合によっては、リトラクタブルコアを回避できます:パーツ設計で壁の極端なテーパーが許容される場合は、型抜き方向に垂直な穴をメインの静的コアによって形成できます。


穴の深さ

穴は、スルーホール(または「スルーホール」)または止まり穴です。貫通穴は、パーツの壁を貫通すべてのます。言い換えれば、両側に開口部があります。ただし、止まり穴には特定の深さがあり、ワークピースの反対側には突き抜けません。

穴すべての通るかどうかは、製造の観点から大きな違いを生みます。その場合、コアは両端でサポートできます。コアが長ければ長いほど、または薄いほど、これはより重要になります。両側で支持されたコアは、射出成形中に曲がったり破損したりする可能性が低くなります。

射出成形中に溶融材料がコアピンの周りを流れると、最初にコアに到達した場所の反対側にウェルドラインが発生します。強度または外観の要件のためにウェルドラインが許可されない場合は、成形後の操作として穴あけを容易にするために、穴を部分的にコアリングすることができます。

穴の寸法記入

上記のように、コアピンの長さ、したがって穴の深さは、射出段階で溶融物によってコアピンに課せられる変形に耐えるコアピンの能力によって制限されます。貫通穴は、コアを金型キャビティの両側で支えることができるため、止まり穴よりも長くすることができます。次に、穴の寸法記入に関する一般的なガイドラインを示します。

  • 止まり穴の深さは、穴の直径の 3 倍を超えてはなりません (図 1 を参照)。
  • 直径が 5 mm 未満の小さな穴の場合、深さと穴の直径の比率は 2 です。
  • 止まり穴の場合、反対側の表面の欠陥を排除するために、底の厚さは穴の直径の20%より大きくする必要があります。壁の厚さが均一であればあるほど、良好です (図 2 を参照)。
  • 貫通穴の場合、所定のコアサイズの長さは止まり穴の長さの2倍にすることができます(図3を参照)。
  • さらに長いコアが必要な場合は、変形を制限するために、充填中にコアにバランスの取れた圧力分布を確保するために、慎重な工具設計が必要です。
  • 2つの穴または1つの穴と部品のエッジの間の距離は、部品の厚さの少なくとも2倍または穴の直径の2倍のいずれか大きい方である必要があります(図4を参照)。

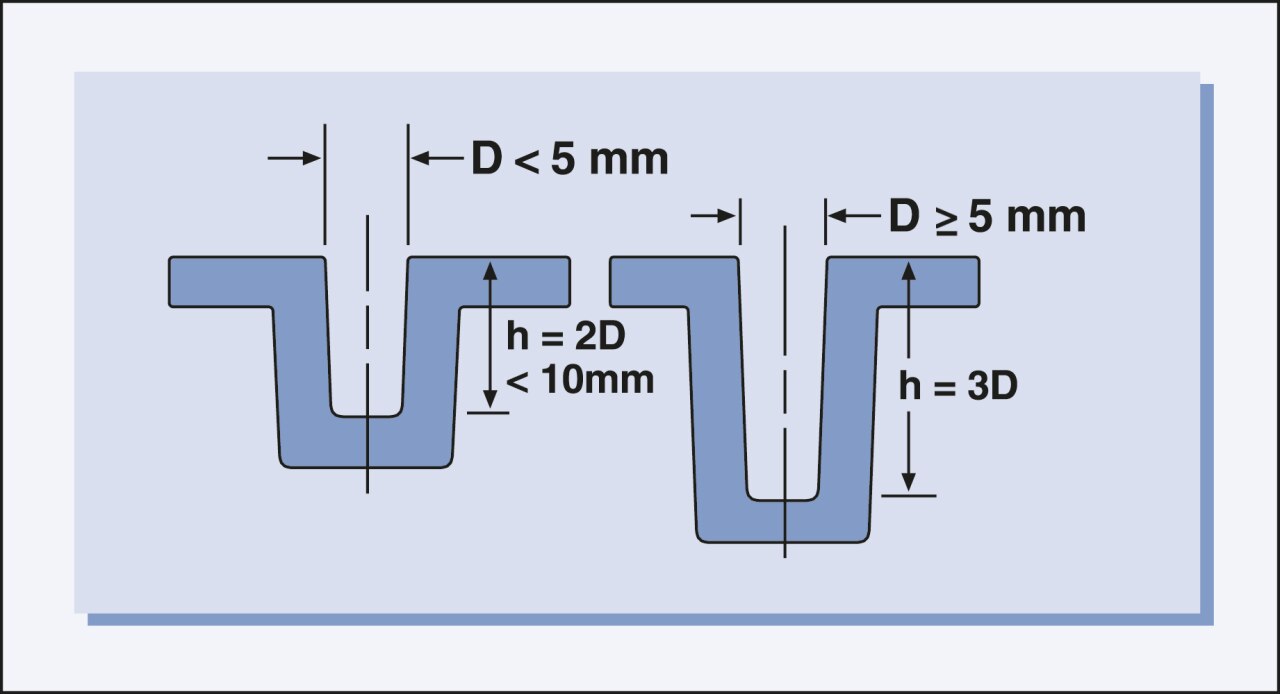

図1 - ブラインドコア

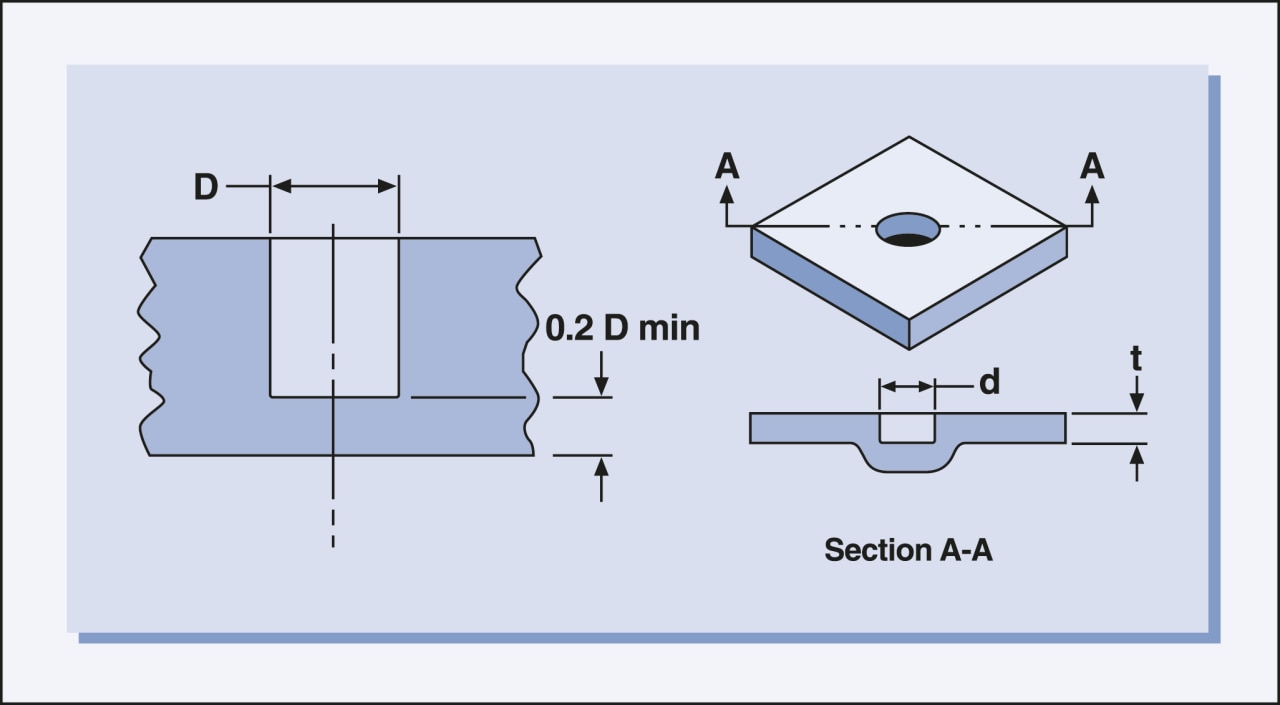

図2 - 止まり穴設計の推奨事項

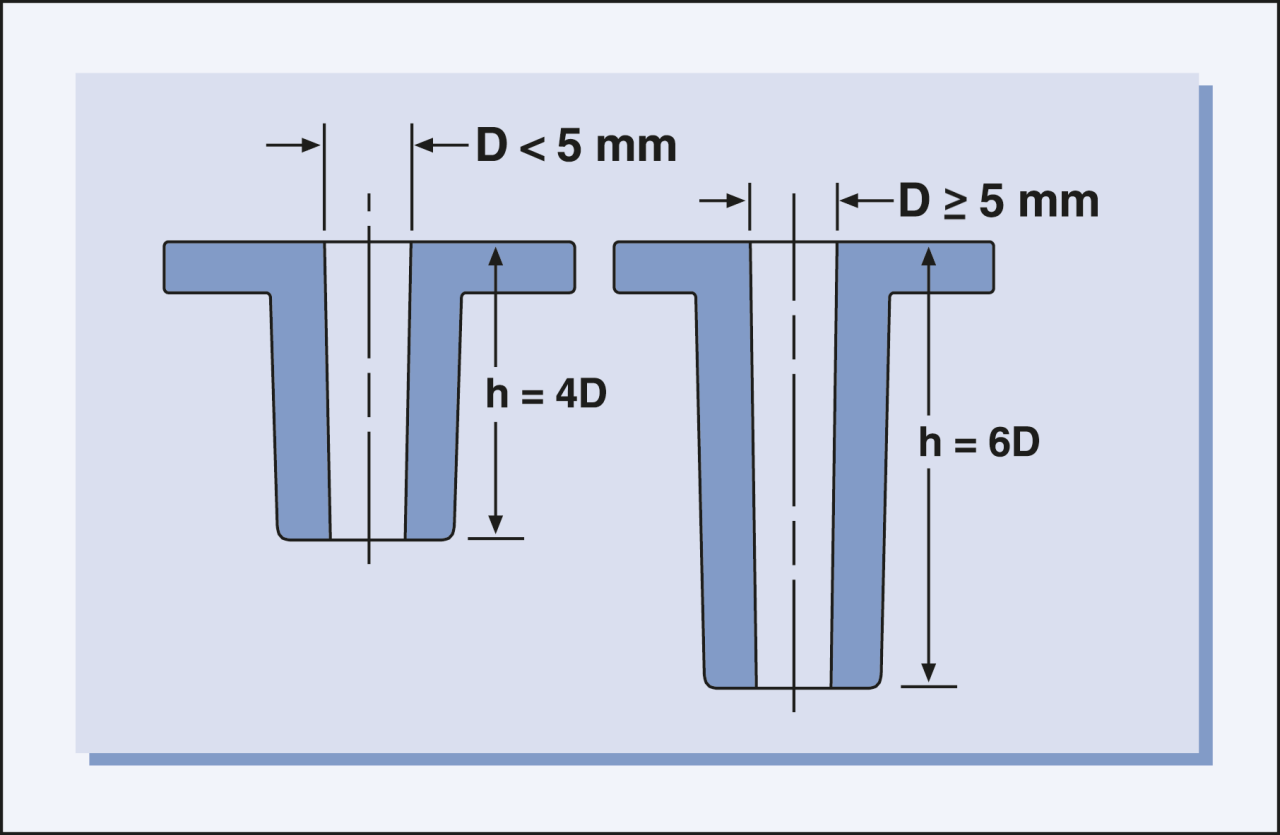

図3 - スルーコア

図4 - 最小穴間隔寸法
