Entkernen
Bei der Konstruktion von Spritzgussteilen aus Kunststoff sollten dicke Abschnitte vermieden werden. Kernbohren, lokales Eliminieren von Material in diesen Abschnitten, ist eine Möglichkeit, eine gleichmäßige Dicke der Wand zu erreichen.
Entkernen
Funktion
Kernbohren bezieht sich auf die Beseitigung von Kunststoff Material in dicken Querschnitten, die sonst Probleme wie lange Kühlung Zeiten, ungleichmäßige Schwindung und eingegossene Spannungen verursachen würden. Um dies zu verhindern, wird der Form Stahl zugesetzt, der in einer Tasche oder Öffnung im Teil Ergebnisse (siehe Abbildung 1).
Aus Sicht der Werkzeugherstellung und der Kosten sollten die Kerne idealerweise parallel zur Ziehlinie platziert werden. Kerne in sonstiges Richtungen erfordern die Verwendung einer Form von Seitenwirkung (nockenbetätigt oder hydraulisch), um betätigt zu werden, wodurch die Werkzeugkosten steigen (siehe Abbildung 2). Manchmal kann dies vermieden werden – durch geschicktes Design kann die gleiche Funktionalität zu geringeren Kosten erreicht werden.

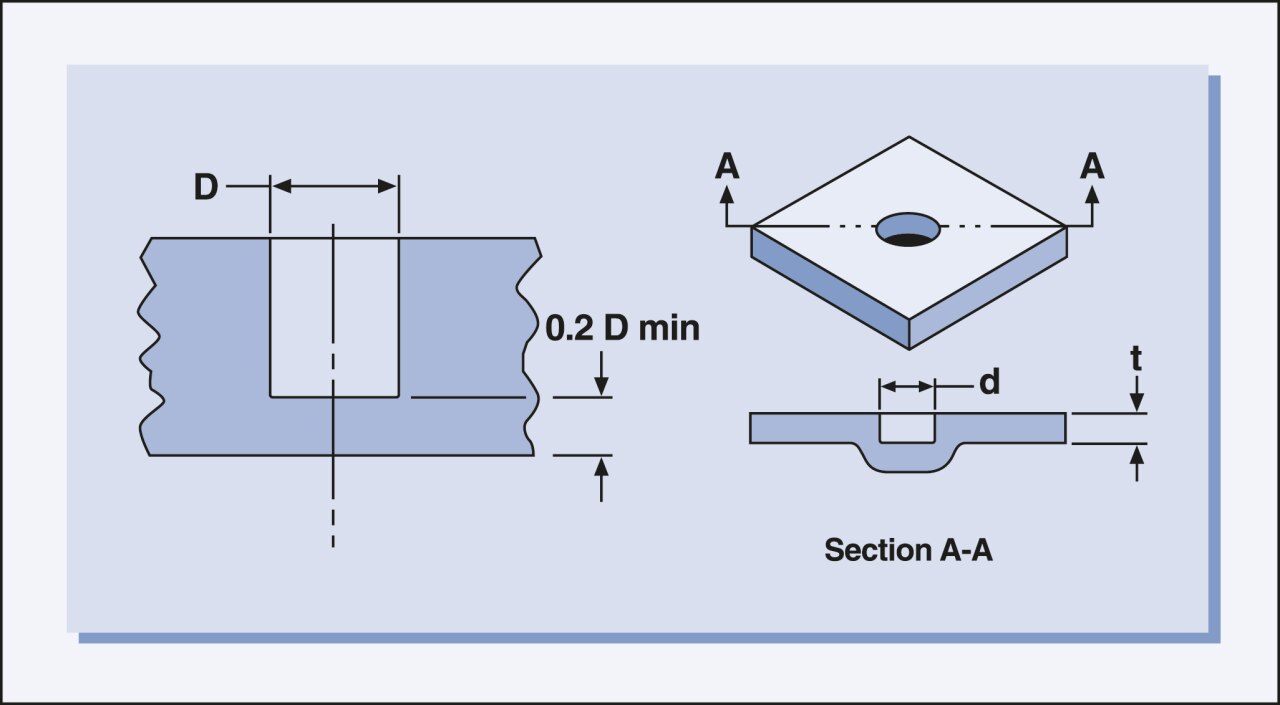

Abbildung 1: Design des Kernbohrens
Abbildung 2 - Bau B könnte bis zu 60 % weniger kosten als Bau A
