Deze tool voorspelt de creep gedrag van onze cijfers voor een bepaald temperatuur. We richten ons hier op de primaire en secundaire fasen van creep. Verder ligt de focus op spanning niveaus die zich in het lineaire spanning-rek regime bevinden.
Lees hier onze blogpost met meer informatie over ons deze tool.
- Introductie
- Metingen
- Model
- F.A.Q.
Vanwege de visco-elastische aard van polymere materialen vertonen ze creep. Dit betekent dat als de materiaal onder constante spanning wordt belast, er een voortdurende toename van de rek wordt waargenomen.
De mate van creep vervorming hangt af van de polymeer samenstelling, temperatuur spanning. Voor ingenieurs die toepassingen ontwerpen die gedurende lange tijd belastingen moeten dragen, zijn deze gegevens cruciaal om het ontwerp van het onderdeel te kunnen optimaliseren. Vanwege de lange meettijd en het aantal variabelen (temperatuur, spanning, etc) is het niet mogelijk om voor elke mogelijke instelling van deze variabelen metingen uit te voeren. Daarom hebben we een hybride methode bedacht die meetgegevens combineert met op fysica gebaseerde modellering en machine learning.
Input van de gebruiker
- Temperatuur waarop de belasting wordt uitgeoefend
- Omvang van de uitgeoefende belasting
Uitvoer van gereedschap
- Grafiek van de voorspelde rek als functie van de tijd
- Grafiek van de voorspelde creep modulus als functie van de tijd

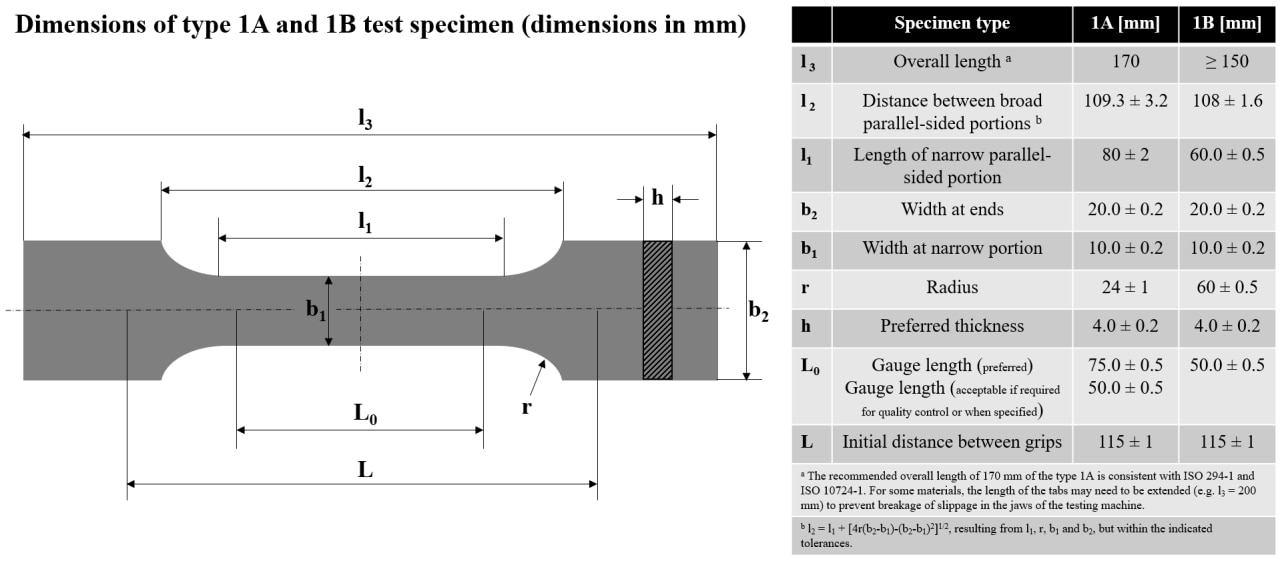

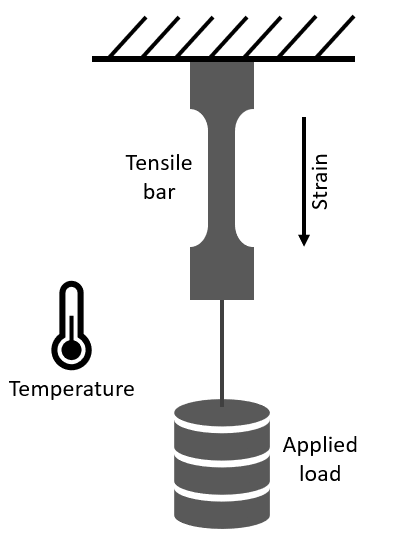

Creep rek testen wordt uitgevoerd door een constante belasting toe te passen op een spuitgegoten testmonster (een IS0 527 1A trek- bar) en de resulterende rek in de loop van de tijd te meten. Metingen worden uitgevoerd volgens de ISO899-1 norm. Voor veel toepassingen wordt creep rek gemeten gedurende 1000 uur, op verschillende spanning niveaus en bij verschillende temperaturen.

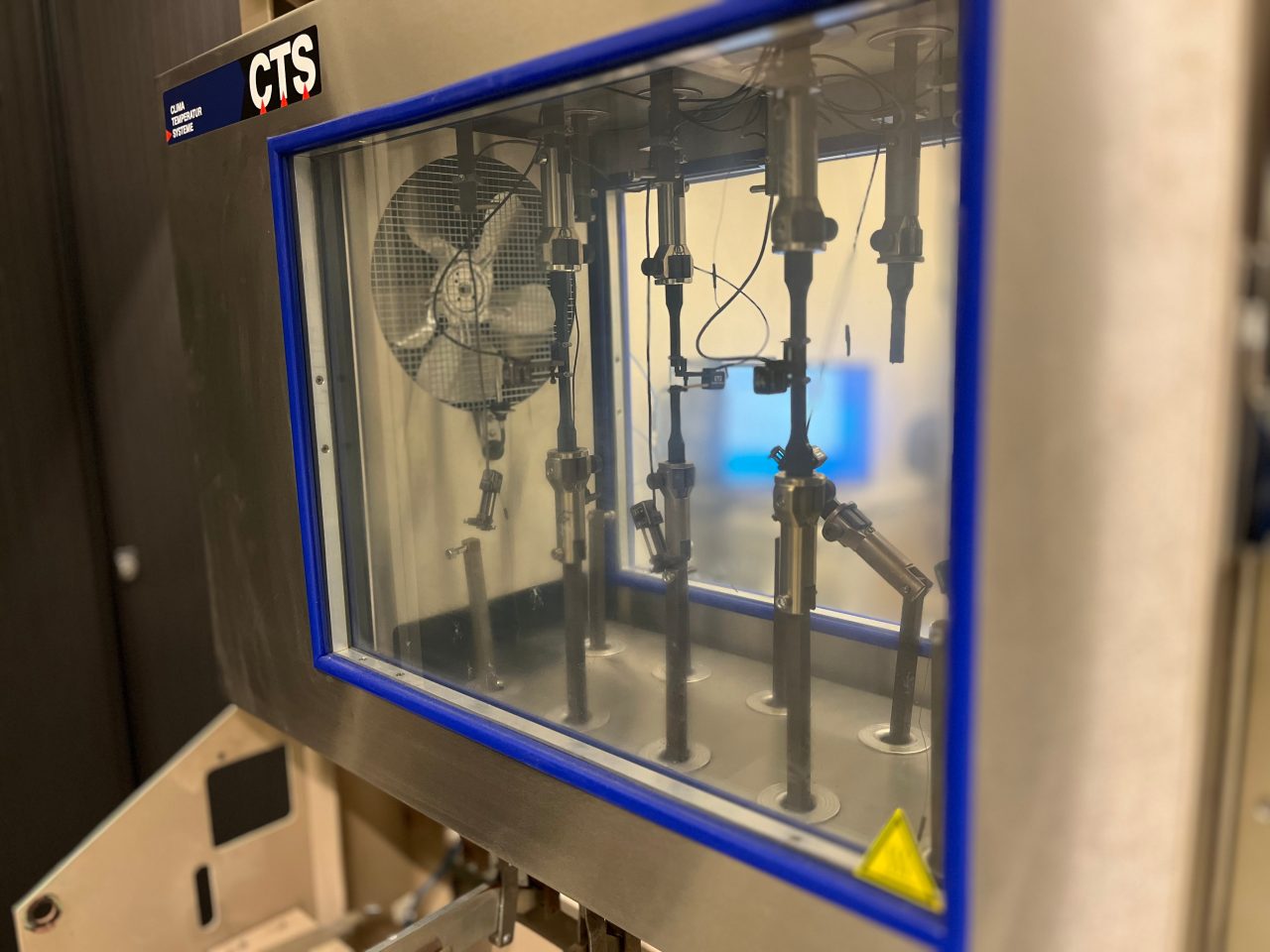

De afbeelding hiernaast toont een van de creep labopstellingen.
- Resultaten kunnen in verschillende vormen worden gepresenteerd: creep rek versus tijd, creep modulus versus tijd en isochrone spanning-rek curves.
- Voor kwaliteiten die vulstoffen bevatten, zoals glasvezels, is bekend dat de vezels een voorkeur hebben om zich langs de lengteas van de trek- staaf te oriënteren, wat een groot effect heeft op de stijfheid en sterkte waarden van de spanning-rek respons
- Geconditioneerde monsters werden geconditioneerd volgens de ISO 1110-norm ('versnelde conditionering') onder N2-atmosfeer en vervolgens in evenwicht gebracht bij 50% relatieve vochtigheid voordat ze werden getest. Voor de monsters die op 80% relatieve vochtigheid zijn geconditioneerd, wordt een vergelijkbare aanpak toegepast.
In onze aanpak maken we gebruik van niet-lineaire visco-elastische modellen. We hebben een uniek raamwerk gebouwd waarin op fysica gebaseerde modellen worden gecombineerd met korte- en enkele langetermijnmetingen van creep, spanning-rek gegevens met verschillende rek snelheden, en met machine learning om de creep rek op lange termijn te voorspellen over een breed scala aan spanning en temperatuur niveaus.
Nauwkeurigheid
De gemiddelde standaarddeviatie van het model is minder dan +/- 5% voor hoge temperaturen, maar kan minder nauwkeurig zijn (+/- 10-20%) in het lage temperatuurbereik en voor hoge glasvezelbelastingen. Deze 'engineering accuracy' wordt in de grafiek voor elke lijn aangegeven door middel van een semi-transparant betrouwbaarheidsgebied.
Gebruik het Hotjar-feedbackformulier rechtsonder op de pagina Creep tool om uw opmerkingen, vragen en feedback in te dienen. De meest gestelde vragen worden in deze sectie beantwoord.
Waarom kan ik alles Envalior cijfers niet selecteren ?
We zijn bezig deze tool uit te breiden naar meer kwaliteiten, maar dit hangt af van de beschikbaarheid van experimentele gegevens en van de vraag naar die specifieke kwaliteit. Laat ons weten naar welke cijfers je op zoek bent door het feedbackformulier rechtsonder op de pagina in te vullen!
Waarom mag ik de gegevens uit de grafiek niet exporteren?
Iedereen kan de downloadfunctionaliteit gebruiken zodra hij is ingelogd; Registreer je eenvoudig (gratis) en begin direct met downloaden.
