Laslijnen komen voor in bijna alles spuitgietonderdelen en kunnen mogelijk zwakke plekken vormen. In veel gevallen kan dit risico echter worden beperkt door een goed a priori onderdeelontwerp of matrijsontwerp.
Simulatie van het vullen van matrijzen
Door de poort te verplaatsen en, indien mogelijk, door de wanddiktes te veranderen, kan het pad van de polymeer smelten in de spouw en daarmee de positie van de laslijn worden beïnvloed. Aangezien dit gepaard gaat met veranderingen in de matrijs, moet de effectiviteit van de maatregel worden gecontroleerd door eerst een matrijsvulsimulatie uit te voeren.

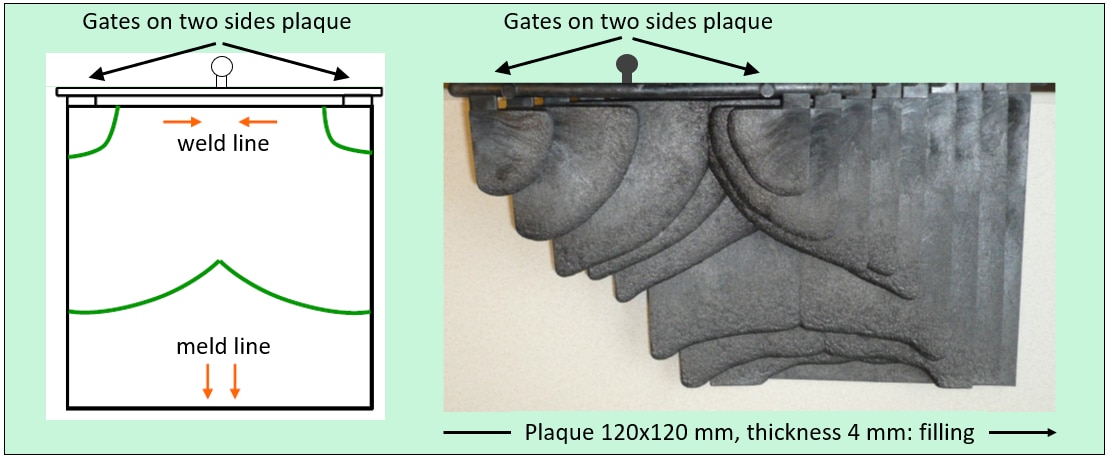

Het schema aan de rechterkant toont een schematisch en experimenteel resultaat van het spuitgieten van een plaquette met de bedoeling om zowel een laslijn als een meldlijn te creëren.

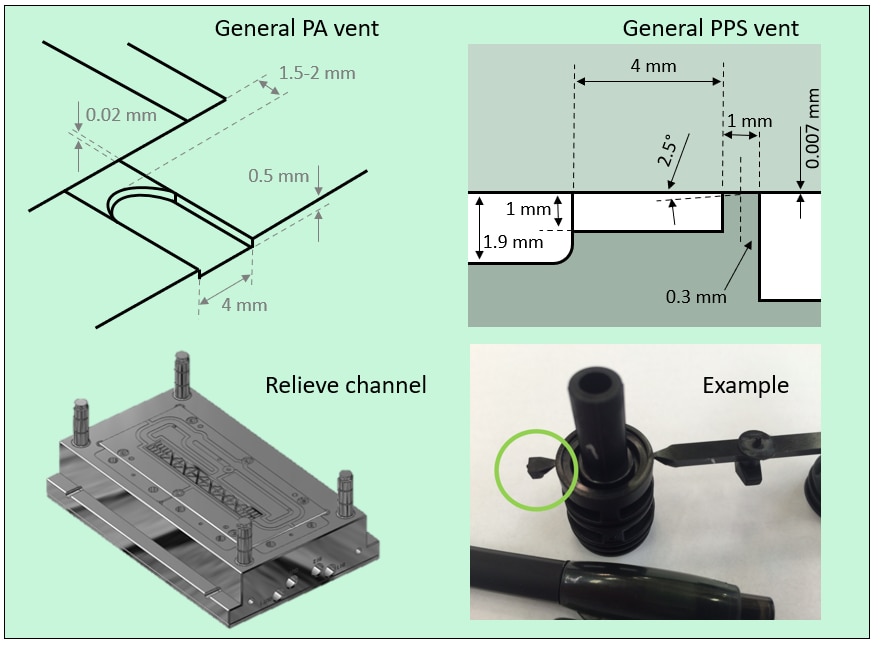

Locatie ontluchten
Valideer de ontluchtingslocatie om luchtinsluiting op de locatie van de laslijn te voorkomen.
- Voeg indien nodig de ontluchtingslocatie toe/wijzig deze.
- Verbeter de ventilatie in de aangetaste delen van de mal om het vullen te bevorderen.
- Zorg ervoor dat de ontluchtingsafmetingen voldoende zijn voor het gebruikte onderdeel en plastic.
Aantal poorten
Maak een bewuste keuze tussen single-point of multi-point gating. Verplaats eventueel de poort om de doorstromingsomstandigheden te verbeteren. Een bijkomend aspect waarmee rekening moet worden gehouden, is het controleren van de timing van de poorten.
Met één poort is het gereedschapsontwerp het eenvoudigst, maar de bedieningsvrijheid is zeer beperkt. Het hebben van meerdere poorten verandert niet alleen de smeltstroom, maar maakt ook variatie in de timing mogelijk.

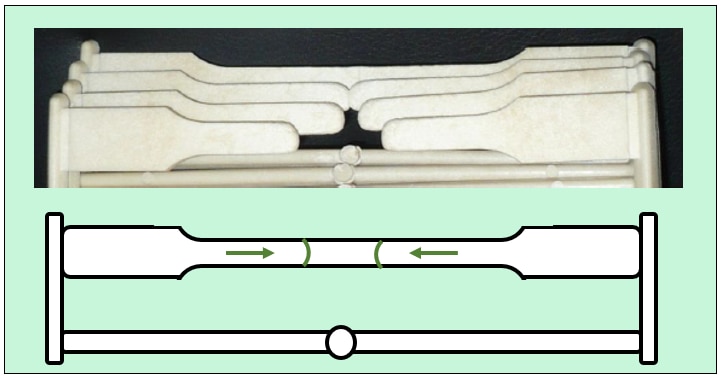

De afbeelding en het schema hiernaast laten een voorbeeld zien van hoe de trek- staven met laslijn zijn gespoten. Deze trek- staven worden gebruikt om de laslijn sterkte te schatten, die in deze tool wordt verstrekt.

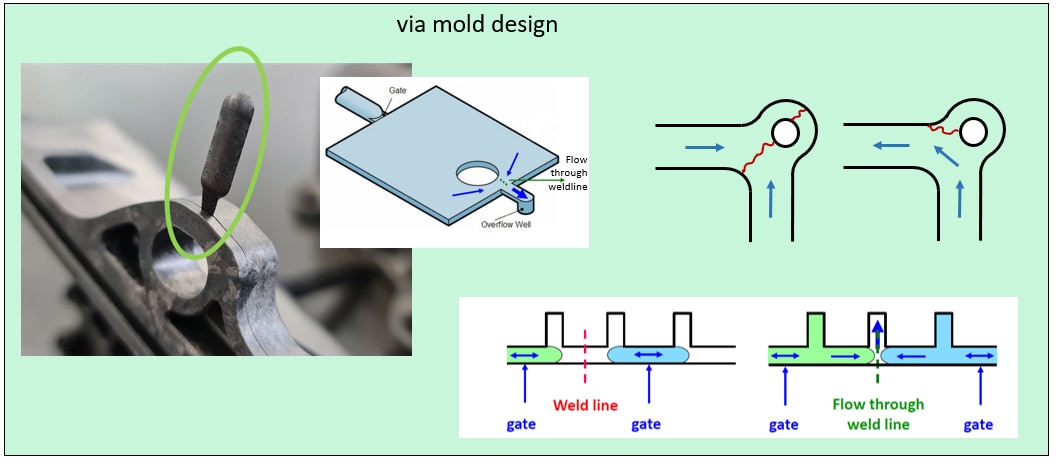

Doorstroming
Creëer doorstroming op de locatie van de laslijn. Dit kan op verschillende manieren:
- Via een overloop (zie afbeelding): Een 'meld-line' is sterker in vergelijking met een frontale laslijn.
- Via onderdeelontwerp: Bedenk over ons (of simuleer) de matrijsstroom van tevoren. Asymmetrie kan helpen om kritieke locaties uit de buurt van de laslijn te plaatsen.
- Via materiaalkeuze: Meercomponentengieten (eventueel met terugstroom) of zuigeraangedreven SCORIM (Afknippen Controlled Orientation in Injection Molding) apparatuur kan een geforceerde doorstroming creëren.
