Cyclische belasting kan leiden tot materiaal storing. Deze tool voorspelt de vermoeidheid curve van onze cijfers voor een bepaalde temperatuur en vochtigheid. Bereken eenvoudig na hoeveel cycli uw onderdeel het zal begeven, of hoeveel spanning het kan doorstaan!

Lees hier onze blogpost met meer informatie over ons deze tool .

Vermoeidheid is het falen van de materiaal (trek- bar) als gevolg van cyclische belasting. Er kunnen verschillende cyclische belastingen worden toegepast, gekenmerkt door de verhouding 'R' tussen de minimale en de maximale amplitude.

Invoer van de gebruiker:

  • Selectie van cijfers
  • Temperatuur van toepassing
  • Relatieve vochtigheid van toepassing

Gereedschapsuitvoer:

  • Voorspelling van de vermoeidheid curve bij de geselecteerde toestand

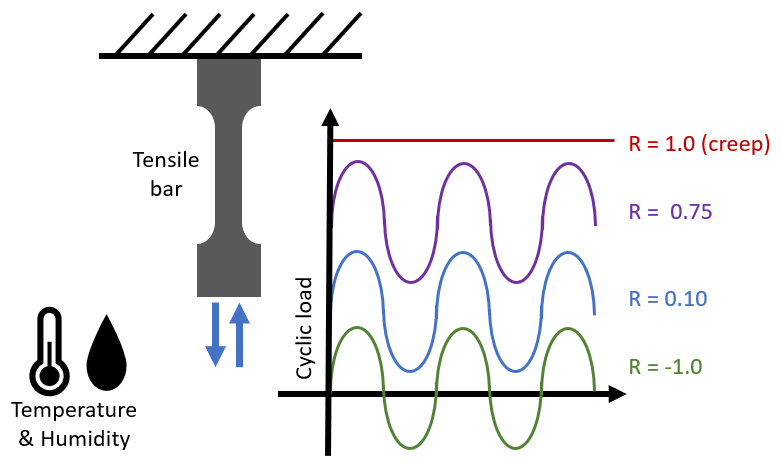

Schematische Vermoeidheid
  • De meeste metingen werden uitgevoerd volgens de ISO 527 1A-norm voor samples (zie afbeelding) met een nominale samplebreedte van 10,0 mm (0,4 inch) en een dikte van 4,0 mm (0,16 inch), geproduceerd door spuitgieten. In sommige gevallen werden ASTM D638 Type 1-monsters met een nominale breedte van 13,0 mm (0,5 inch) en een dikte van 3,2 mm (0,13 inch) gebruikt, die een identieke vermoeidheid respons geven.
  • Voor kwaliteiten die vulstoffen bevatten, zoals glasvezels, is bekend dat de vezels een voorkeur hebben om zich langs de lengteas van de trek- staaf te oriënteren, wat een groot effect heeft op de spanning waarden van de vermoeidheid respons.
  • Metingen werden uitgevoerd bij een gespecificeerd temperatuur en niveau van relatieve vochtigheid op as-molded monsters. Geconditioneerde monsters werden geconditioneerd volgens de ISO 1110-norm ('versnelde conditionering') onder N2-atmosfeer en vervolgens in evenwicht gebracht bij 50% relatieve vochtigheid voordat ze werden getest.
  • Beladingstoestanden: sinusvormige belasting met belastingsamplitude (R-waarde) van 0,1 en frequenties in een bereik van 1-10Hz.

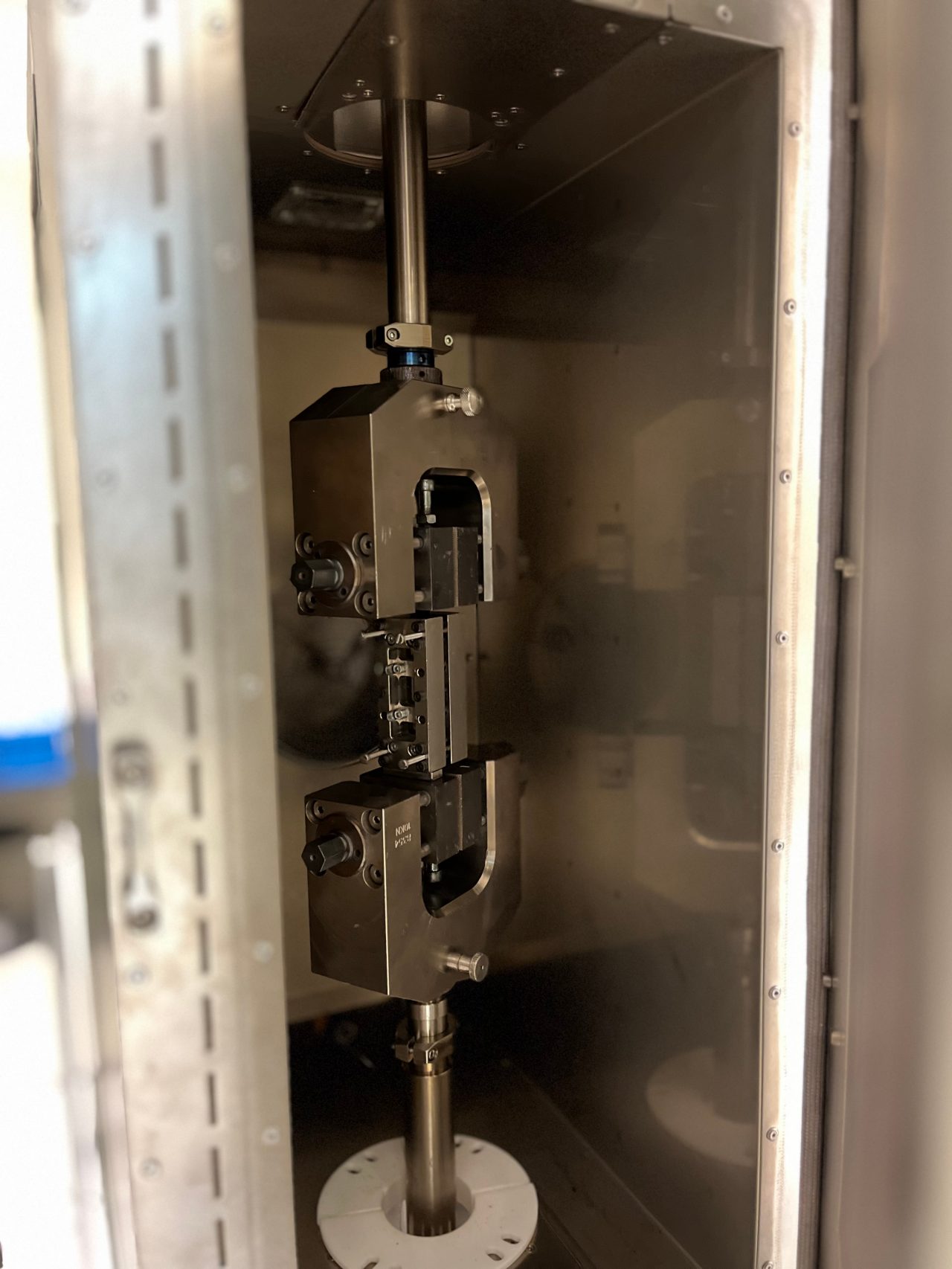

Vermoeidheid instellen

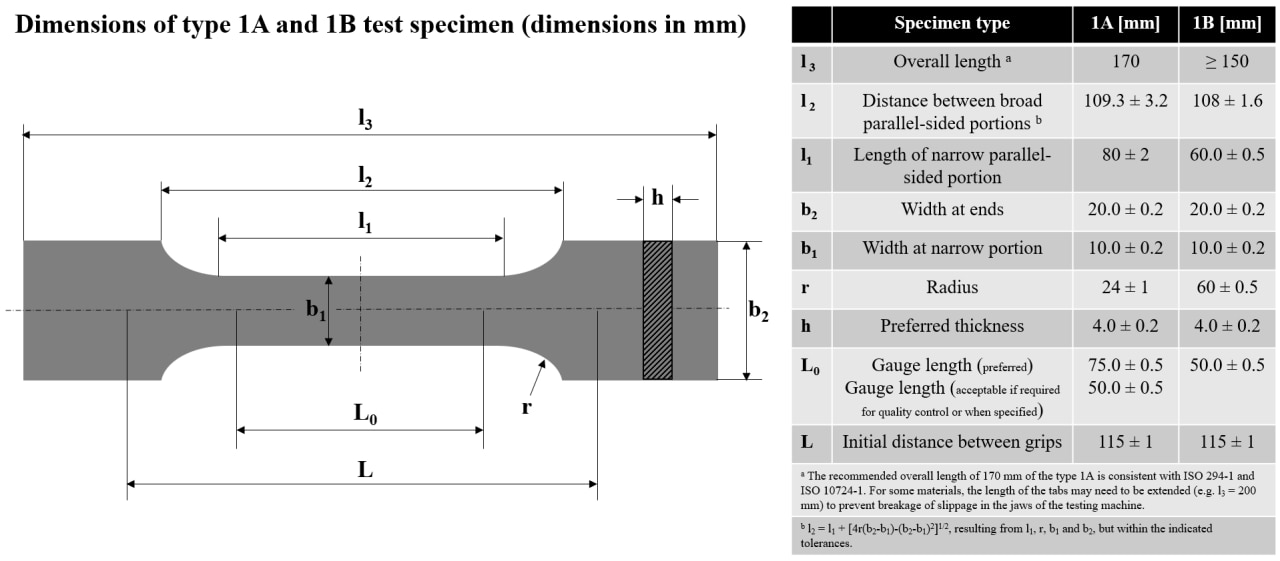

Afmetingen trek- bar volgens de ISO 527 1A norm

Modellering

  • Fenomenologisch vermoeidheid model met temperatuur (en vochtigheid) afhankelijke parameters. Het model voorspelt vermoeidheid levensduur (aantal cycli tot falen) onder isotherme omstandigheden (exclusief effecten van viskeuze verhitting).
  • Voor de opname van geconditioneerde monsters wordt een Tg-depressiemodel toegepast op basis van het vochtgehalte van de materiaal (zie Vochtdiffusietool). Meestal worden de monsters droog of na conditionering gemeten bij een relatieve luchtvochtigheid van 50%.

Nauwkeurigheid

  • Gemiddeld ligt de nauwkeurigheid van de levensduurvoorspellingen binnen factor 3. Deze 'engineering accuracy' wordt in de grafiek voor elke lijn aangegeven door middel van een semi-transparant betrouwbaarheidsgebied.
  • Momenteel geven we geen voorspellingen onder 0°C (32°F), boven 200°C (392°F) of boven 50% van de relatieve vochtigheid.
Model

Gebruik het Hotjar-feedbackformulier rechtsonder op de pagina Vermoeidheid tool om uw opmerkingen, vragen en feedback in te dienen. De meest gestelde vragen worden in deze sectie beantwoord.

Waarom kan ik alles Envalior cijfers niet selecteren ?

We zijn bezig deze tool uit te breiden naar meer kwaliteiten, maar dit hangt af van de beschikbaarheid van experimentele gegevens en van de vraag naar die specifieke kwaliteit. Laat ons weten naar welke cijfers je op zoek bent door het feedbackformulier rechtsonder op de pagina in te vullen!

Waarom mag ik de gegevens uit de grafiek niet exporteren?

Iedereen kan de downloadfunctionaliteit gebruiken zodra hij is ingelogd; Registreer je eenvoudig (gratis) en begin direct met downloaden.
