Diëlektrische eigenschappen van onze kunststoffen zeer relevant geworden als het gaat om toepassingen in het hoogfrequente domein, zoals 5G-communicatie. Deze tool biedt u inzichten in zowel de dielectrische constante als de dissipatiefactor als functie van temperatuur en frequentie.
- Introductie
- Metingen
- Model
- F.A.Q.
Invoer van de gebruiker:
- Selectie van cijfers
- Temperatuur van toepassing
- Frequentie van toepassing
Gereedschapsuitvoer:
- Voorspelling van de dielectrische constante dk als functie van temperatuur/frequentie
- Voorspelling van de dissipatiefactor df als functie van temperatuur/frequentie
- Waarden van dielectrische constante, dissipatiefactor en soortelijke weerstand bij de geselecteerde omstandigheden

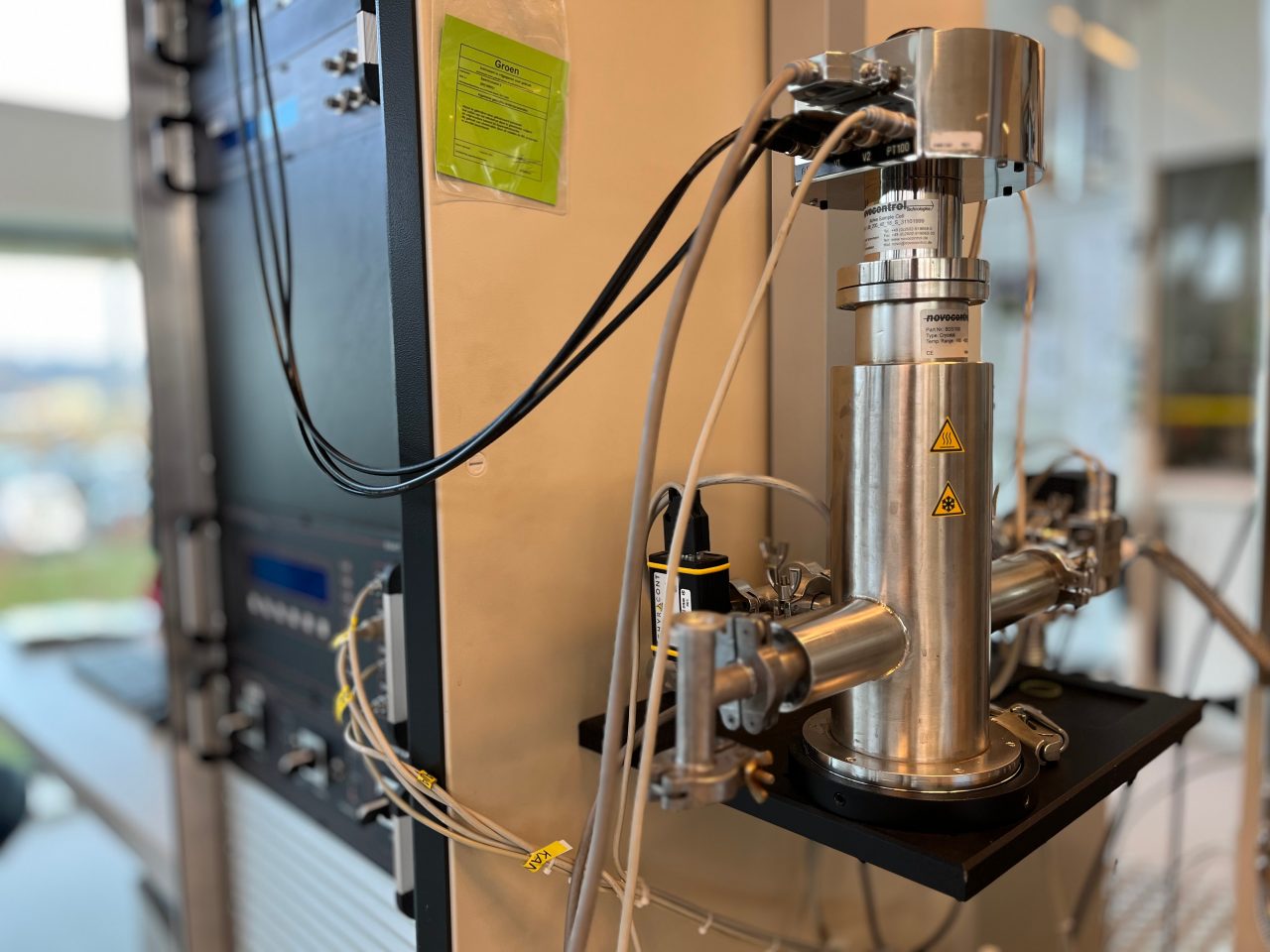

- De metingen bij lage frequenties (0,1Hz-1MHz) worden uitgevoerd volgens IEC 62631-2-1.

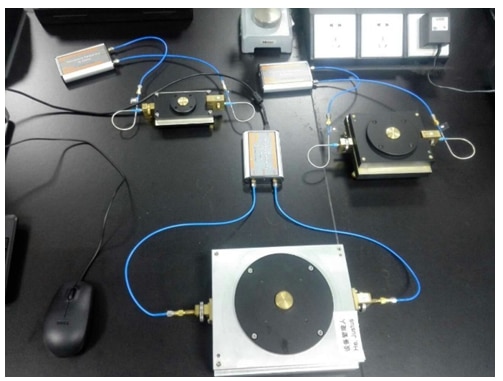

- De GHz-metingen worden uitgevoerd met de split-post-dielectric-resonator (SPDR)-methode volgens IEC 61189-2-721.
Modellering

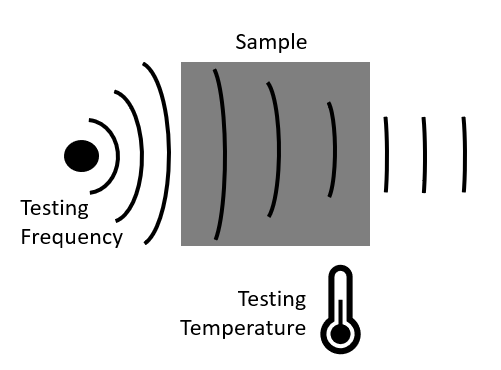

Het model is gebaseerd op fysische experimenten die een breed scala aan temperaturen en frequenties bestrijken:
- -30°C (-22°F) tot 80°C (176°F)
- ~ 0,1 Hz tot 1 MHz en 5 GHz

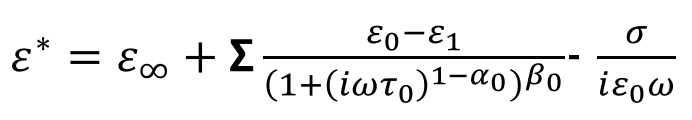

Bij de bepaalde frequentiebereiken (1 MHz tot 1 GHz, 10 GHz tot 100 GHz) en bij verschillende temperaturen is er een gebrek aan praktische meetmethoden. De diëlektrische eigenschappen worden dus afgeleid uit natuurkundige modellering en bestaande gegevens. Door de Havriliak-Negami-vergelijkingen te passen, kunnen de diëlektrische gegevens worden voorspeld voor een breder frequentiebereik (0,1 Hz tot 100 GHz).
Nauwkeurigheid
- Gemiddeld ligt de standaarddeviatie (1 sigma) rond de 5%.
- Momenteel geven we geen voorspellingen onder -30 °C (-22 °F), boven 80 °C (176 °F) of boven 100 GHz. De voorspellingen boven 5GHz zijn modelextrapolaties.
Gebruik het Hotjar-feedbackformulier rechtsonder op de dk-df-toolpagina om uw opmerkingen, vragen en feedback in te dienen. De meest gestelde vragen worden in deze sectie beantwoord.
Waarom kan ik alles Envalior cijfers niet selecteren ?
We zijn bezig deze tool uit te breiden naar meer kwaliteiten, maar dit hangt af van de beschikbaarheid van experimentele gegevens en van de vraag naar die specifieke kwaliteit. Laat ons weten naar welke cijfers je op zoek bent door het feedbackformulier rechtsonder op de pagina in te vullen!
Waarom mag ik de gegevens uit de grafiek niet exporteren?
Iedereen kan de downloadfunctionaliteit gebruiken zodra hij is ingelogd; Registreer je eenvoudig (gratis) en begin direct met downloaden.
