CTE (coëfficiënt van thermische uitzetting) is de belangrijkste parameter die thermische uitzetting/krimp bepaalt en thermisch scheur weerstand. Deze tool voorspelt de CTE's van onze kwaliteiten als functie van temperatuur in verschillende richtingen van het monster door gebruik te maken van een micromechanisch model dat is gebaseerd op een combinatie van metingen en fundamentele polymeer mechanica.
Lees hier onze blogpost met meer informatie over ons deze tool.
- Introductie
- Ogenblikkelijk versus secans
- Metingen
- Model
- F.A.Q.
De gebruiker moet kiezen tussen "Momentane CTE" (de standaardinstelling) of "Secans CTE" (voor meer geavanceerde berekeningen of CAE simulaties).
Invoer van de gebruiker:
- Selectie van cijfers
- Referentie temperatuur T_0 (alleen voor secans CTE)
Gereedschapsuitvoer:
- Voorspelling van de CTE-curven in verschillende richtingen van het monster.

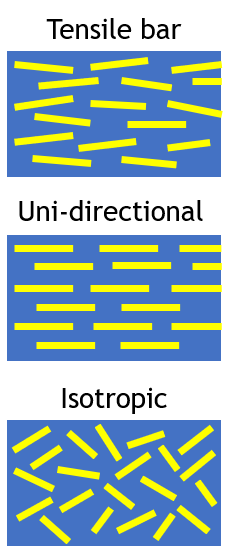

In deze tool worden drie soorten glasvezelorienatie getoond:
- Standaard oriëntatie zoals in injecion gegoten ISO 527 1A trek- staven. In deze monsters zijn de glasvezels sterk georiënteerd, maar niet perfect uitgelijnd.
- Volledig uitgelijnde oriëntatie in één richting. Dit vertegenwoordigt de geïdealiseerde situatie van perfect uitgelijnde glasvezels.
- 2D-willekeurige en 3D-willekeurige (isotrope) oriëntaties. Voor het 2D-random geval maken we onderscheid tussen in-plane en out-of-plane oriëntatie. Het 3D-willekeurige geval is identiek in alles richtingen.

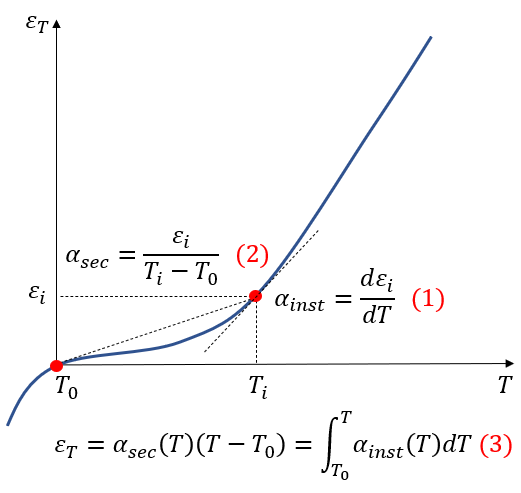

Er zijn twee verschillende manieren om de thermische uitzetting coëfficiënt van een materiaal weer te geven. Dit zijn:
- de momentane coëfficiënt van Thermische uitzetting (α_inst): α_inst wordt gedefinieerd door functie (1) en is de momentane afwijking van thermisch rek ε_i tot temperatuur T_i .
- de secanscoëfficiënt van Thermische uitzetting (α_sec): α_sec wordt gedefinieerd door functie (2) en is constant tussen T_0 en T_i die de gemiddelde CTE tussen deze temperaturen vertegenwoordigt. T_0 staat bekend als de referentie temperatuur, waarbij thermisch rek nul is.
Houd er rekening mee dat de momentane coëfficiënt van thermische uitzetting α_inst geen definitie van de referentie temperatuur T_0 vereist, terwijl de secanscoëfficiënt van thermische uitzetting α_sec zinloos is zonder T_0. De twee coëfficiënten kunnen per functie (3) worden omgerekend.

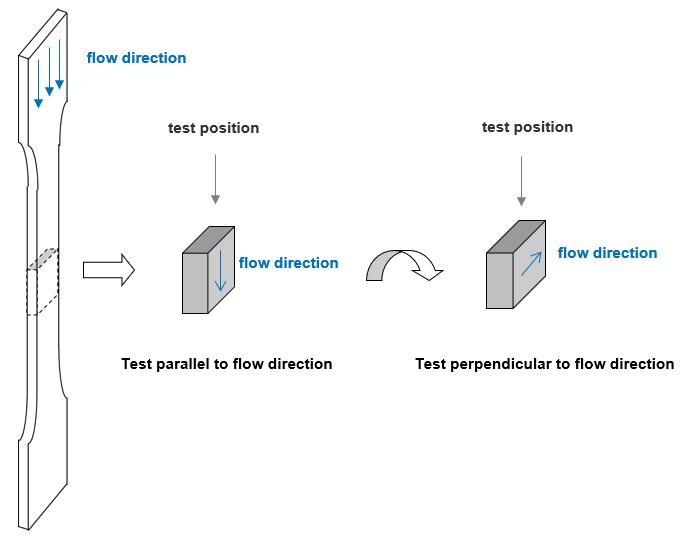

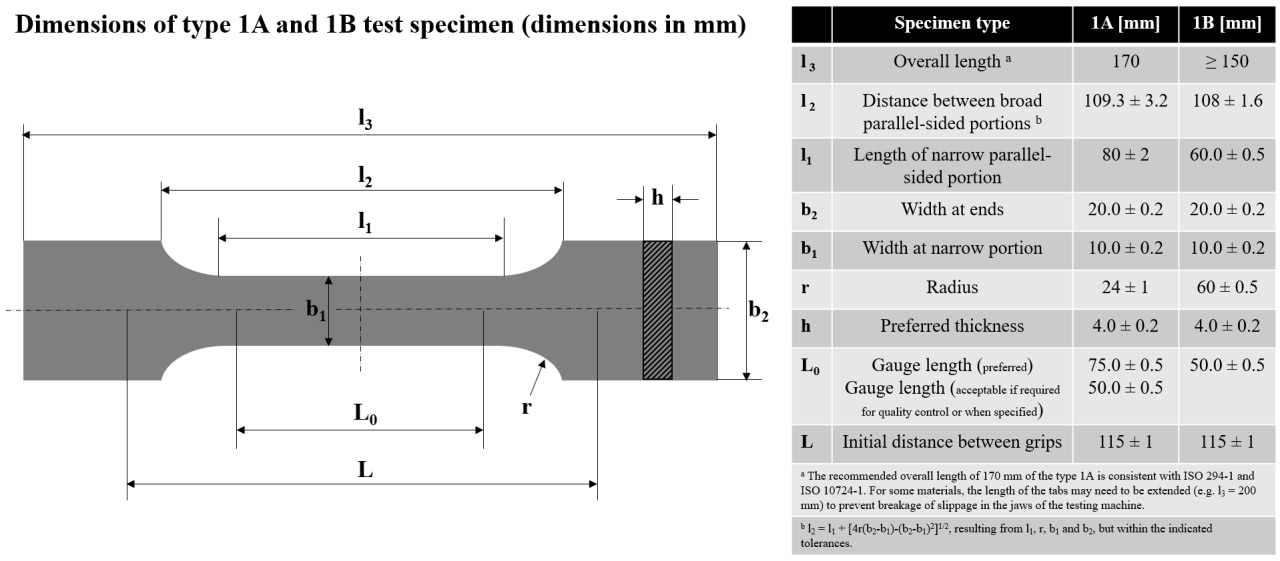

- Alles metingen worden uitgevoerd volgens de ISO 11359-1/2 norm voor blokken van 10*5*4mm (zie afbeelding) gesneden uit droge, spuitgegoten ISO 527 1A trek- staven met een dikte van 4,0 mm.
- Voor kwaliteiten die vulstoffen bevatten, zoals glasvezels, weten we dat de vezeloriëntatie anisotropie van CTE induceert (d.w.z. de waarde van CTE langs de stroomrichting is veel lager dan die langs de loodrechte richting van de stroom).
Modellering
- Het theoretisch kader is gebaseerd op een geverifieerd micro-mechanisch model. De invoerparameters zijn gebaseerd op experimentele gegevens, meestal van unjection molded ISO 527 1A trek- bars.
Nauwkeurigheid
- Gemiddeld ligt de standaarddeviatie (1 sigma) rond de 5-10%. Deze 'engineering accuracy' wordt in de grafiek voor elke lijn aangegeven door middel van een semi-transparant betrouwbaarheidsgebied.
- Op dit moment geven we alleen voorspellingen voor droge monsters.
- Houd er rekening mee dat de voorspelling rond glas overgang temperatuur mogelijk minder nauwkeurig is.
Gebruik het Hotjar-feedbackformulier rechtsonder op de CTE-toolpagina om uw opmerkingen, vragen en feedback in te dienen. De meest gestelde vragen worden in deze sectie beantwoord.
Waarom kan ik alles Envalior cijfers niet selecteren ?
We zijn bezig deze tool uit te breiden naar meer kwaliteiten, maar dit hangt af van de beschikbaarheid van experimentele gegevens en van de vraag naar die specifieke kwaliteit. Laat ons weten naar welke cijfers je op zoek bent door het feedbackformulier rechtsonder op de pagina in te vullen!
Waarom mag ik de gegevens uit de grafiek niet exporteren?
Iedereen kan de downloadfunctionaliteit gebruiken zodra hij is ingelogd; Registreer je eenvoudig (gratis) en begin direct met downloaden.
