우리 플라스틱의 유전체 속성은 5G 통신과 같은 고주파 영역의 응용 분야와 매우 관련이 있습니다. 이 도구는 온도와 주파수의 함수로 유전 상수과 손실 계수를 모두 인사이트 제공합니다.
- 소개
- 측정
- 모델
- 자주하는 질문
사용자 입력:
- 등급 선택
- 적용 온도
- 적용 빈도
공구 출력:
- 온도/주파수의 함수로 유전 상수 dk 예측
- 온도/주파수의 함수로서의 손실 계수 df 예측
- 선택한 조건에서의 유전 상수, 손실 계수 및 저항률 값

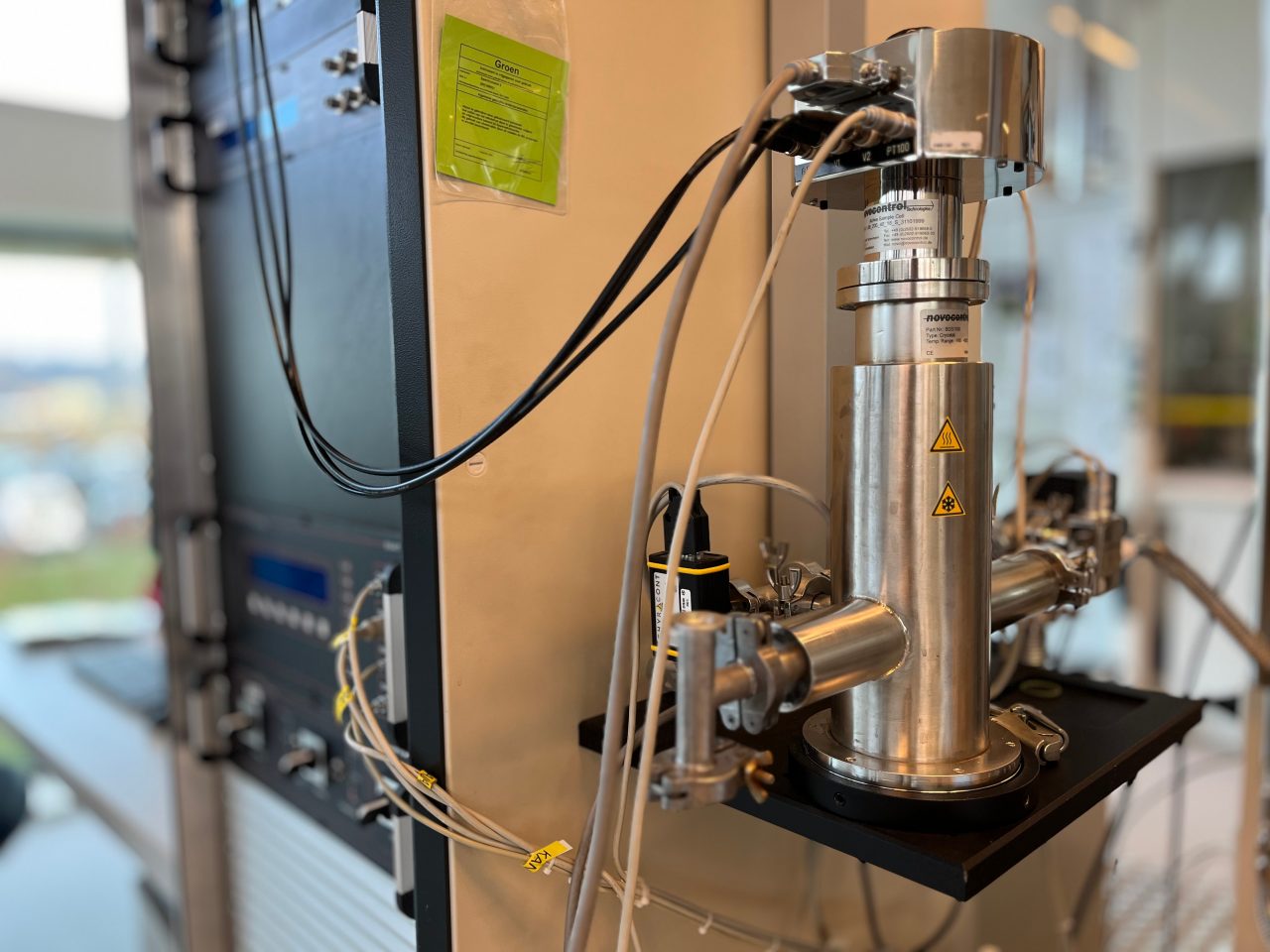

- 저주파(0.1Hz-1MHz)에서의 측정은 IEC 62631-2-1에 따라 수행됩니다.

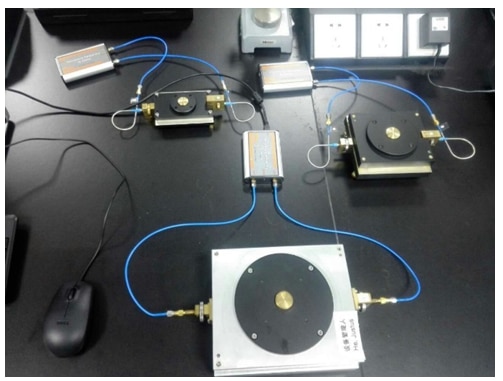

- GHz 측정은 IEC 61189-2-721에 따라 SPDR(split-post-dielectric-resonator) 방식으로 수행됩니다.
모델 생성

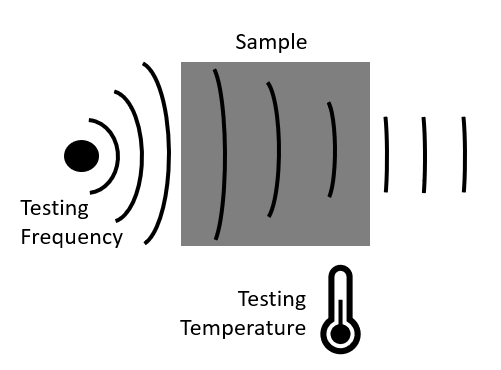

이 모델은 광범위한 온도와 주파수를 포괄하는 물리적 실험을 기반으로 합니다.
- -30°C(-22°F) - 80°C(176°F)
- ~0.1Hz에서 1MHz 및 5GHz
특정 주파수 범위(1MHz-1GHz, 10GHz-100GHz)와 다양한 온도에서는 실행 가능한 측정 방법이 부족합니다. 따라서 유전 속성 은 물리학 모델링 및 기존 데이터에서 추론됩니다. Havriliak-Negami 방정식을 피팅하면 더 넓은 주파수 범위(0.1Hz에서 100GHz)에 대해 유전 데이터를 예측할 수 있습니다.
정확도
- 평균적으로 표준 편차(1시그마)는 약 5%입니다.
- 현재 -30°C(-22°F) 미만, 80°C(176°F) 초과 또는 100GHz 이상에 대한 예측은 제공하지 않습니다. 5GHz 이상의 예측은 모델 외삽입니다.
dk-df 도구 페이지의 오른쪽 하단에 있는 Hotjar 피드백 양식을 사용하여 의견, 질문 및 피드백을 제출하십시오. 가장 자주 묻는 질문에 대한 답변은 이 섹션에서 확인할 수 있습니다.
모두 Envalior 성적을 선택할 수 없는 이유는 무엇입니까?
이 도구를 더 많은 등급으로 확장하는 과정에 있지만, 이는 실험 데이터의 가용성과 특정 등급에 대한 수요에 따라 달라집니다. 페이지 오른쪽 하단의 피드백 양식을 작성하여 원하는 성적을 알려주십시오!
그래프에서 데이터를 내보낼 수 없는 이유는 무엇입니까?
로그인하면 누구나 다운로드 기능을 사용할 수 있습니다. (무료로) 등록하고 즉시 다운로드를 시작하기만 하면 됩니다.
