CTE(열 팽창 계수)는 열 팽창/수축 및 열 균열 저항을 결정하는 핵심 매개변수입니다. 이 도구는 측정과 기본 폴리머 기계학의 조합을 기반으로 하는 미세 기계 모델을 사용하여 시편의 다른 방향에서 온도의 함수로 등급의 CTE를 예측합니다.

이 도구에 대한 자세한 정보가 포함된 블로그 게시물 약 여기를 읽다.

사용자는 "순간 CTE"(기본값) 또는 "시컨트 CTE"(고급 계산 또는 CAE 시뮬레이션용) 중에서 선택해야 합니다.

사용자 입력:

  • 등급 선택
  • 참조 온도 T_0(시컨트 CTE에만 해당)

공구 출력:

  • 표본의 다른 방향에 대한 CTE 곡선 예측.

이 도구에는 세 가지 유형의 유리 섬유 오리엔테이션이 표시됩니다.

  1. injecion 성형 ISO 527 1A 인장 바에서와 같은 표준 방향. 이 샘플에서 유리 섬유는 고도로 배향되어 있지만 perfecly 정렬되지는 않습니다.
  2. 한 방향으로 완전히 정렬된 방향입니다. 이것은 완벽하게 정렬된 유리 섬유의 이상적인 상황을 나타냅니다.
  3. 2D 랜덤 및 3D 랜덤(등방성) 방향. 2D 랜덤의 경우 평면 내 방향과 평면 외 방향을 구분합니다. 3D 랜덤 케이스는 모두 방향에서 동일합니다.

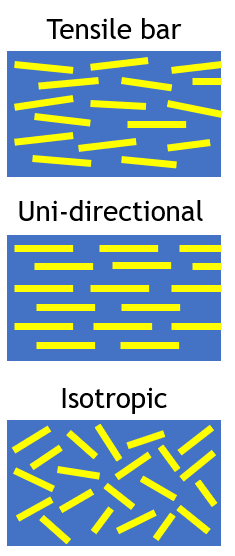

유리 섬유 방향

소재의 열 팽창 계수를 나타내는 방법에는 두 가지가 있습니다. 이것들은:

  • 열 팽창 의 순간 계수 (α_inst) : α_inst는 함수 (1)에 의해 정의되며 열 변형 ε_i에서 온도 T_i까지의 순간 편차입니다.
  • 시컨트 열 팽창 계수(α_sec): α_sec 는 함수 (2)에 의해 정의되며 T_0와 T_i 사이에서 일정하며 이러한 온도 사이의 평균 CTE를 나타냅니다. T_0는 열 변형가 0인 참조 온도로 알려져 있습니다.

열 팽창 α_inst의 순시 계수는 기준 온도 T_0의 정의가 필요하지 않지만 열 팽창 α_sec 의 시컨트 계수는 T_0 없이는 의미가 없습니다. 두 계수는 함수 (3)으로 변환할 수 있습니다.

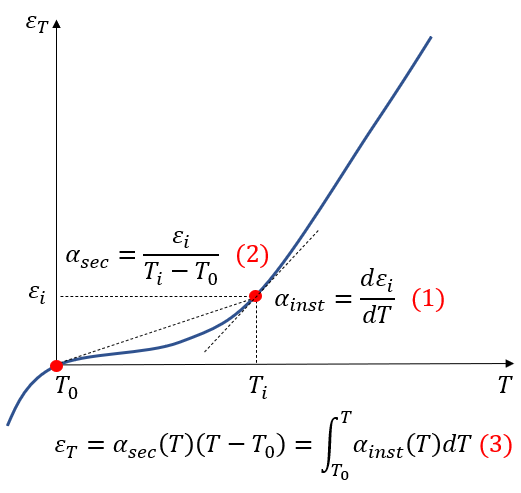

순시-시컨트 CTE 그래프
  • 모두 측정은 두께 4.0mm의 건식 사출 성형 ISO 527 1A 인장 바에서 절단된 10*5*4mm 블록(이미지 참조)에 대해 ISO 11359-1/2 표준에 따라 수행됩니다.
  • 유리 섬유와 같은 필러를 포함하는 등급의 경우 섬유 배향이 CTE의 이방성을 유도한다는 것을 알고 있습니다(즉, 유동 방향에 따른 CTE 값이 유동 수직 방향에 따른 CTE 값보다 훨씬 낮음).

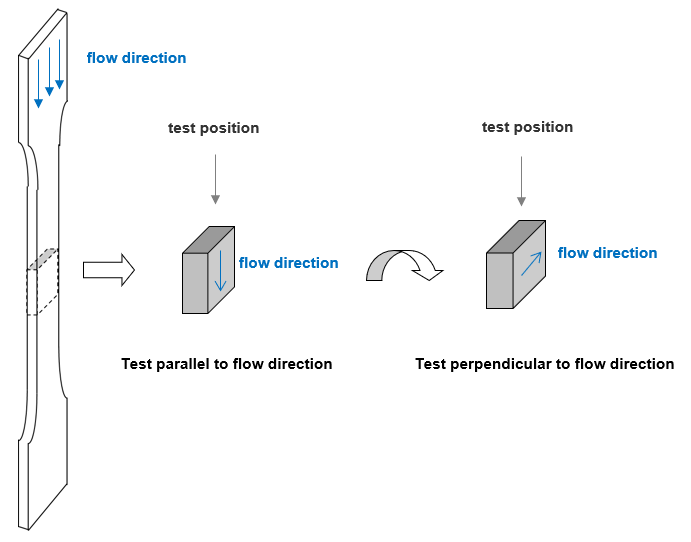

인장 막대에서 시료 준비

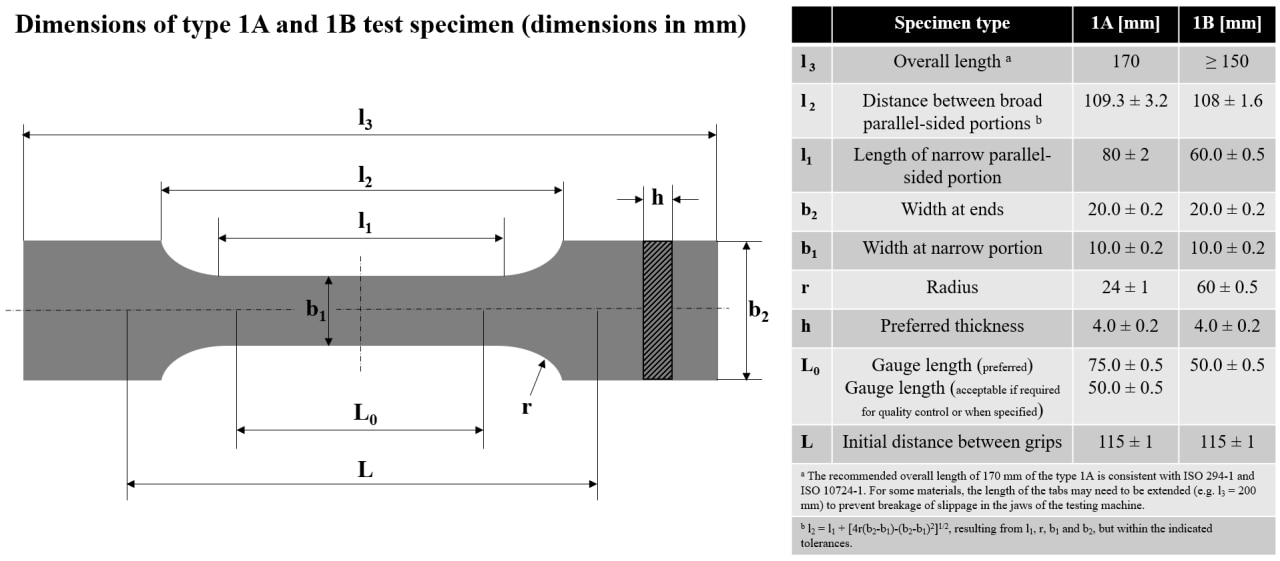

ISO 527 1A 표준에 따른 치수 인장 바

모델 생성

  • 이론적 틀은 검증된 마이크로 기계적 모델을 기반으로 합니다. 입력 매개변수는 대부분 unjection 성형 ISO 527 1A 인장 바의 실험 데이터를 기반으로 합니다.

정확도

  • 평균적으로 표준 편차(1시그마)는 약 5-10%입니다. 이 '엔지니어링 정확도'는 각 라인의 그래프에서 반투명 신뢰 영역을 통해 표시됩니다.
  • 현재는 건조 샘플에 대한 예측만 제공합니다.
  • 유리 전환 온도에 대한 예측은 정확도가 떨어질 수 있습니다.
모델

CTE 도구 페이지의 오른쪽 하단에 있는 Hotjar 피드백 양식을 사용하여 의견, 질문 및 피드백을 제출하십시오. 가장 자주 묻는 질문에 대한 답변은 이 섹션에서 확인할 수 있습니다.

모두 Envalior 성적을 선택할 수 없는 이유는 무엇입니까?

이 도구를 더 많은 등급으로 확장하는 과정에 있지만, 이는 실험 데이터의 가용성과 특정 등급에 대한 수요에 따라 달라집니다. 페이지 오른쪽 하단의 피드백 양식을 작성하여 원하는 성적을 알려주십시오!

그래프에서 데이터를 내보낼 수 없는 이유는 무엇입니까?

로그인하면 누구나 다운로드 기능을 사용할 수 있습니다. (무료로) 등록하고 즉시 다운로드를 시작하기만 하면 됩니다.
