このツールは、特定の温度の成績のクリープ ふるまいを予測します。ここでは、クリープの一次段階と二次段階に焦点を当てます。さらに、線形応力-ひずみ領域にある応力レベルに焦点を当てています。

このツールの詳細については、 こちら会社概要ブログ記事読むしてください。

高分子材料の粘弾性のために、それらはクリープを示します。これは、材料が一定の応力の下で負荷されると、ひずみの継続的な増加が観察されることを意味します。

クリープ変形のレベルは、ポリマー組成、温度、応力によって異なります。長期間にわたって負荷に耐える必要があるアプリケーションを設計するエンジニアにとって、このデータは部品設計を最適化するために重要です。測定時間が長く、変数(温度、応力など)の数が多いため、これらの変数のすべての可能な設定に対して測定を行うことはできません。そこで、計測データと物理モデリング、機械学習を組み合わせたハイブリッド手法を考案しました。

ユーザー入力

  • 荷重がかかる温度
  • 加えられる荷重の大きさ

ツール出力

  • 時間の関数としての予測ひずみのグラフ
  • 時間の関数としての予測クリープ 弾性率のグラフ

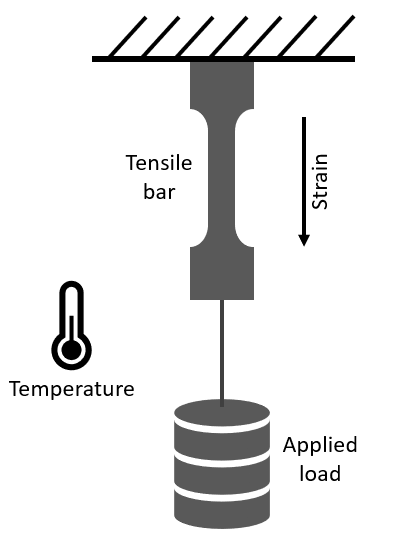

回路図クリープ

クリープ ひずみ試験は、射出成形された試験片(IS0 527 1A 引張り bar)に一定の荷重をかけ、結果として生じるひずみを経時的に測定することによって行われます。測定はISO899-1規格に従って行われます。多くのアプリケーションでは、クリープ ひずみは1000時間以上、さまざまな応力レベル、さまざまな温度で測定されます。

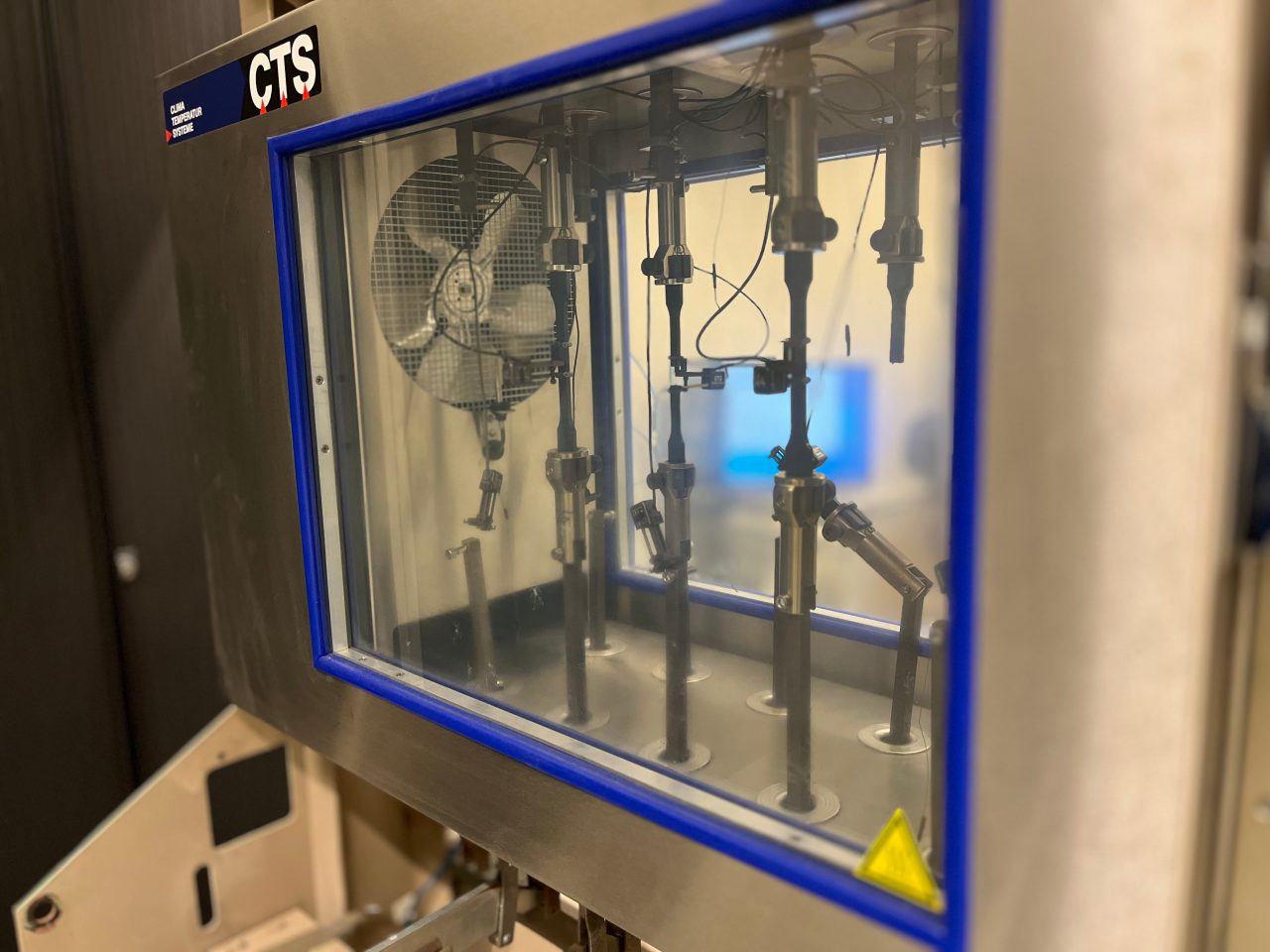

右の画像は、クリープラボのセットアップの1つを示しています。

クリープのセットアップ
  • 結果は、クリープ ひずみ対時間、クリープ 弾性率対時間、等時性応力ひずみ曲線など、さまざまな形式で表すことができます。
  • ガラス繊維のようなフィラーを含むグレードの場合、繊維は引張り棒の長手方向軸に沿って配向することを好むことが知られており、これは応力ひずみ応答の剛性および強度値に大きな影響を与える
  • コンディショニングされたサンプルは、ISO 1110規格に従ってN2雰囲気下でコンディショニング(「加速コンディショニング」)され、その後、試験前に相対湿度50%で平衡化されました。相対湿度80%で調整されたサンプルにも、同様のアプローチが適用されます。

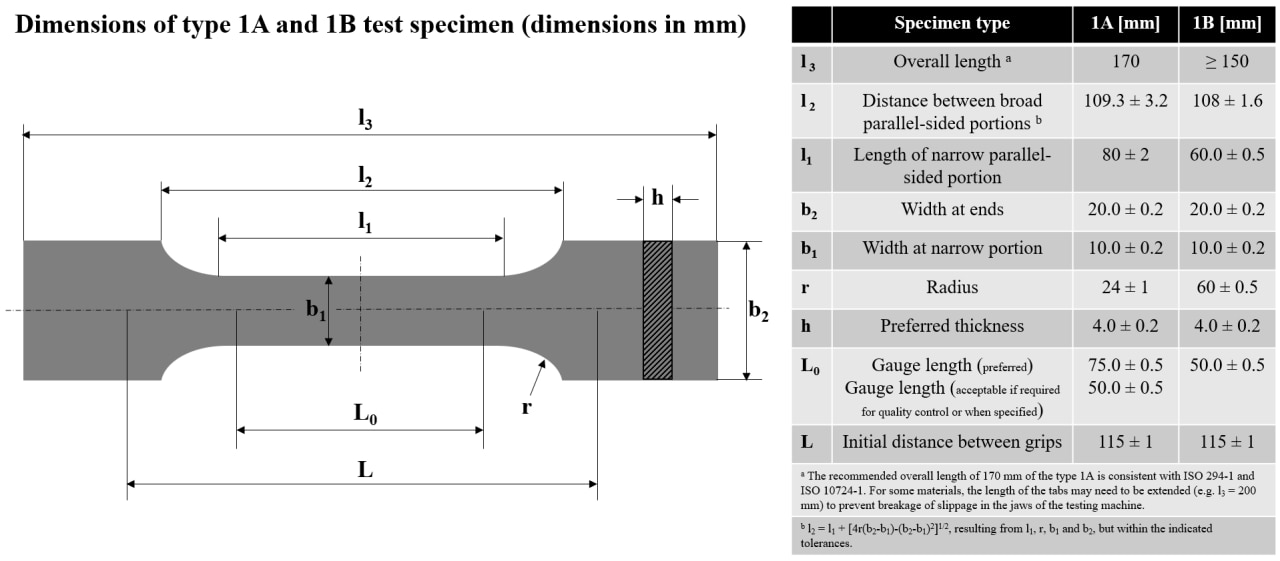

ISO 527 1A規格に準拠した引張り棒の寸法

私たちのアプローチでは、非線形粘弾性モデルを利用します。物理ベースのモデルと短期および少数の長期クリープ測定、異なるひずみレートでの応力ひずみデータ、機械学習を組み合わせて、幅広い応力および温度レベルでの長期的なクリープ ひずみを予測する独自のフレームワークを構築しました。

精度

モデルの平均標準偏差は、高温では+/- 5%未満ですが、低温範囲および高いガラス繊維負荷では精度が低くなる可能性があります(+/- 10-20%)。この「工学的精度」は、半透明の信頼領域によって各線のグラフに示されます。

モデル

クリープツールページの右下にあるHotjarフィードバックフォームを使用して、コメント、質問、フィードバックを送信してください。このセクションでは、最もよく寄せられる質問に回答します。

すべての エンバリオグレードを選択 できないのはなぜですか?

現在、このツールをより多くのグレードに拡張する過程にありますが、これは実験データの入手可能性と、その特定のグレードの需要に依存します。ページの右下にあるフィードバックフォームに記入して、探している成績をお知らせください。

グラフからデータをエクスポートできないのはなぜですか?

ログインすると、誰でもダウンロード機能を使用できます。登録(無料)するだけで、すぐにダウンロードを開始できます。
