Zyklische Belastung kann zum Ausfall von Material führen. Dieses Tool prognostiziert die Ermüdungskurve unserer Sorten für jede gegebene Temperatur und Luftfeuchtigkeit. Berechnen Sie ganz einfach, nach wie vielen Zyklen Ihr Teil ausfallen wird oder wie viel Spannung es aushalten kann!

Lesen Sie unseren Blogbeitrag mit weiteren Informationen über dieses Tool hier.

Ermüdung ist das Versagen des Materials (Zugfestigkeit) aufgrund zyklischer Belastung. Es können verschiedene zyklische Lasten aufgebracht werden, die durch das Verhältnis "R" zwischen der minimalen und der maximalen Amplitude gekennzeichnet sind.

Benutzereingabe:

  • Auswahl der Güteklasse
  • Temperaturen der Anwendung
  • Relative Luftfeuchtigkeit der Anwendung

Werkzeug-Ausgabe:

  • Vorhersage der Ermüdung unter dem gewählten Zustand

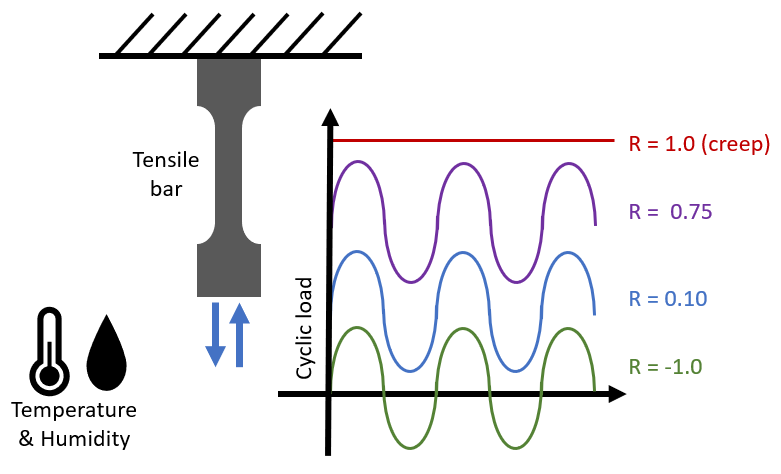

Schematische Ermüdung
  • Die meisten Messungen wurden nach der Norm ISO 527 1A für Proben (siehe Bild) mit einer Nennprobenbreite von 10,0 mm (0,4 Zoll) und einer Dicke von 4,0 mm (0,16 Zoll) durchgeführt, die im Spritzguss hergestellt wurden. In einigen Fällen wurden ASTM D638 Typ 1-Proben mit einer Nennbreite von 13,0 mm (0,5 Zoll) und einer Dicke von 3,2 mm (0,13 Zoll) verwendet, die ein identisches Ermüdungsverhalten ergeben.
  • Für Sorten, die Füllstoffe wie Glasfasern enthalten, ist bekannt, dass die Fasern bevorzugt entlang der Längsachse der Zugfestigkeit orientiert werden, was einen großen Einfluss auf die Spannung der Ermüdung hat.
  • Die Messungen wurden bei einer bestimmten Temperatur und relativen Luftfeuchtigkeit an geformten Proben durchgeführt. Die konditionierten Proben wurden gemäß der Norm ISO 1110 ("beschleunigte Konditionierung") unter N2-Atmosphäre konditioniert und anschließend vor dem Test bei 50 % relativer Luftfeuchtigkeit äquilibriert.
  • Belastungsbedingungen: sinusförmige Belastung mit einer Lastamplitude (R-Wert) von 0,1 und Frequenzen in einem Bereich von 1-10Hz.

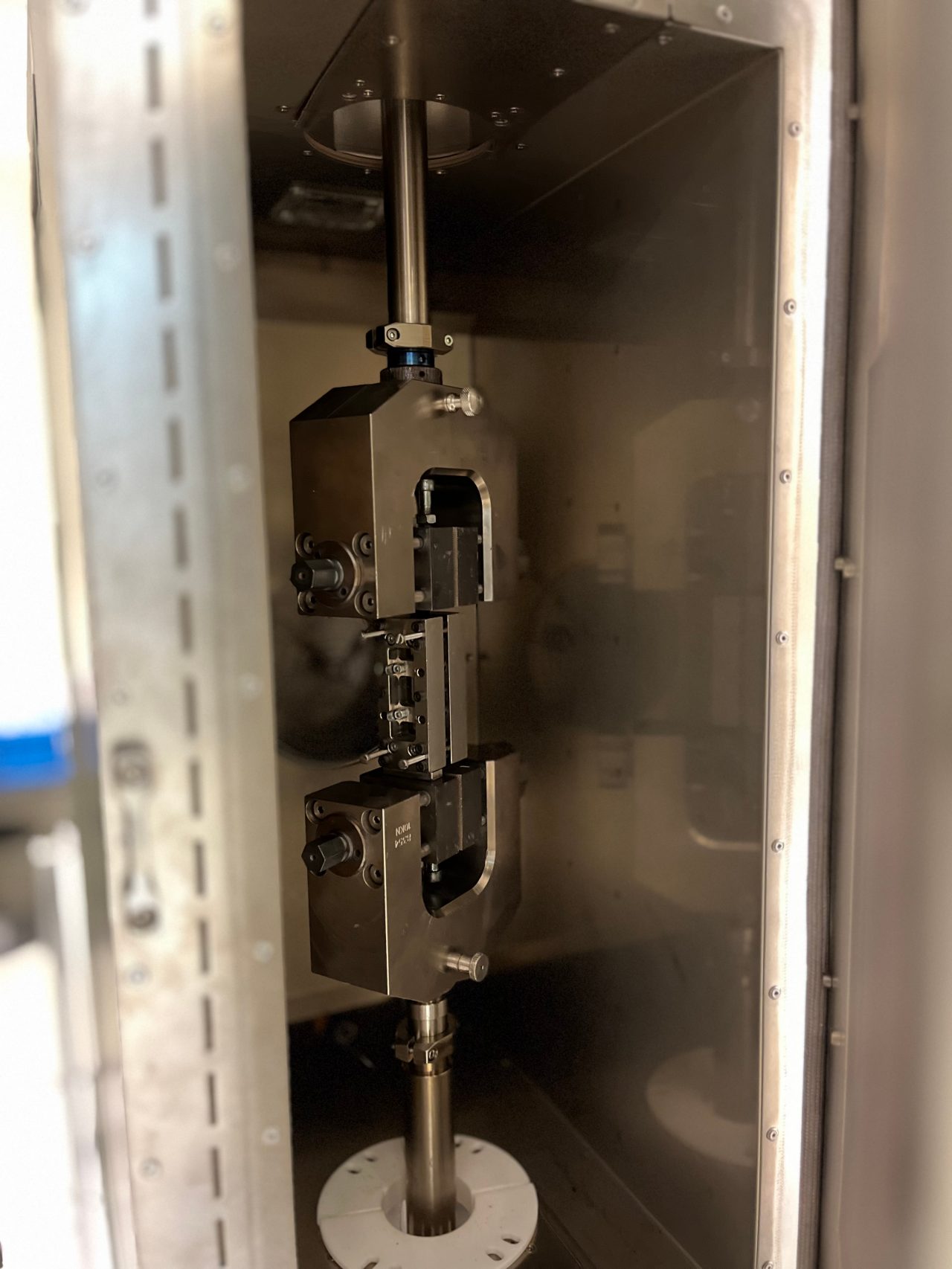

Einrichtung der Ermüdung

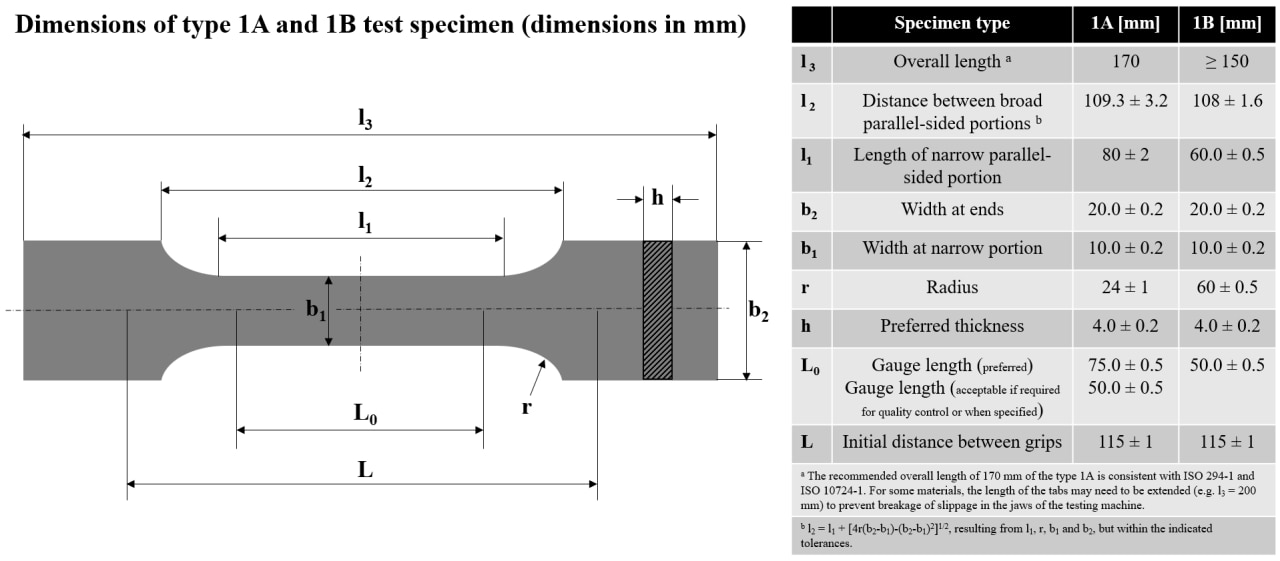

Abmessungen Zugfestigkeit nach ISO 527 1A

Modellerstellung

  • Phänomenologisches Ermüdung Modell mit Temperatur (und feuchtigkeitsabhängigen ) Parametern. Das Modell prognostiziert die Ermüdung (Anzahl der Zyklen bis zum Versagen) unter isothermen Bedingungen (ohne Auswirkungen viskoser Erwärmung).
  • Für den Einschluss konditionierter Proben wird ein Tg-Depressionsmodell basierend auf dem Feuchtigkeitsgehalt des Materials angewendet (siehe Werkzeug Feuchtigkeitsdiffusion). In der Regel werden die Proben entweder formtrocken oder nach Konditionierung bei 50 % relativer Luftfeuchtigkeit gemessen.

Genauigkeit

  • Im Durchschnitt liegt die Genauigkeit der Lebensdauervorhersagen innerhalb des Faktors 3. Diese "technische Genauigkeit" wird in der Grafik für jede Linie durch einen semi-transparenten Konfidenzbereich angezeigt.
  • Derzeit geben wir keine Vorhersagen unter 0 °C (32 °F), über 200 °C (392 °F) oder über 50 % der relativen Luftfeuchtigkeit ab.
Modell

Bitte verwenden Sie das Hotjar-Feedback-Formular unten rechts auf der Seite des Tools "Ermüdung", um Ihre Kommentare, Fragen und Ihr Feedback einzureichen. Die häufigsten Fragen werden in diesem Abschnitt beantwortet.

Warum kann ich nicht alle Envalior Sorten auswählen ?

Wir sind dabei, dieses Tool auf weitere Sorten auszuweiten, aber das hängt von der Verfügbarkeit experimenteller Daten sowie von der Nachfrage nach dieser bestimmten Sorte ab. Teilen Sie uns mit, welche Sorten Sie suchen, indem Sie das Feedback-Formular unten rechts auf der Seite ausfüllen!

Warum darf ich die Daten nicht aus dem Graphen exportieren?

Jeder kann die Download-Funktion nutzen, sobald er eingeloggt ist. Einfach registrieren (kostenlos) und sofort mit dem Download beginnen.
