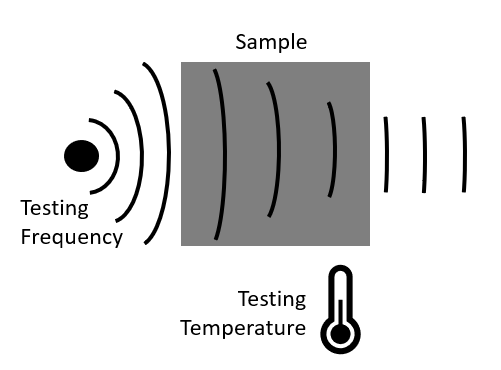

Dielektrische Eigenschaften unserer Kunststoffe werden sehr relevant, wenn es um Anwendungen im Hochfrequenzbereich geht, wie z.B. die 5G-Kommunikation. Dieses Tool bietet Ihnen Einblicke sowohl in die Dielektrische Konstante als auch in den Verlustfaktor in Abhängigkeit von Temperaturen und Frequenz.
- Einleitung
- Messungen
- Modell
- F.A.Q.
Benutzereingabe:
- Auswahl der Güteklasse
- Temperaturen der Anwendung
- Häufigkeit der Anwendung
Werkzeug-Ausgabe:
- Vorhersage der Dielektrischen Konstante dk in Abhängigkeit von Temperaturen/Frequenz
- Vorhersage des Verlustfaktors df in Abhängigkeit von Temperaturen/Frequenz
- Werte der Dielektrischen Konstante, des Verlustfaktors und des spezifischen Widerstandes unter den gewählten Bedingungen
- Die Messungen bei niedrigen Frequenzen (0,1Hz-1MHz) werden nach IEC 62631-2-1 durchgeführt.

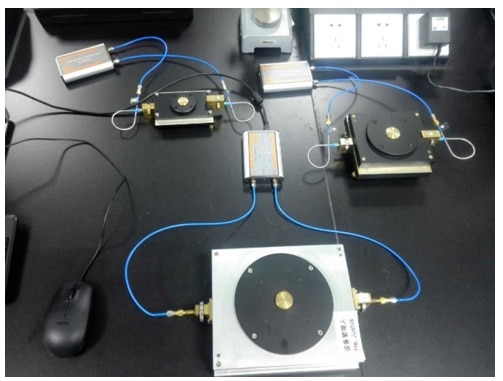

- Die GHz-Messungen werden mit der SPDR-Methode (Split-Post-Dielectric-Resonator) gemäß IEC 61189-2-721 durchgeführt.
Modellerstellung
Das Modell basiert auf physikalischen Experimenten, die einen breiten Temperatur- und Frequenzbereich abdecken:
- -30 °C (-22 °F) bis 80 °C (176 °F)
- ~0,1 Hz bis 1 MHz und 5 GHz
In bestimmten Frequenzbereichen (1 MHz bis 1 GHz, 10 GHz bis 100 GHz) und bei verschiedenen Temperaturen fehlt es an praktikablen Messmethoden. Daher werden die dielektrischen Eigenschaften aus physikalischen Modellierungen und vorhandenen Daten abgeleitet. Durch Anpassung der Havriliak-Negami-Gleichungen können die dielektrischen Daten für einen breiteren Frequenzbereich (0,1 Hz bis 100 GHz) vorhergesagt werden.
Genauigkeit
- Im Durchschnitt beträgt die Standardabweichung (1 Sigma) etwa 5 %.
- Derzeit bieten wir keine Vorhersagen unter -30 °C (-22 °F), über 80 °C (176 °F) oder über 100 GHz an. Bei den Vorhersagen oberhalb von 5 GHz handelt es sich um Modellextrapolationen.
Bitte verwenden Sie das Hotjar-Feedback-Formular unten rechts auf der dk-df-Tool-Seite, um Ihre Kommentare, Fragen und Ihr Feedback einzureichen. Die häufigsten Fragen werden in diesem Abschnitt beantwortet.
Warum kann ich nicht alle Envalior Sorten auswählen ?
Wir sind dabei, dieses Tool auf weitere Sorten auszuweiten, aber das hängt von der Verfügbarkeit experimenteller Daten sowie von der Nachfrage nach dieser bestimmten Sorte ab. Teilen Sie uns mit, welche Sorten Sie suchen, indem Sie das Feedback-Formular unten rechts auf der Seite ausfüllen!
Warum darf ich die Daten nicht aus dem Graphen exportieren?
Jeder kann die Download-Funktion nutzen, sobald er eingeloggt ist. Einfach registrieren (kostenlos) und sofort mit dem Download beginnen.
