CTE (Coefficient of Wärmeausdehnung) ist der Schlüsselparameter, der die Wärmeausdehnung/Schwindung und die thermische Widerstands bestimmt. Dieses Tool prognostiziert die CTEs unserer Sorten als Funktion der Temperaturen in verschiedenen Richtungen der Probe unter Verwendung eines mikromechanischen Modells, das auf einer Kombination aus Messungen und grundlegender Polymer Mechanik basiert.

Lesen Sie unseren Blogbeitrag mit weiteren Informationen über dieses Tool hier.

Der Benutzer muss zwischen "Instantaneous CTE" (Standard) oder "Secant CTE" (für erweiterte Berechnungen oder CAE Simulationen) wählen.

Benutzereingabe:

  • Auswahl der Güteklasse
  • Referenz Temperatur T_0 (nur für Sekanten-CTE)

Werkzeug-Ausgabe:

  • Vorhersage der CTE-Kurven in verschiedenen Richtungen der Probe.

In diesem Tool werden drei Arten der Glasfaser-Orienierung gezeigt:

  1. Standardausrichtung wie in eingegossenen ISO 527 1A Zugfestigkeit. In diesen Proben sind die Glasfasern stark orientiert, aber nicht perfekt ausgerichtet.
  2. Vollständig ausgerichtete Ausrichtung in eine Richtung. Dies stellt die idealisierte Situation von perfekt ausgerichteten Glasfasern dar.
  3. 2D-zufällige und 3D-zufällige (isotrope) Orientierungen. Für den 2D-Zufallsfall unterscheiden wir zwischen In-Plane- und Out-of-Plane-Orientierung. Der 3D-Zufallsfall ist in allen Richtungen identisch.

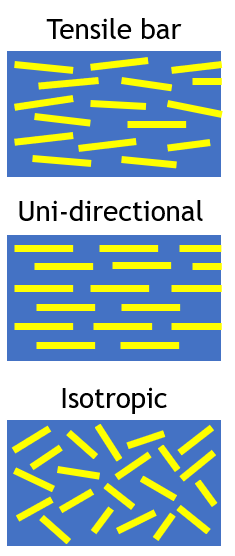

Glasfaser-Orientierungen

Es gibt zwei verschiedene Möglichkeiten, den Wärmeausdehnungskoeffizienten eines Materials darzustellen. Diese sind:

  • der Momentankoeffizient von Wärmeausdehnung (α_inst): α_inst wird durch die Funktion (1) definiert und ist die momentane Abweichung von Thermisch Dehnung ε_i zu Temperatur T_i .
  • der Sekantenkoeffizient von Wärmeausdehnung (α_sec): α_sec  wird durch die Funktion (2) definiert und ist konstant zwischen T_0 und T_i was den durchschnittlichen WAK zwischen diesen Temperaturen darstellt. T_0 wird als Referenz Temperatur bezeichnet, bei dem Thermisch Dehnung Null ist.

Bitte beachten Sie, dass der Momentankoeffizient von Wärmeausdehnung α_inst keine Definition der Referenz Temperatur T_0 erfordert, während der Sekantenkoeffizient von Wärmeausdehnung α_sec  ohne T_0 bedeutungslos ist. Die beiden Koeffizienten können mit der Funktion (3) umgerechnet werden.

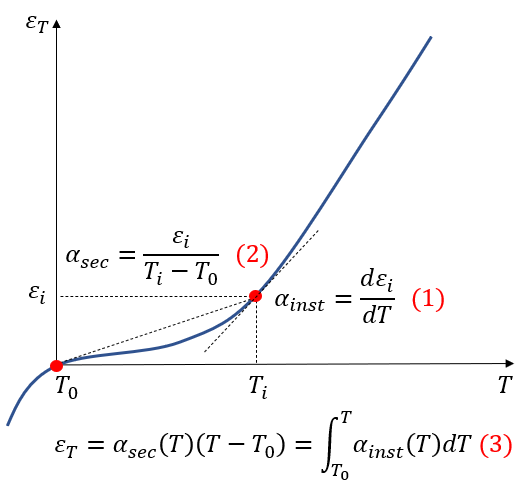

Graph Momentan-Sekant-CTE
  • Alle Messungen werden gemäß der Norm ISO 11359-1/2 für 10*5*4mm Blöcke (siehe Bild) durchgeführt, die aus trockenen, spritzgegossenen ISO 527 1A Zugfestigkeit Stangen mit einer Dicke von 4,0 mm geschnitten wurden.
  • Für Sorten, die Füllstoffe wie Glasfasern enthalten, wissen wir, dass die Faserorientierung Anisotropie von CTE induziert (dh der Wert von CTE entlang der Fließrichtung ist viel niedriger als der entlang der Strömungssenkrecht).

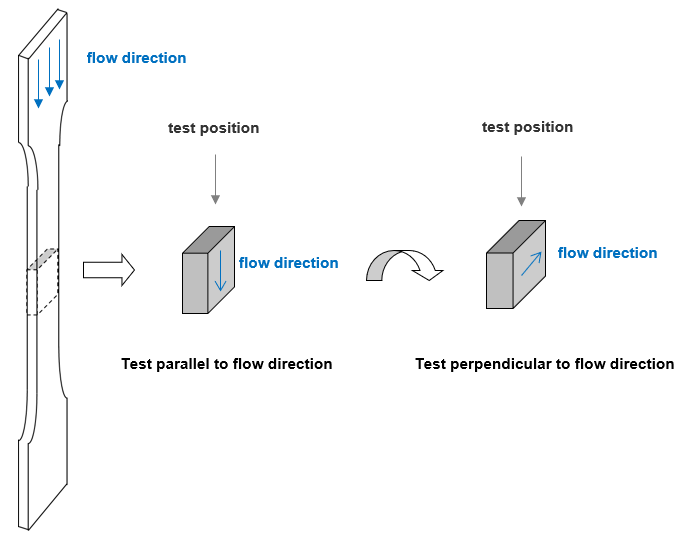

Probenvorbereitung aus einer Zugfestigkeit

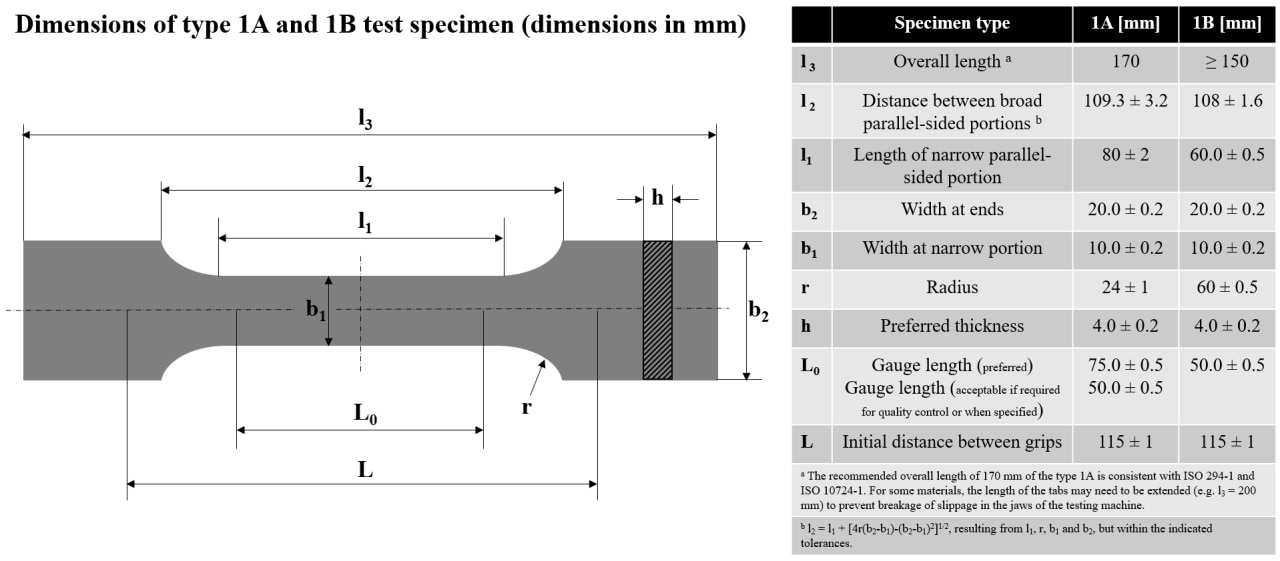

Abmessungen Zugfestigkeit nach ISO 527 1A

Modellerstellung

  • Der theoretische Rahmen basiert auf einem verifizierten mikromechanischen Modell. Die Eingabeparameter basieren auf experimentellen Daten, hauptsächlich von nicht ausgeworfenen ISO 527 1A Zugfestigkeit.

Genauigkeit

  • Im Durchschnitt beträgt die Standardabweichung (1 Sigma) etwa 5-10%. Diese "technische Genauigkeit" wird in der Grafik für jede Linie durch einen semi-transparenten Konfidenzbereich angezeigt.
  • Derzeit bieten wir nur Vorhersagen für trockene Proben an.
  • Bitte beachten Sie, dass die Vorhersage der Temperaturen des Übergangs von Glas möglicherweise weniger genau ist.
Modell

Bitte verwenden Sie das Hotjar-Feedback-Formular unten rechts auf der CTE-Tool-Seite, um Ihre Kommentare, Fragen und Ihr Feedback einzureichen. Die häufigsten Fragen werden in diesem Abschnitt beantwortet.

Warum kann ich nicht alle Envalior Sorten auswählen ?

Wir sind dabei, dieses Tool auf weitere Sorten auszuweiten, aber das hängt von der Verfügbarkeit experimenteller Daten sowie von der Nachfrage nach dieser bestimmten Sorte ab. Teilen Sie uns mit, welche Sorten Sie suchen, indem Sie das Feedback-Formular unten rechts auf der Seite ausfüllen!

Warum darf ich die Daten nicht aus dem Graphen exportieren?

Jeder kann die Download-Funktion nutzen, sobald er eingeloggt ist. Einfach registrieren (kostenlos) und sofort mit dem Download beginnen.

Häufig gestellte Fragen
