Dieses Tool prognostiziert die Kriechen Verhalten unserer Sorten für eine bestimmte Temperatur. Wir konzentrieren uns hier auf die primären und sekundären Stadien des Kriechens. Des Weiteren liegt der Fokus auf Spannung Ebenen, die sich im linearen Spannung-Dehnung-Bereich befinden.
Lesen Sie unseren Blogbeitrag mit weiteren Informationen über dieses Tool hier.
- Einleitung
- Messungen
- Modell
- F.A.Q.
Aufgrund der viskoelastischen Beschaffenheit polymerer Materialien weisen sie ein Kriechen auf. Das heißt, wenn das Material unter ständiger Spannung belastet wird, wird eine kontinuierliche Zunahme der Dehnung beobachtet.
Der Grad der Kriechen Verformung hängt von der Polymer Zusammensetzung, Temperatur, Spannung ab. Für Ingenieure, die Anwendungen konstruieren, die Lasten über einen langen Zeitraum aufrechterhalten müssen, sind diese Daten entscheidend, um das Teiledesign optimieren zu können. Aufgrund der langen Messzeit und der Anzahl der Variablen (Temperaturen, Spannung usw.) ist es nicht möglich, Messungen für jede mögliche Einstellung dieser Variablen durchzuführen. Deshalb haben wir eine hybride Methode entwickelt, die Messdaten mit physikbasierter Modellierung und maschinellem Lernen kombiniert.
Benutzereingabe
- Temperaturen, bei der die Last aufgebracht wird
- Größe der aufgebrachten Last
Werkzeugausgabe
- Graph der vorhergesagten Dehnung als Funktion der Zeit
- Graph des vorhergesagten Kriechen Moduls als Funktion der Zeit

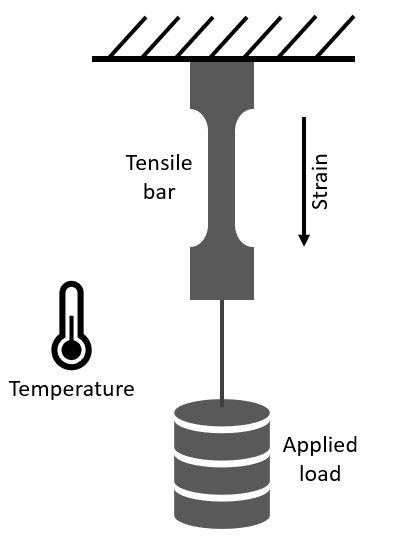

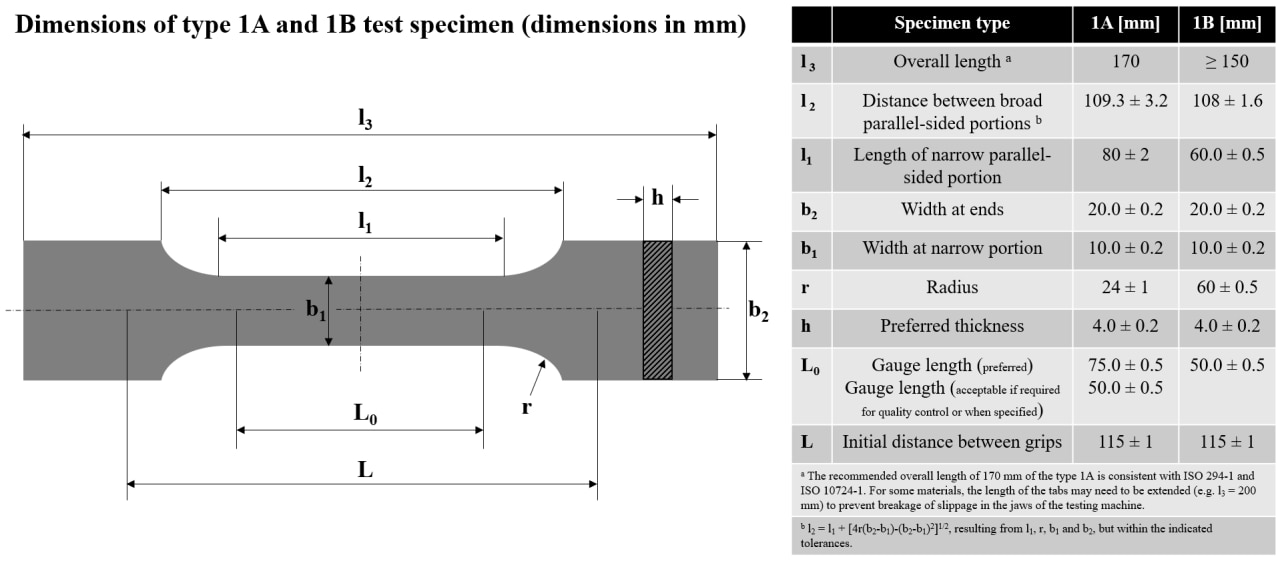

Kriechen Dehnung Prüfung wird durchgeführt, indem eine konstante Last auf einen spritzgegossenen Prüfkörper (IS0 527 1A Zugfestigkeit bar) ausgeübt und die resultierende Dehnung im Laufe der Zeit gemessen wird. Die Messungen werden nach der Norm ISO899-1 durchgeführt. Für viele Anwendungen wird die Dehnung des Kriechens über 1000 Stunden, bei verschiedenen Spannungen und bei verschiedenen Temperaturen gemessen.

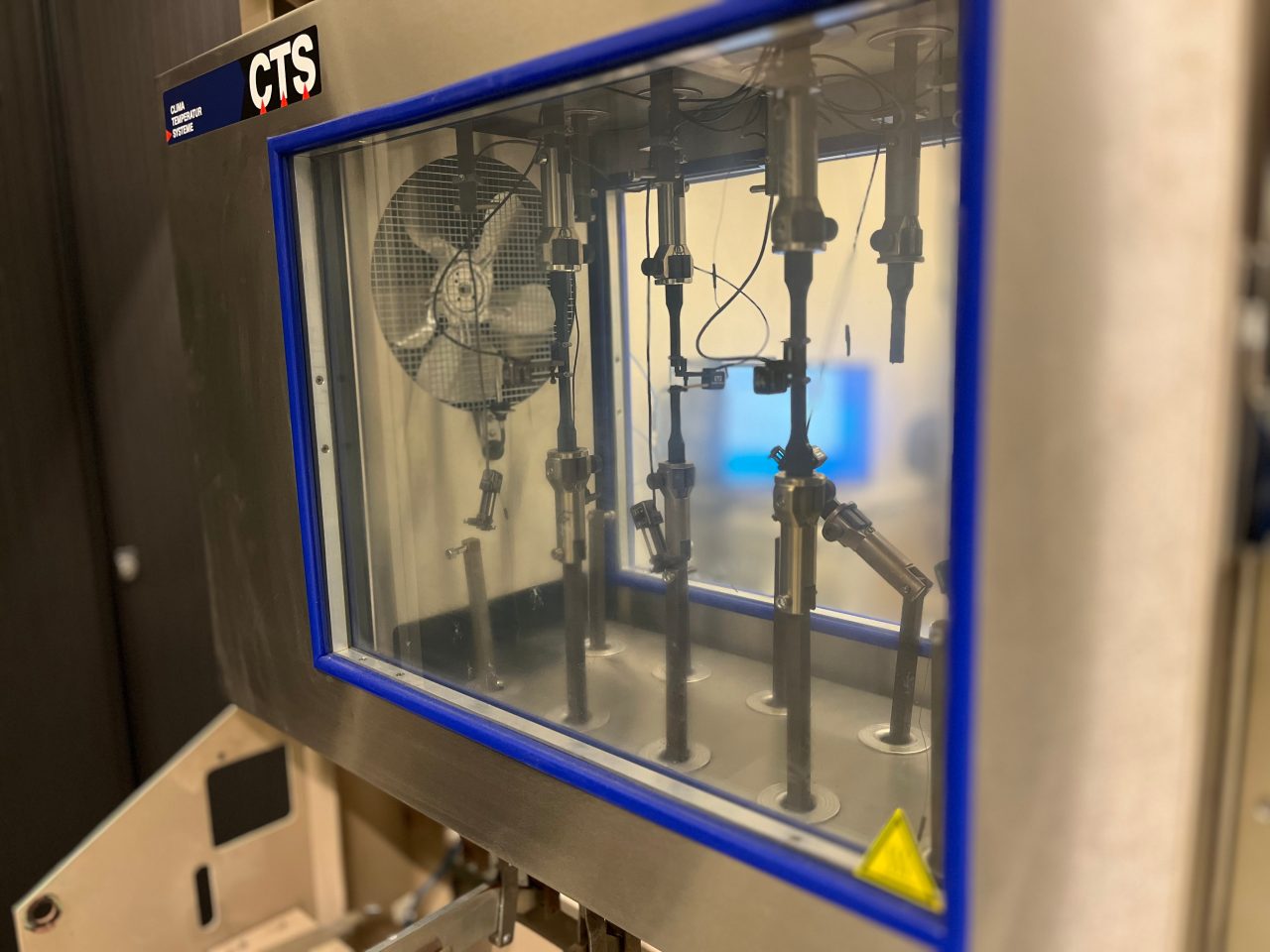

Das Bild rechts zeigt einen der Kriechen Laboraufbauten.
- Ergebnisse können in verschiedenen Formen dargestellt werden: Kriechen Dehnung über Zeit, Kriechen Modul über Zeit und isochrone Spannung-Dehnung-Kurven.
- Für Sorten, die Füllstoffe wie Glasfasern enthalten, ist bekannt, dass sich die Fasern bevorzugt entlang der Längsachse des Zugfestigkeit Stabes orientieren, was einen großen Einfluss auf die Steifigkeit und Festigkeit Werte der Spannung-Dehnung-Reaktion hat
- Die konditionierten Proben wurden gemäß der Norm ISO 1110 ("beschleunigte Konditionierung") unter N2-Atmosphäre konditioniert und anschließend vor dem Test bei 50 % relativer Luftfeuchtigkeit äquilibriert. Für die Proben, die bei 80% relativer Luftfeuchtigkeit konditioniert wurden, wird ein ähnlicher Ansatz angewendet.
In unserem Ansatz verwenden wir nichtlineare viskoelastische Modelle. Wir haben einen einzigartigen Rahmen geschaffen, in dem physikbasierte Modelle mit kurz- und einigen langfristigen Kriechen-Messungen, Spannung-Dehnung-Daten mit unterschiedlichen Dehnung Raten und mit maschinellem Lernen kombiniert werden, um die langfristige Kriechen Dehnung über eine Vielzahl von Spannung und Temperatur Ebenen vorherzusagen.
Genauigkeit
Die durchschnittliche Standardabweichung des Modells beträgt weniger als +/- 5 % für hohe Temperaturen, kann aber im niedrigen Temperaturbereich und bei hohen Glasfaserbelastungen weniger genau sein (+/- 10-20 %). Diese "technische Genauigkeit" wird in der Grafik für jede Linie durch einen semi-transparenten Konfidenzbereich angezeigt.
Bitte verwenden Sie das Hotjar-Feedback-Formular unten rechts auf der Seite des Kriech-Tools, um Ihre Kommentare, Fragen und Ihr Feedback einzureichen. Die häufigsten Fragen werden in diesem Abschnitt beantwortet.
Warum kann ich nicht alle Envalior Sorten auswählen ?
Wir sind dabei, dieses Tool auf weitere Sorten auszuweiten, aber das hängt von der Verfügbarkeit experimenteller Daten sowie von der Nachfrage nach dieser bestimmten Sorte ab. Teilen Sie uns mit, welche Sorten Sie suchen, indem Sie das Feedback-Formular unten rechts auf der Seite ausfüllen!
Warum darf ich die Daten nicht aus dem Graphen exportieren?
Jeder kann die Download-Funktion nutzen, sobald er eingeloggt ist. Einfach registrieren (kostenlos) und sofort mit dem Download beginnen.
